太阳能充电蓝牙音响灯，户外石头音响TWS对箱的电路板设计指南
简介：
本文以一款支持太阳能充电的蓝牙音响灯产品为例，介绍户外石头音响灯的电路板如何设计？
那么，闲话少说，直接开干！
主控：
CK6865L,蓝牙V5.4+EDR+BLE，是由深圳冠一音讯有限公司设计研发的芯片，是蓝牙芯片也是一颗MCU，本文介绍的户外TWS音响产品为何选用6865L，是因为该芯片足够集成化，除了蓝牙音响和TWS的基本功能之外，其集成了RGB灯/白光灯/暖光灯/红外遥控/幻彩2812灯的控制，高集成化的优势对于我们产品的设计研发，大大减少了开发的时间和成本。
以下是截自芯片官网的介绍：
“CK6865L是一款集蓝牙音乐和RGB照明灯控功能于一 体的蓝牙芯片。芯片支持红外遥控接收，支持AD按键，支 持U盘播放，支持蓝牙V5.1+EDR蓝牙音乐播放和免提通话， 同时支持串口与MCU通讯实现数据控制。”
硬件图纸这里就不介绍了，网络上关于该芯片的介绍文章也相当丰富，实在不行的话，上芯片官网下载一份也可以。

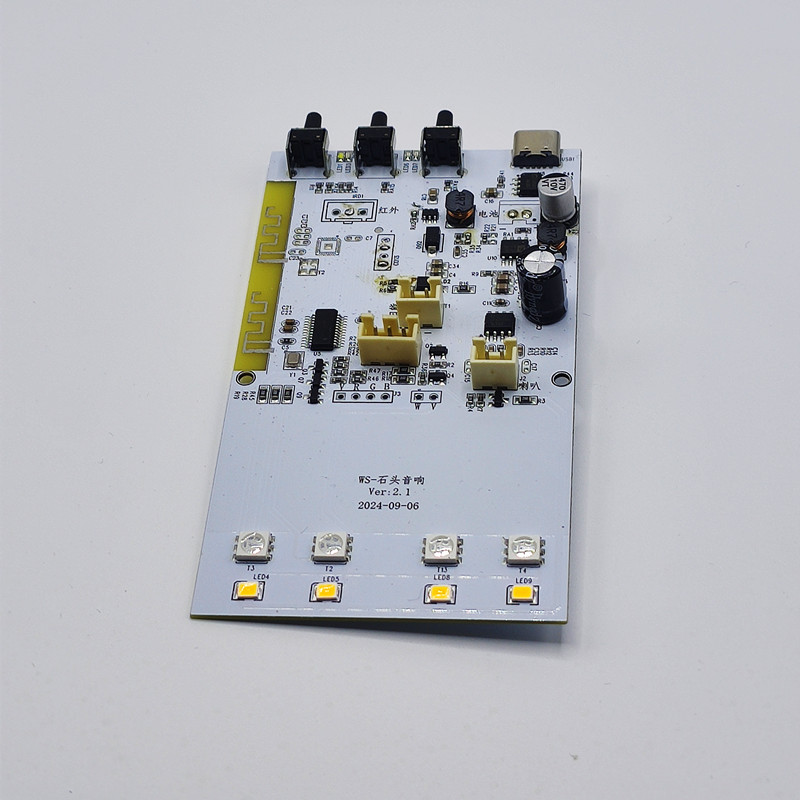

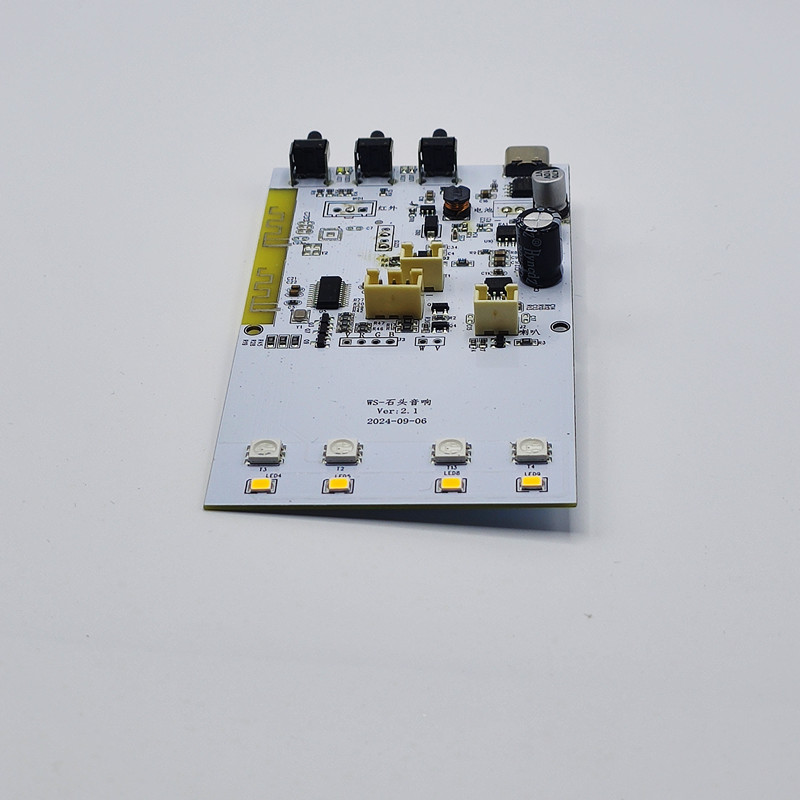

示例参考图案：
