Texas Instruments ISO1228DFBEVM评估模块 (EVM) 用于评估8通道隔离式数字输入接收器 (ISO 1228)，采用38引脚DFB SSOP封装。该评估模块具有额外占位面积，用户可以添加元件测试各种常见应用。Texas Instruments ISO1228DFBEVM具有多个测试点和跳线选项，支持采用最少外部元件来评估器件。

数据手册：*附件：Texas Instruments ISO1228DFBEVM评估模块 (EVM)数据手册.pdf

特性

• 八个可配置IEC 61131-2 Type 1、2或3隔离式数字输入
• VCC1逻辑电源电压范围：1.71V至5.5V
• AVCC现场电源电压范围：8V至36V
• 串行SPI和并行输出选项
• 可编程毛刺滤波器

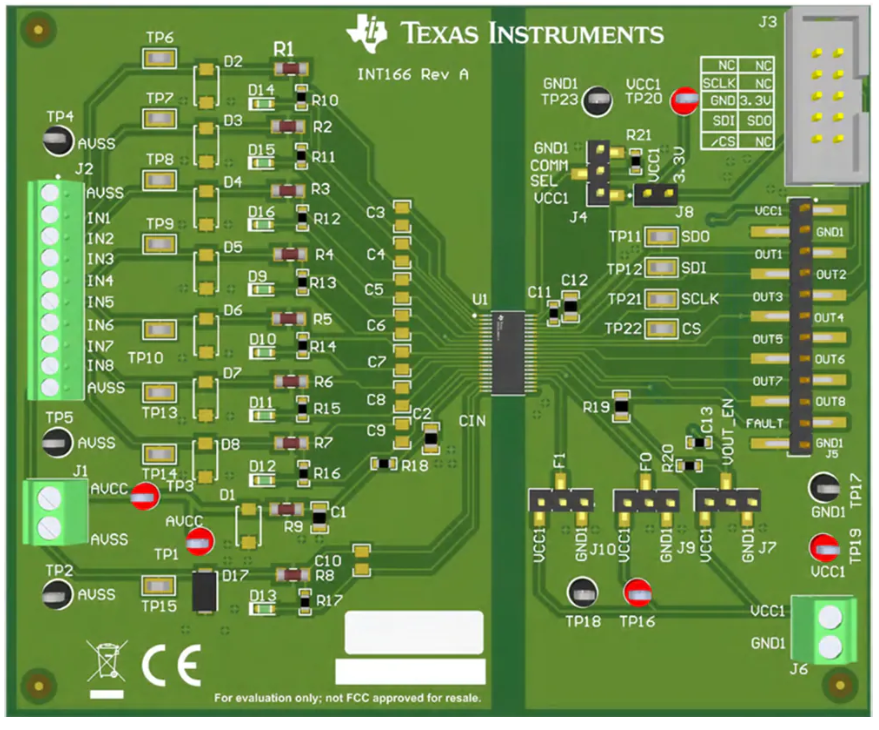

板布局

德州仪器ISO1228DFBEVM评估模块技术解析与应用指南

一、产品概述与核心特性

ISO1228DFBEVM是德州仪器(TI)推出的八通道隔离数字输入接收器评估模块，专为工业自动化应用设计。该模块基于ISO1228芯片构建，具有以下核心特性：

?1. 多通道隔离输入?

• 8通道独立隔离数字输入
• 支持IEC 61131-2 Type 1/2/3标准输入类型
• 输入电压范围：8V至36V

?2. 灵活配置选项?

• 可编程输入电流限制(RILIM电阻配置)
• 可调电压转换阈值(RTHR电阻选择)
• 多种输出接口模式(并行/串行SPI)

?3. 增强诊断功能?

• 现场侧LED状态指示
• 故障检测与报告功能
• 循环冗余校验(CRC)确保数据完整性

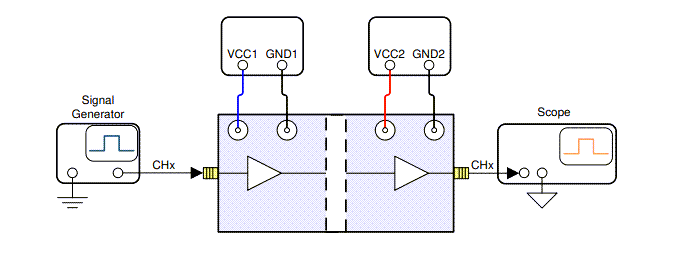

二、硬件设计要点

1. 关键外围元件选型

2. 工作模式配置

? 输出接口模式选择(J4跳线) ?

• 并行模式(默认)：COMM_SEL悬空或接地
• SPI串行模式：COMM_SEL接VCC1

? 数字滤波配置(J9/J10跳线) ?

• 1ms滤波(默认)：F0/F1均悬空
• 无滤波：F0/F1接地
• 100ms滤波：F0/F1接VCC1

? 输出使能控制(J7跳线) ?

• 输出使能(默认)：OUT_EN悬空或接VCC1
• 输出三态：OUT_EN接地

三、典型应用电路设计

1. 工业PLC输入模块方案

?电路配置?：

• 输入类型：IEC 61131-2 Type 3
• RILIM=1kΩ(IL=3.5mA)
• RTHR=910Ω(典型值)
• 滤波设置：10μs(F0接VCC1,F1接地)

?性能参数?：

• 输入响应时间：<15μs
• 隔离电压：2500Vrms
• 工作温度：-40℃至+105℃

2. 电机驱动数字输入接口

?特殊设计考虑?：

• 增加TVS二极管(D1-D8)抑制浪涌
• 配置C3-C10(1.2nF)输入滤波电容
• 使用3ms数字滤波抑制触点抖动

四、PCB布局指南

1. ?电源设计?：
   • AVCC与VCC1独立供电
   • 每个电源引脚配置：
     • 4.7μF+100nF去耦电容
     • 电源走线宽度≥0.3mm
2. ?隔离设计?：
   • 保持一次侧/二次侧间距≥8mm
   • 避免跨越隔离屏障的平行走线
3. ?热设计?：
   • 使用2oz铜厚PCB
   • 模块下方布置12个φ0.3mm散热过孔
   • 顶层铜箔面积≥15mm?
