Texas Instruments ISO6521REUEVM评估模块设计用于评估双通道ISO6521功能隔离器，采用8引脚DFN封装。ISO6521REUEVM采用额外占位面积，用户可灵活地添加元件以测试各种典型应用。

数据手册：*附件：Texas Instruments ISO6521REUEVM评估模块数据手册.pdf

TI ISO6521REUEVM评估模块具有多个测试点，可以使用最少的外部组件来评估器件。

特性

• VCC1和VCC2的电源电压范围分别为1.71V至1.89V和 2.25V至5.5 V
• 多个测试点和连接接头，可快速对设备进行评估
• 低电流消耗
• 电源引脚上的额外旁路电容器占位面积，可实现多种测试配置

基本EVM运行

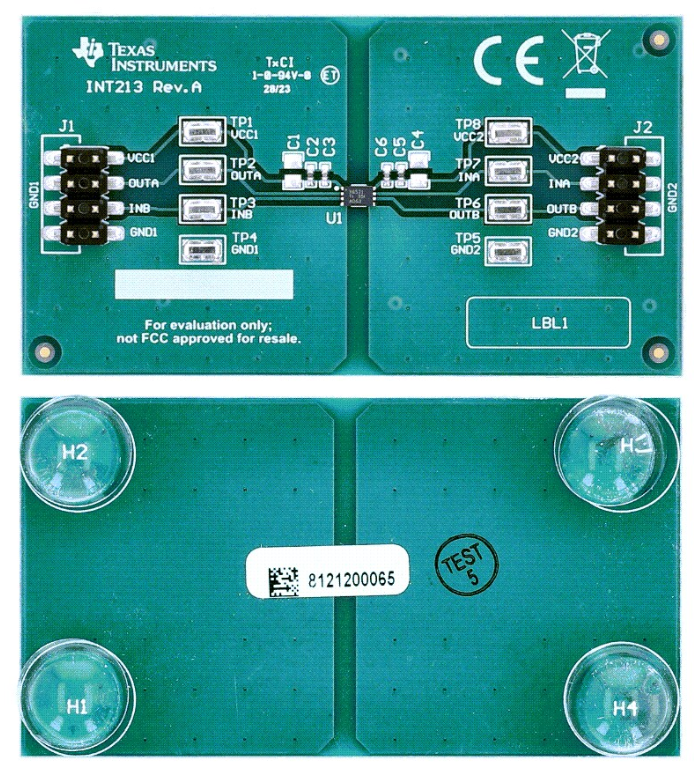

布局

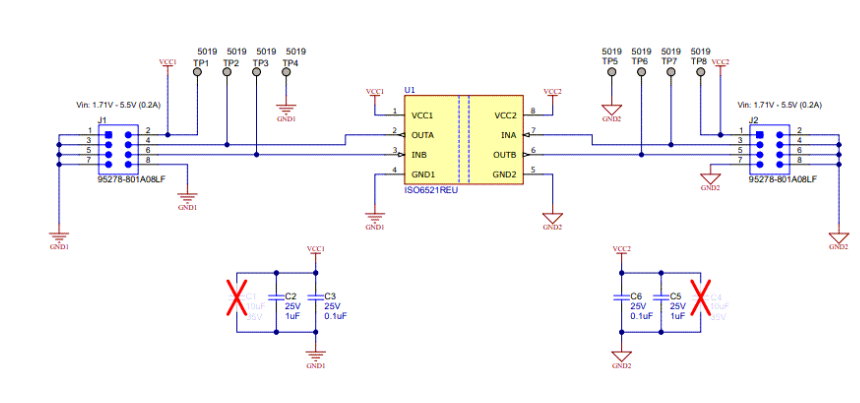

原理图

德州仪器ISO6521REUEVM评估模块技术解析与应用指南

一、产品概述

德州仪器(TI)的ISO6521REUEVM是一款用于评估ISO6521双通道功能隔离器的专业评估模块，采用8引脚DFN封装。该模块通过精心设计的测试点和连接选项，使工程师能够以最少的外部组件快速评估器件性能。模块特别设计了多种电源旁路电容焊盘，支持不同配置方案的评估验证。

二、核心特性与规格参数

2.1 关键特性

• ?宽电压支持?：1.71V至1.89V和2.25V至5.5V双电源电压范围
• ?低功耗设计?：优化电流消耗，适合节能应用
• ?灵活测试接口?：提供全方位测试点和连接引脚
• ?模块化设计?：支持电源旁路电容的多种配置方案

2.2 技术规格

• ?隔离通道?：双通道数字隔离
• ?信号类型?：支持CMOS/LVCMOS数字I/O信号
• ?工作温度?：-40°C至+125°C(符合工业级标准)
• ?电磁特性?：高抗扰度与低辐射设计

三、典型应用场景

3.1 工业自动化

• PLC数字I/O隔离
• 电机驱动控制信号隔离
• 工业传感器接口

3.2 通信设备

• RS-485/RS-422接口隔离
• 数字交叉点开关
• 网络设备信号隔离

3.3 医疗电子

• 病人监护设备
• 医疗成像系统
• 便携式医疗设备

四、评估系统搭建指南

4.1 基础配置要求

• ?电源供应?：两路独立DC电源(推荐参数匹配)
• ?测试设备?：
  • 信号发生器(用于输入信号)
  • 示波器(监测输入输出波形)
• ?连接电缆?：需注意弯曲半径限制(>25.4mm)

4.2 操作步骤

1. 连接VCC1/GND1和VCC2/GND2电源
2. 信号发生器接入输入通道(INx)
3. 示波器连接输出通道(OUTx)
4. 上电后监测典型波形(如图2-4所示)

4.3 安全注意事项

• 禁止用于隔离电压测试
• 所有输入/输出电压必须保持在推荐范围内
• 操作时需采取ESD防护措施
• 确保工作环境通风良好
