LM431系列 2%、1% 或 0.5% 精度，可调精密齐纳分流调节器技术手册

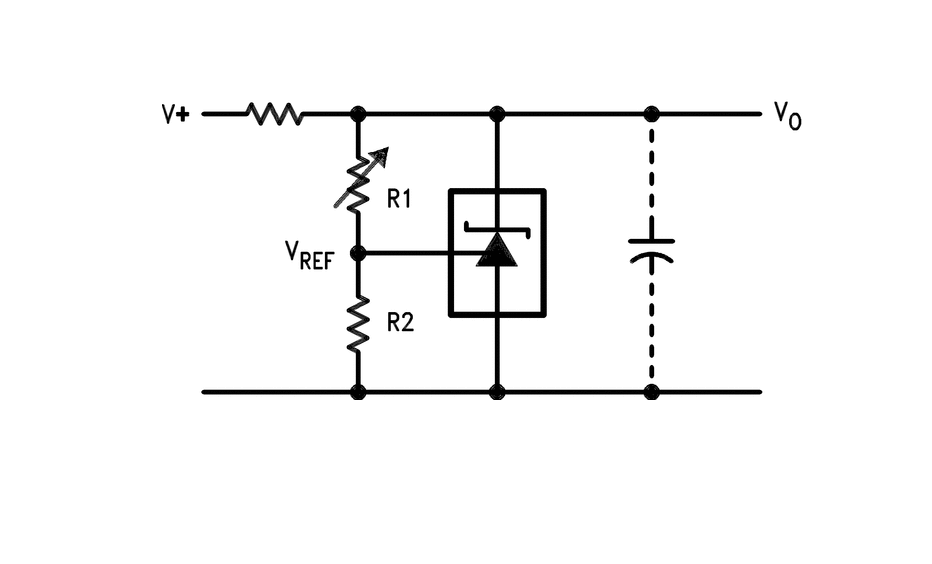

LM431 是一款 3 端子可调分流稳压器，具有确保温度稳定性 在整个工作温度范围内。输出电压可以设置为任何更高的水平 比 2.5 V （V 裁判 ）高达36 V，只需选择两个外部电阻即可 充当分压网络。由于急剧的转开特性，该设备是一个 许多齐纳二极管应用的绝佳替代品。
*附件：lm431.pdf

LM431 采用节省空间的 SOIC-8、SOT-23 和 TO-92 封装。

特性

• 平均温度系数 50 ppm/°C
• 温度补偿可在整个温度范围内运行
• 可编程输出电压
• 快速开启响应
• 低输出噪声
• 低动态输出阻抗
• 采用节省空间的SOIC-8、SOT-23
  和TO-92封装

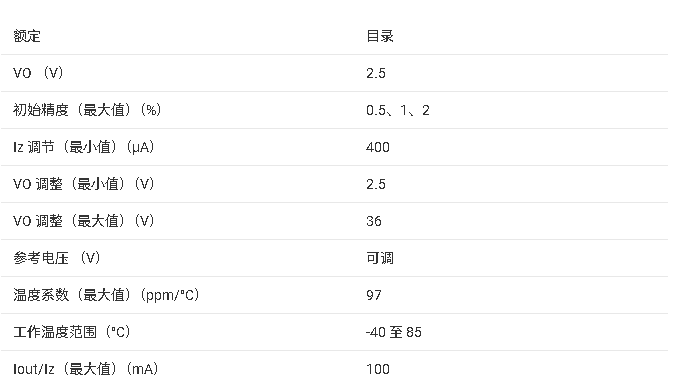

  参数

  方框图

?1. 产品概述?
LM431是一款3端可调精密并联稳压器，具有全温度范围内的稳定性保障。通过外接电阻分压网络，输出电压可设置为2.5V（VREF）至36V之间的任意值。其快速导通特性使其成为齐纳二极管应用的理想替代品，提供低动态输出阻抗和低噪声性能。

?2. 关键特性?

• ?精度调节?：温度系数低至50 ppm/°C，全温度范围补偿
• ?封装选项?：SOIC-8、SOT-23和TO-92三种小型封装
• ?电气参数?：
  • 工作电流范围：1 mA至100 mA
  • 参考电压（VREF）：2.5 V（典型值）
  • 动态阻抗：0.5 Ω（典型值）

?3. 应用场景?

• 可调线性/开关电源
• 电压监控与保护电路
• 精密参考源、电流源/吸收电路
• 齐纳二极管替代方案

?4. 核心功能描述?

• ?稳压原理?：通过分流电流至地实现电压调节，仅需外接电阻设置输入电流。
• ?模式选择?：
  • ?闭环模式?（常用）：通过电阻分压反馈调节输出电压。
  • ?开环模式?：作为比较器使用，由外部电压驱动反馈节点。

?5. 设计要点?

• ?电阻选择?：外接电阻需确保最小工作电流≥1 mA，最大电流≤100 mA。
• ?输出公式?：输出电压 VO=VREF×(1+R1/R2)VO ? =VREF?×(1+R1/R2)。
• ?布局建议?：输入旁路电容（推荐0.1 ?F）靠近阴极，反馈电阻尽量贴近器件。

?6. 典型电路示例?

• ?并联稳压器?（图12）：基础应用电路，需计算限流电阻 RSRS ? 。
• ?扩展应用?：包括系列稳压器（图17）、电压监控（图22）、延时定时器（图23）等。

?7. 封装与订购信息?
提供工业级（-40°C至85°C）和商用级（0°C至70°C）型号，支持卷带、管装等包装形式，具体型号如LM431ACMX（SOIC-8）、LM431ACZ（TO-92）等。

?8. 文档支持?
包含完整电气特性表、热性能参数（如TO-92封装热阻162.4°C/W）、稳定性边界条件测试方法及机械尺寸图。
