?LM185-2.5QML 数据手册摘要

LM185-2.5 是微功率 2 端子带隙稳压二极管。它们的工作电流范围为 20 μA 至 20 mA，具有极低的动态阻抗和良好的温度稳定性。片上微调用于提供严格的电压容差。由于 LM185-2.5 带隙基准电压源仅使用晶体管和电阻器，因此噪声低且长期稳定性良好。

LM185-2.5 的精心设计使该器件对容性负载具有极强的耐受性，使其易于在任何参考应用中使用。宽动态工作范围使其可用于各种电源，并具有出色的调节能力。
*附件：lm185-2.5qml.pdf

LM185-2.5 的功耗极低，可用于微功率电路。该基准电压源可用于制造电池寿命接近保质期的便携式仪表、稳压器或通用模拟电路。此外，宽工作电流使其能够用更严格的公差部件替换旧基准电压源。

特性

• 工作电流为 20 μA 至 20 mA
• 0.6Ω 动态阻抗（A 级）
• 低温系数
• 低电压基准电压源—2.5V

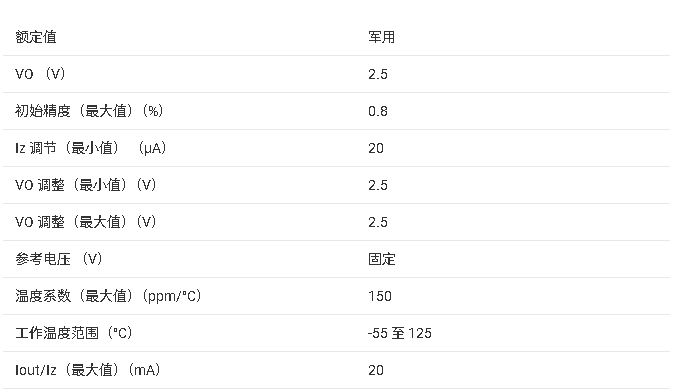

参数

方框图

?1. 产品概述?
LM185-2.5QML 是一款微功耗两端带隙电压基准二极管，由德州仪器（TI）设计，具有以下核心特性：

• ?工作电流范围?：20 μA 至 20 mA
• ?动态阻抗?：0.6 Ω（A级）
• ?低温漂系数?
• ?基准电压?：2.5V
• ?低噪声与长期稳定性?：基于晶体管和电阻设计

?2. 关键特性?

• ?宽动态范围?：适应不同电源条件，提供优异稳压性能。
• ?容性负载耐受性?：设计优化，适用于多种基准应用场景。
• ?微功耗?：延长电池供电设备（如便携式仪表）的使用寿命。

?3. 电气参数?

• ? 反向击穿电压（VRef） ?：
  • 20 μA 时：2.462V（最小值）至 2.538V（最大值）
  • 20 mA 时：2.425V（最小值）至 2.575V（最大值）
• ? 温度系数（TC） ?：≤50 ppm/°C（LM185BY-2.5型号）

?4. 封装与型号?

• ?封装类型?：
  • TO-CAN（NDU，2引脚）
  • CFP（NAC，10引脚）
• ?军用/航天级型号?：符合QML标准（如LM185-2.5QML-SP）。

?5. 典型应用电路?

• ?微功耗基准源?：如9V电池供电的2.5V参考电路（静态电流40 μA）。
• ?温度测量?：0°C–100°C 或 0°F–50°F 的模拟温度计设计。
• ?电流源?：1 μA 至 1 mA 精密电流源。

?6. 绝对最大额定值?

• ?工作温度?：-55°C 至 +125°C
• ?ESD保护?：需短路引脚或使用导电泡沫存储，防止静电损伤。

?7. 修订历史?

• 初始版本发布于2005年11月，最新修订于2013年3月，优化数据表格式并整合型号信息。

?8. 文档说明?

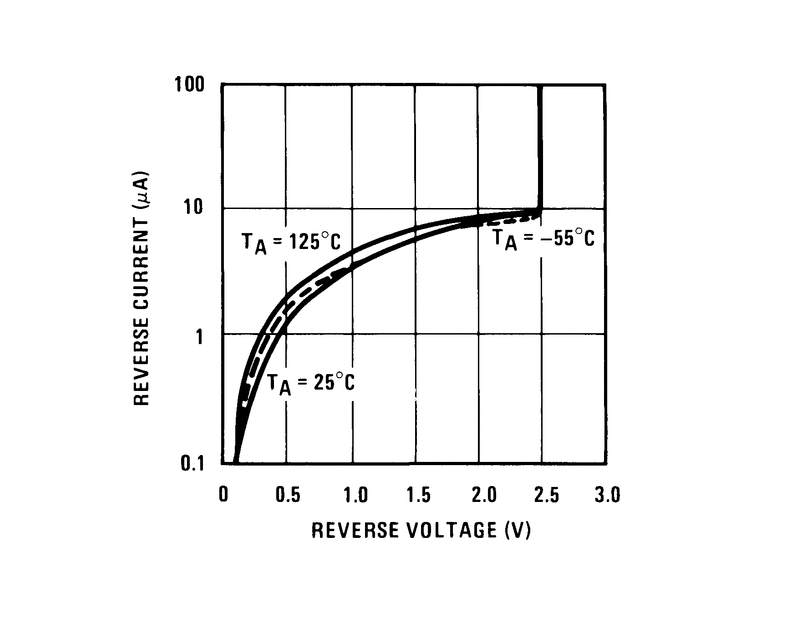

• 包含详细性能曲线（如动态阻抗、噪声电压）、校准步骤及封装尺寸图（如TO-CAN和CFP的机械图纸）。

该文档为工程师提供全面的设计参考，涵盖参数、应用示例及可靠性测试数据。
