LT1009 2.5V 集成基准电路技术手册

LT1009基准电路是一款精密微调的2.5 V分流稳压器，具有以下特点 低动态阻抗和宽工作电流范围。LP封装的最大初始容差为±5 mV，D和PW封装的最大初始容差为±10 mV。基准电压源容差是通过片上微调实现的，从而最大限度地减少了初始 电压容差和温度系数

尽管 LT1009 无需调整，但第三个端子 （ADJ） 允许将基准电压调整 ±5%，以消除系统错误。在许多应用中，LT1009 可用作 LM136-2.5 的端子对端子替代品，从而消除了外部微调网络。
*附件：lt1009.pdf

LT1009 使用包括 5V 系统基准电压源、8 位模数转换器 （ADC） 和数模转换器 （DAC） 基准电压源以及电源监控器。该器件还可用于数字电压表和电流环路测量和控制系统等应用。

该LT1009C的特点是在 0°C 至 70°C 范围内工作。 该LT1009I的工作温度范围为 –40°C 至 85°C。

特性

• 优异的温度稳定性
• 初始公差：最大 0.2%
• 动态阻抗：最大 0.6
• 宽工作电流范围
• 可直接与 LM136 互换
• 无需调整最低温度系数

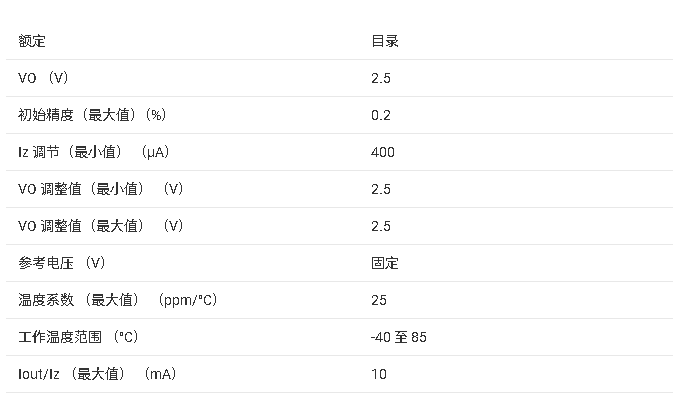

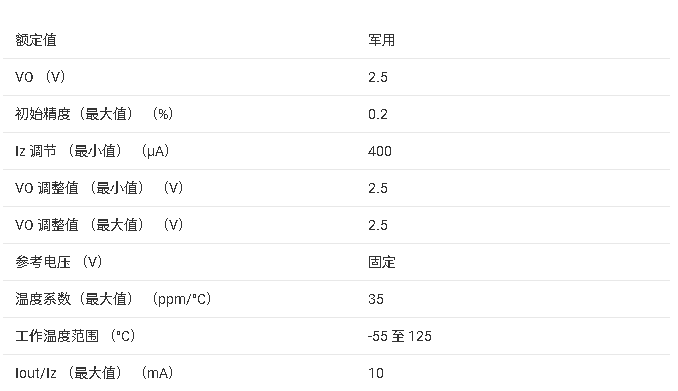

参数

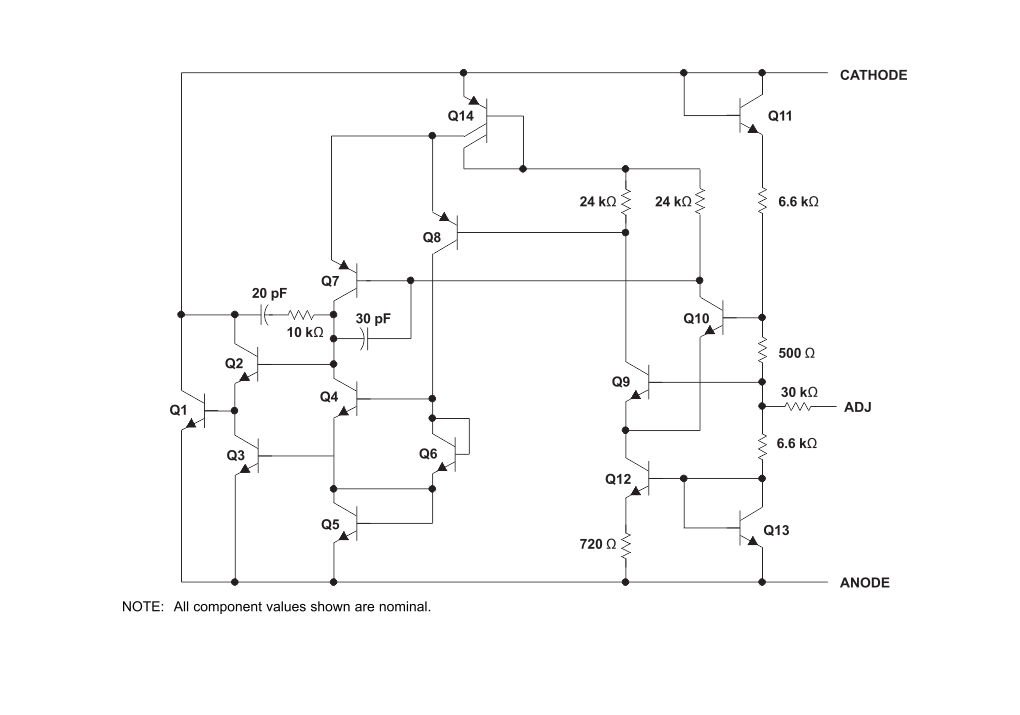

方框图

?1. 产品概述?
LT1009是德州仪器（TI）设计的一款2.5V精密分流稳压基准源，具有以下核心特性：

• ?高精度?：初始容差±0.2%（LP封装）或±0.4%（D/PW封装），温度稳定性优异。
• ?动态阻抗?：典型值0.6Ω，支持宽工作电流范围（400μA至10mA）。
• ?无需调整?：通过芯片内部修整实现最小温度系数，但提供ADJ引脚允许±5%电压微调。
• ?兼容性?：可直接替换LM136-2.5，适用于5V系统、ADC/DAC参考等场景。

?2. 关键参数?

• ?电气特性?：
  • 参考电压（VZ）：2.5V±10mV（25°C）。
  • 温度系数（αVZ）：≤25ppm/°C（LT1009C）。
  • 长期稳定性：≤20ppm/√khr。
• ?封装选项?：
  • ? SOIC (D) ?、? TSSOP (PW) ?、? TO-92 (LP) ?，支持工业级（-40°C至85°C）和商用级（0°C至70°C）温度范围。

?3. 典型应用电路?

• ?2.5V基准输出?：通过3.6kΩ限流电阻实现（图8）。
• ?宽电源范围可调基准?：搭配LM334扩展输入电压至40V（图9）。
• ?低噪声缓冲参考?：集成LT1001运放降低输出噪声（图12）。

?4. 绝对最大额定值?

• 反向电流（IR）：20mA（D/PW封装）。
• 结温（TJ）：150°C，需注意热阻（D封装θJA=97°C/W）。

?5. 订购信息?
提供卷带、管装等多种包装形式，例如：

• ?LT1009CDR?：SOIC-8封装，2500片卷带。
• ?LT1009ILP?：TO-92封装，工业级温度范围。
