Texas Instruments AFEx39xx/AFEx39xx-Q1智能模拟前端 (AFE) 设计用于使用电压或PWM输出进行热电冷却 (TEC) 控制。AFE639D2支持I^2^C控制器与外部数字温度传感器连接。AFE639D2和AFE539A4支持电压输出，AFE439A2支持PWM输出。AFEx39xx/AFEx39xx-Q1支持比较器通道，用于故障管理。这些器件在断电期间还支持DAC通道上的Hi-Z关断模式和Hi-Z输出。这些器件具有集成状态机，预编程为比例积分 (PI) 控制器。AFEx39xx/AFEx39xx-Q1非常适合用于TEC控制、温度控制和动态余量控制应用。Texas Instruments AFEx39xx/AFEx39xx-Q1集成了高级特性、内部基准和NVM，支持该智能AFE用于无处理器应用和设计重用。

数据手册；

特性

集成比例积分 (PI) 控制
- 由非易失性存储器 (NVM) 独立运行
- 可编程比例和积分增益
- 用于输出钳位的比较器输入
- 针对输出的可编程最小值、最大值和共模值
- 可编程环路相位反转
AFE639D2
- I^2^C控制器，用于外部数字温度传感器接口
- 12位DAC输出：4LSB DNL、1LSB DNL
AFE539A4
- 10位ADC输入：2LSB INL、1LSB DNL
- 10位DAC输出：1LSB INL和DNL
AFE439A2
- 8位ADC输入：1LSB INL和DNL
- 7位占空比PWM输出
用于故障管理的可编程比较器
当VDD 关闭时，DAC通道上具有高阻抗输出
自动检测I^2^C或SPI
- VDD = 5.5V时，VIH 为1.62V
VREF/MODE引脚在编程模式和独立模式之间选择
用户可编程NVM
内部、外部或电源作为基准
宽工作范围
- 电源电压范围：1.8V至5.5V
- 温度范围：–40?C至+125?C
微型封装：16引脚WQFN (3mm × 3mm）

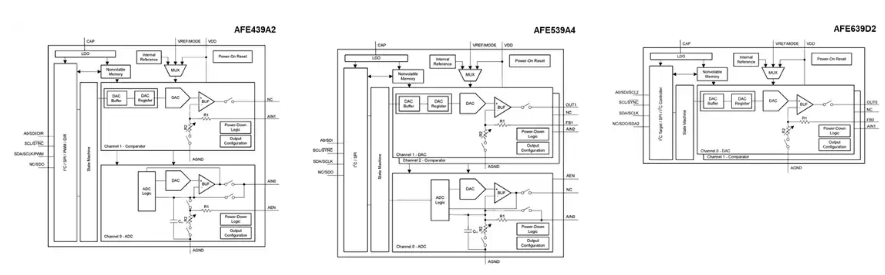

功能框图

德州仪器AFEx39xx系列智能模拟前端芯片技术解析

一、产品概述

德州仪器(TI)的AFEx39xx系列（包括AFE439A2、AFE539A4和AFE639D2）是专为热电冷却器(TEC)控制设计的智能模拟前端(AFE)芯片，提供电压和PWM输出功能。该系列采用16引脚WQFN封装(3mm×3mm)，工作温度范围覆盖-40°C至+125°C，电源电压范围1.8V至5.5V。

二、关键特性与技术亮点

1. 多分辨率架构

?AFE639D2?：集成12位DAC输出（DNL 4LSB，INL 1LSB）
?AFE539A4?：10位ADC输入（INL 2LSB）和10位DAC输出（INL/DNL 1LSB）
?AFE439A2?：8位ADC输入（INL/DNL 1LSB）和7位占空比PWM输出

2. 集成PI控制器

支持独立运行（通过非易失性存储器NVM）
可编程比例和积分增益
输出钳位比较器输入
可编程最小/最大/共模输出值
环路相位反转功能

3. 先进接口功能

自动检测I2C或SPI接口
AFE639D2支持外部数字温度传感器的I2C控制器接口
VREF/MODE引脚选择编程模式和独立模式

4. 故障管理

可编程比较器用于故障检测
DAC通道在VDD关闭时高阻抗输出
完备的诊断监控（电源/时钟/数字监控）

三、典型应用场景

?激光控制系统?：精确温度稳定
?化学与气体分析仪?：高精度信号调理
?机械扫描LiDAR?：快速响应控制
?机器人传感模块?：多通道数据采集
?移动机器人传感?：低功耗运行
?导引头前端?：高可靠性设计

四、核心功能架构

1. 信号链设计

?电压输出模式?：通过OUTx和FBx引脚形成闭环放大器
?PWM输出?（AFE439A2）：7位分辨率，频率可调(0.218kHz-48.828kHz)
?比较器模式?：可配置为推挽或开漏输出，支持输出反转

2. 参考电压选项

?内部参考?：1.21V典型值，温度系数50ppm/°C
?外部参考?：1.7V至VDD范围
?电源参考?：直接使用VDD作为参考

3. PI控制实现

?误差处理?：(设定值 - 反馈值)×KP + Σ(误差)/KI
?安全机制?：比较器触发时输出预定义固定值
?参数配置?：
- KP：比例增益(16位)
- KI：积分增益倒数(16位)
- 输出限幅(MIN/MAX-OUTPUT)
- 共模偏移(COMMON-MODE)

五、设计要点

1. 布局建议

模拟/数字地分离，单点连接
关键信号路径对称布线
电源去耦(1μF+100nF组合)
热焊盘必须接地

2. 寄存器配置流程

停止状态机(STATE-MACHINE-CONFIG0)
设置DAC工作模式(DAC-x-VOUT-CMP-CONFIG)
配置PI参数(SRAM映射寄存器)
启用内部参考(COMMON-CONFIG)
启动状态机

3. 保护功能

输入过压/欠压保护(ACOV/ACUV)
电池过压保护(BAT_OVP)
热关断保护(TSHUT)
ESD保护(±2000V HBM)

六、选型指南

型号	分辨率	特色功能	适用场景
AFE439A2	8位ADC	7位PWM输出	基础温度控制
AFE539A4	10位ADC	双通道电压输出	精密温控系统
AFE639D2	12位DAC	I2C控制器接口	高精度数字传感器接口
