?LM285-2.5/LM385-2.5/LM385B-2.5 电压参考器件技术文档总结

LMx85-2.5 和 LM385B 是微功率、双端、带隙基准电压源，工作电流范围为 20 μA 至 20 mA，具有极低的动态阻抗和良好的温度稳定性。片上微调提供严格的电压容差。这些器件的带隙基准电压源具有低噪声和长期稳定性。

该设计使这些器件对容性负载具有特殊的耐受性，因此更易于在大多数参考应用中使用。宽动态工作温度范围可适应不同的电流供应，并具有出色的调节功能。
*附件：lm285-2.5.pdf

该系列极低的功耗使这些器件可用于微功率电路。这些基准电压源可用于制造便携式仪表、稳压器或通用模拟电路，电池寿命接近保质期。这些基准电压源的工作电流范围很宽，因此可以用更严格的公差部件替换旧的基准电压源。

特性

• 工作电流范围 20 μA 至 20 mA
• 1.5% 和 3% 初始电压容差
• 参考阻抗
  • LM385 1 Ω 25°C 时最高
  • 所有器件在整个温度范围内最大 1.5 Ω
• 极低的功耗

参数

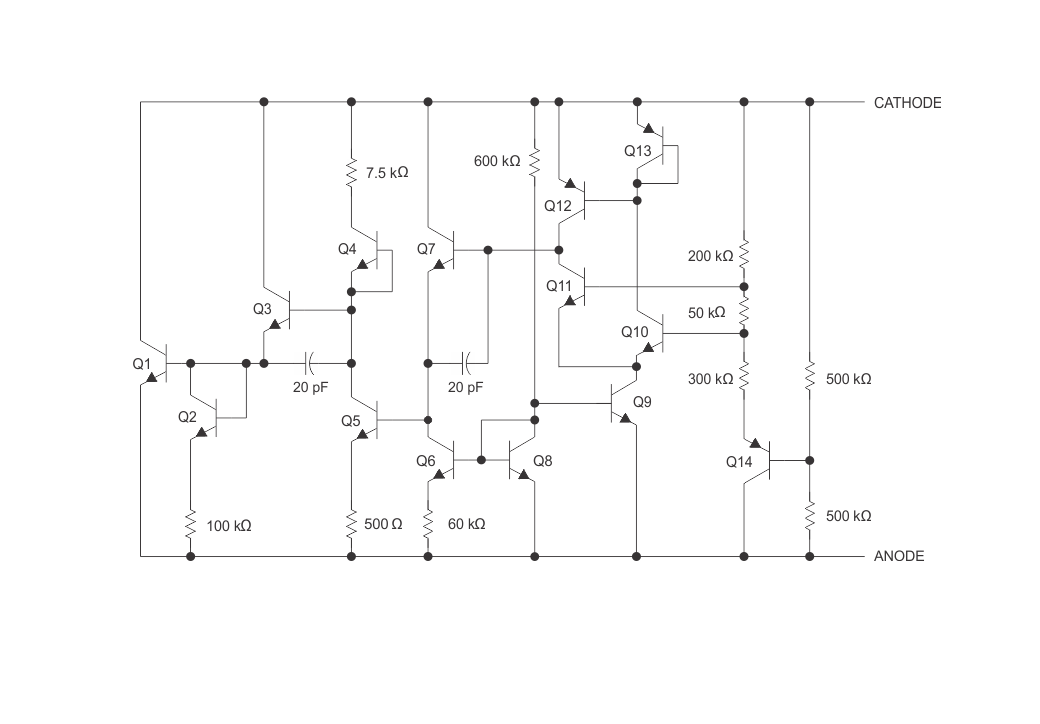

方框图

?1. 核心特性?

• ?工作电流范围?：20 μA 至 20 mA，支持超低功耗应用。
• ?电压精度?：初始容差为1.5%（LM285-2.5）或3%（LM385-2.5/B-2.5）。
• ?动态阻抗?：低至1 Ω（25°C），全温度范围内最大1.5 Ω。
• ?温度稳定性?：平均温度系数±20 ppm/°C，适用于宽温环境（-40°C至85°C）。

?2. 应用场景?

• 便携式仪表、电池供电系统、电流环仪器及面板仪表。

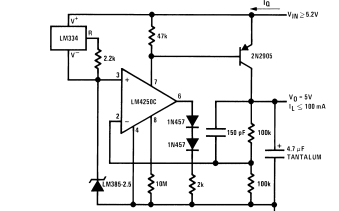

• 典型电路示例：
  • 9V电池生成2.5V参考电压（通过221 kΩ电阻限流）。
  • 热电偶冷端补偿电路（搭配LM334恒流源）。

?3. 关键参数?

• ?参考电压?：标称2.5V，实际范围2.462V–2.575V（依型号不同）。
• ?长期稳定性?：±20 ppm/khr（千小时）。
• ?噪声性能?：10 Hz–10 kHz带宽下典型噪声120 ?V。

?4. 封装与引脚?

• ?封装选项?：
  • SOIC-8（4.9×3.9 mm）、TO-92-3（4.3×4.3 mm）、TSSOP-8（3.0×4.4 mm）。
• ?引脚功能?：
  • ? 阳极（ANODE） ?：通常接地。
  • ? 阴极（CATHODE） ?：电流/电压输入，需外部限流（如电阻或恒流源）。

?5. 设计注意事项?

• ?最小工作电流?：需保证≥20 ?A（IZ(MIN)）以维持稳压。
• ?布局建议?：
  • 缩短阴极/阳极走线，优化电流承载能力。
  • 敏感模拟信号远离数字线路，避免交叉干扰。

?6. 修订与认证?

• 最新修订（Rev L, 2018年）调整了引脚描述，明确阳极/阴极功能定义。
• 符合JEDEC TO-226（TO-92）和MO-153（TSSOP）封装标准。

?7. 文档支持?

• 提供完整规格书、典型应用电路及热性能数据（如结到环境热阻112°C/W for SOIC）。

该系列器件以低功耗、高稳定性为核心优势，适用于需精密电压基准的便携式或高可靠性电子系统。
