SDIO SD卡电路设计速成攻略：核心步骤+调试技巧 ！

针对时间紧迫的开发者，本攻略直击SDIO外接SD卡电路设计的核心步骤，并补充实用调试技巧，帮助你在最短时间完成从理论到可用的电路实现。

今天一起来聊聊SDIO外接SD卡：

SDIO（Secure Digital Input Output）是一种基于SD卡标准扩展的通用接口，不仅可以应用于存储卡（如TF/SD卡），也可以连接其他外部设备（如Wi-Fi模块、蓝牙模块、摄像头等）。

Air8101上的SDIO，主要用于外接存储设备，例如SD卡或者TF卡，可以扩存Air8101的存储空间。

本文主要从硬件设计的角度，着重讲解SD卡设计中的一些关键注意点，软件开发方面不做深入探讨。

注意：SD卡和TF卡主要区别是尺寸上有差异，大家可以根据自己的项目需求自由选择。

SD卡?：标准尺寸为24×32×2.1mm?（接近邮票大小）；

TF卡?：现标准化为MicroSD卡，尺寸仅11×15×1mm?（约指甲盖大小），通过?卡套适配器?可转换为标准SD卡使用，兼容SD设备。

若无特别说明，下文中出现的SD卡和TF卡，可以当成同一个概念来理解。

一、和SD卡有关的SDIO管脚

Air8101工业引擎有两组管脚可以作为SDIO外接SD卡使用——须注意，这两组管脚同时只能最多配置一组使用，不能两组同时配置使用。

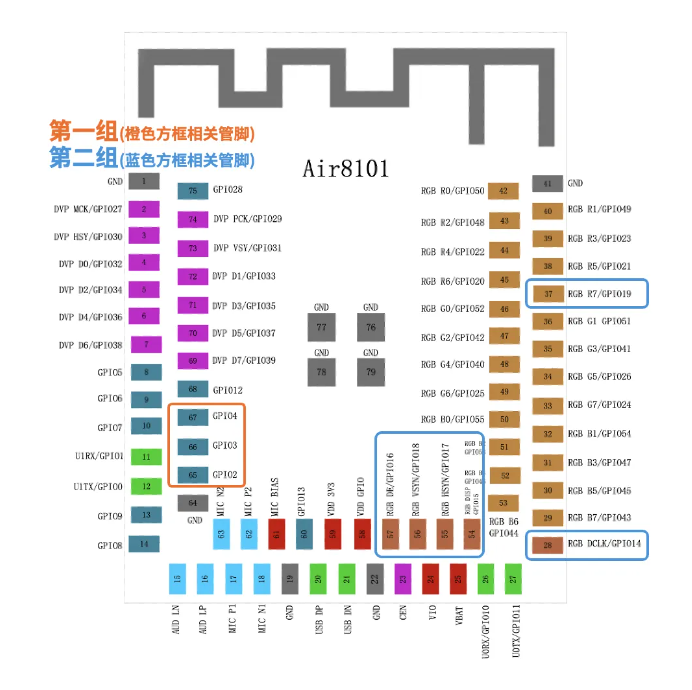

和SD卡有关的SDIO管脚，参考下图橙色及蓝色方框标注：

二、硬件设计指导

提供完整的Air8101硬件开发参考设计以及电源设计总体说明，可参考下方链接详细说明。

Air8101硬件参考设计：

https://docs.openluat.com/air8101/luatos/hardware/design/reference/

SD卡相关参考设计及注意事项如下：
