1和2轴低场强高精度线性模拟磁敏传感器@HONEYWELL

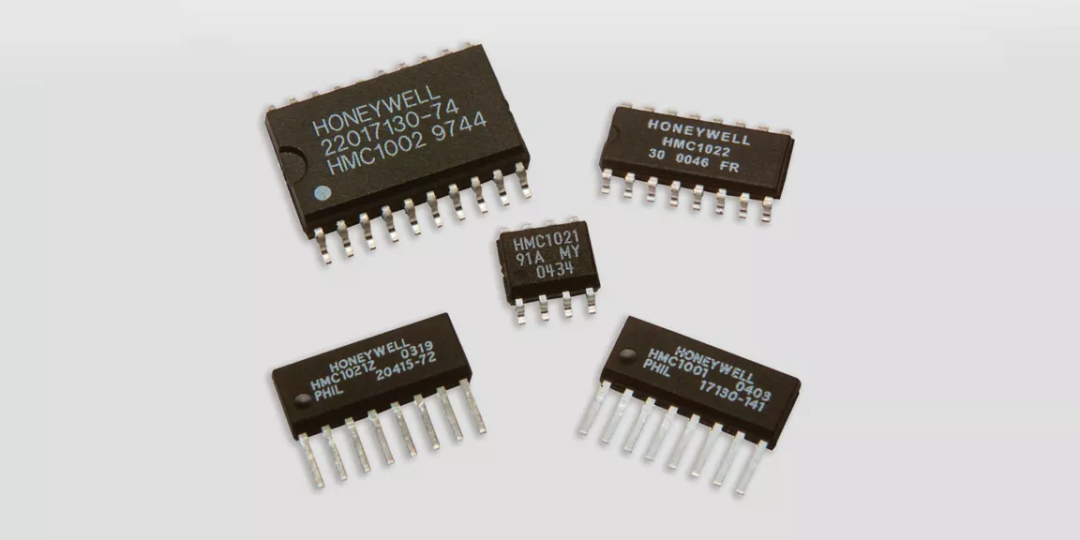

霍尼韦尔HMC1001/1002和HMC1021/1022磁传感器是专为低场强磁感应设计的一轴和双轴表面贴装传感器。通过增加配套信号处理功能，可实现经济高效的磁力计或罗盘解决方案。这些小巧且低成本的解决方案便于组装，适用于大批量OEM设计。

HMC1001/1002和HMC1021/1022传感器的应用场景包括罗盘系统、导航系统、磁力测量及电流检测。

HMC1001/1002和HMC1021/1022传感器采用霍尼韦尔各向异性磁阻（AMR）技术，具有以下优势过线圈式磁传感器。它们是极其灵敏、低场强、固态磁传感器，设计用于测量地球磁场的方向和大小，从几十微高斯到6高斯。霍尼韦尔磁传感器是行业中灵敏度和可靠性最高的低场传感器之一。霍尼韦尔通过推出创新的固态磁传感器解决方案，持续保持卓越的产品性能。

霍尼韦尔HMC1001/1002和HMC1021/1022各向异性磁阻（AMR）传感器采用简易的惠斯通电桥结构，仅需供电即可测量磁场。当电源接入电桥时，传感器会将敏感轴方向上的入射磁场转换为差分电压输出。除电桥电路外，每个传感器还配备两个片上磁耦合带：偏移带和设置/重置带。这些带是霍尼韦尔的专利功能，用于现场调整和磁畴对齐；并且不需要在传感器周围放置外部线圈。

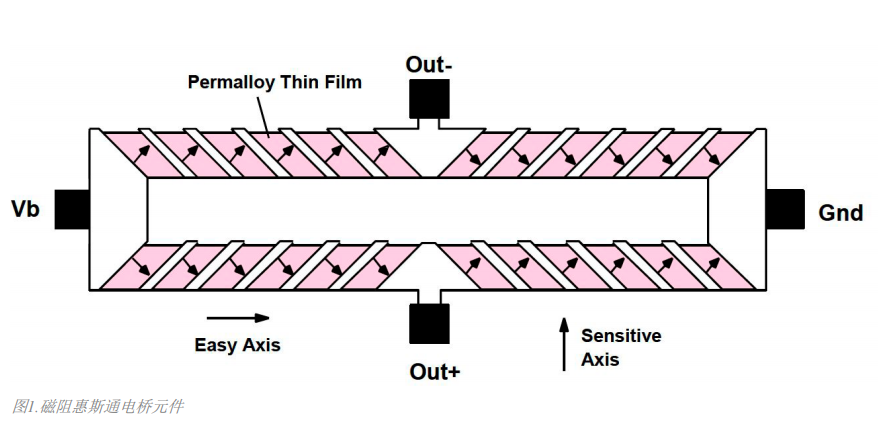

这些电阻元件通过共轴排列形成统一的敏感轴（引脚上的箭头指示），当磁场沿敏感方向增强时，可产生正向电压变化。由于输出信号仅与单轴方向（各向异性原理）及其强度成正比，通过在正交方向增设传感器桥架，即可实现对任意磁场方向的精准测量。将两组或三组正交传感器桥架组合使用，可满足罗盘定位和磁强测量等应用场景。图1展示了磁阻元件的结构示意图。

霍尼韦尔采用各向异性磁阻（AMR）技术设计的磁传感器，相比传统传感器具有显著优势。这些传感器极其灵敏，采用低场强固态设计，能够测量地球磁场的方向和强度，覆盖范围从27微高斯到8高斯(0.8毫特斯拉）。我们的磁阻传感器灵敏度足以检测附近铁磁物体引起的磁场变化。带宽高达5MHz，我们的传感器可以检测车辆和其他铁磁物体，即使在高速行驶时也是如此。霍尼韦尔基于磁传感器的产品是许多应用的优秀解决方案，而不仅仅是简单的磁场罗盘，例如平台水平或接近度检测。

磁阻传感器具有以下功能：

?检测和测量磁场强度

?利用地球磁场进行罗盘和导航

?位置感应-线性、角度和旋转位移

?电流感测
