最近北京广东的台风、雷电频发，再次敲响电子设备防护的警钟——全球每年因雷击造成的财产损失高达数百亿美元，其中微电子设备损坏占比超35%。

一、静电与浪涌：电子设备的隐形杀手

1. 浪涌（SURGE）

来源：雷击闪电、大功率电源开关、负载突变

危害：瞬间高压可摧毁电路，能量随波长增加而增大（如400ms Load dump > 10/700μs浪涌）

2. 静电（ESD）
特性：无处不在，峰值电压达30KV，响应时间仅1ns
标准波形：1/30ns（IEC61000-4-2）

二、保护器件的分类与选型

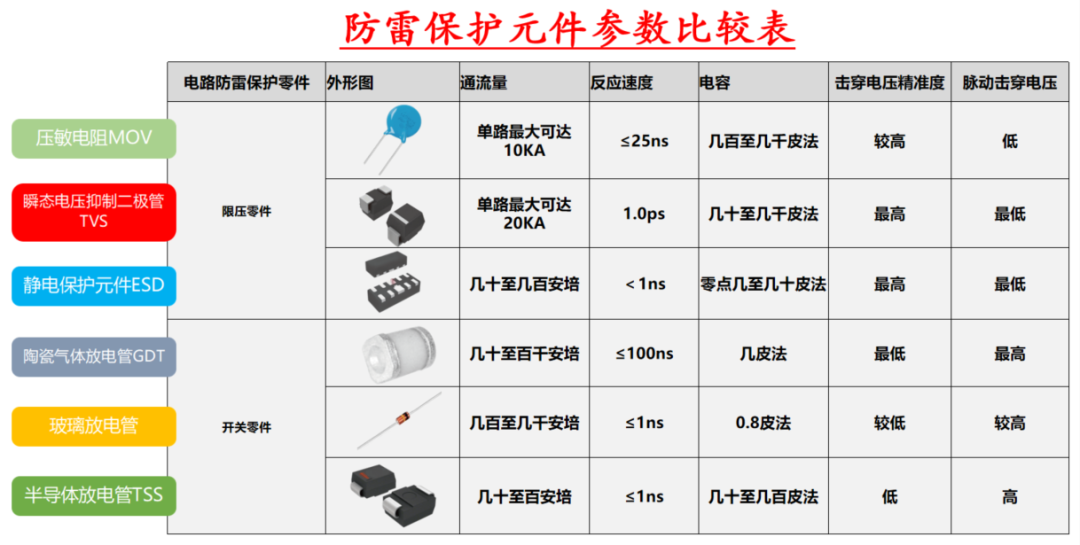

1.核心器件对比

2.过流保护进化:

三、多级防护设计：实战方案

1.交流电源防护

三级防护间距：一级>15m → 二级>15m → 三级<10m?

汽车电子防护需通过ISO7637-2抛负载测试（TP5a/TP5b）

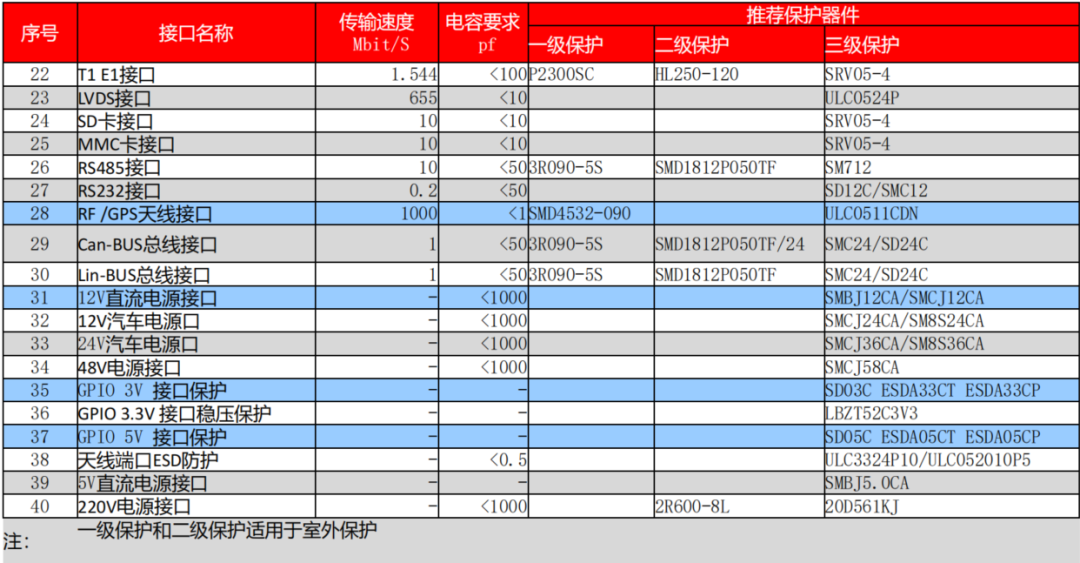

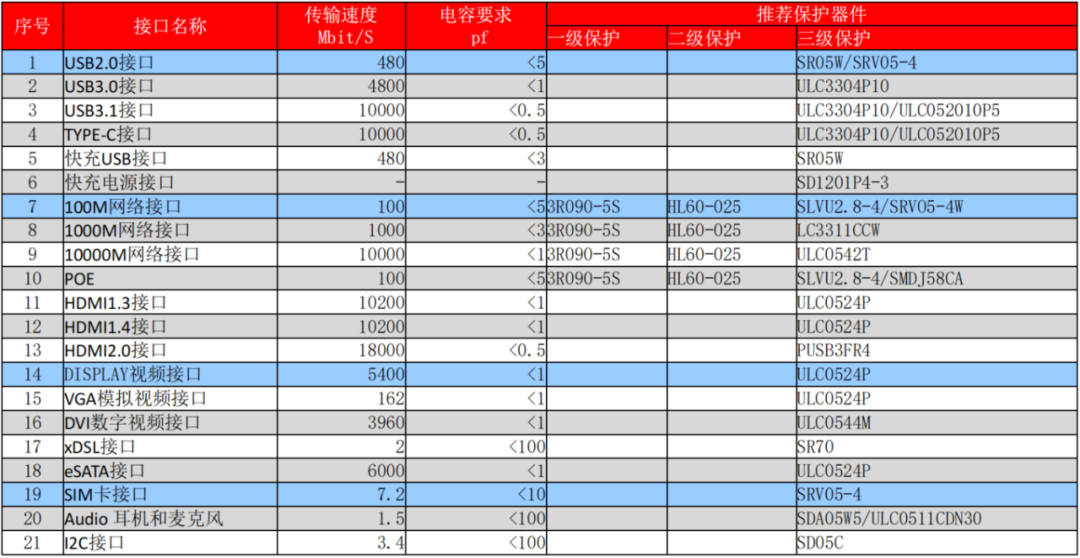

2.接口防护字典

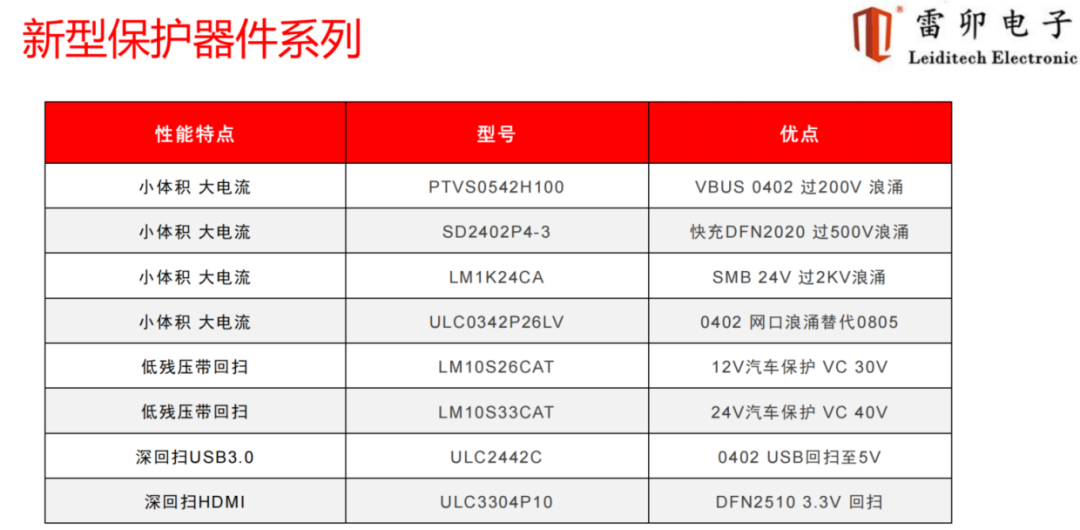

四、创新方向：小体积、大电流、宽工作电压、低箝位电压、节约成本

1. 微型化

0402封装ESD元件（尺寸0.4×0.2mm）

PCB面积减少60%，如SD2402P4-3（DFN2020封装抗500V浪涌）

2. 大电流与宽电压
0402 ESD通流能力从30A→100A
工作电压覆盖1.0V~72V（如汽车48V系统）
3. 低钳位电压技术
Snapback型TVS：残压比传统TVS低40%
深回扫设计（如ULC2442C将USB3.0电压回钳至5V）
4. 降本增效
48V系统DC-DC耐压从100V→60V，成本降低57%
