宏集案例 | MSR 165冲击记录仪实现易碎艺术品安全运输，助力优化运输减震方案

全球艺术品跨区域运输的数量持续增加。在运输过程中，油画常面临诸多风险，尤其是冲击与振动的影响。例如在博物馆搬运、装卸运输箱、卡车行驶颠簸路段、机场货运处理等环节，这些冲击和震动都有可能对画作造成损害。

本研究项目旨在探索一种全新的方法，对运输过程中产生的冲击与振动进行分类、风险评估及耐受范围界定，并据此制定预防策略。瑞士伯尔尼大学团队通过新研发的模拟装置进行实验室测试，同时在真实运输过程中进行补充测量，为评估现有包装方式及开发未来的改进方案提供科学依据。

02

实际运输监测与 MSR165 的优势

Application & Advantages of MSR165

过去，团队使用定制化的测量系统记录运输过程中的冲击和振动。该系统由控制单元、外部电池以及多个外置加速度传感器组成，能够在数日内以高达2000Hz的采样率进行连续高精度测量。但这种系统成本高、操作复杂、体积笨重，无法直接装入画作运输箱内，只能放在单独的技术箱中并用电缆连接传感器。

相比之下，宏集MSR165数据记录仪为理想替代方案：

内置三轴加速度传感器（最高采样率1600Hz）

内置湿度传感器，可同时记录温湿度

支持4GB microSD扩展存储

可在运输过程中连续记录长达3天的数据

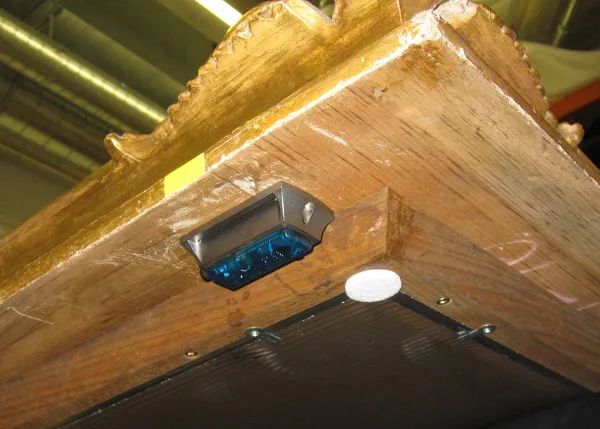

小巧轻便，可直接安装在画框或运输箱内部

USB接口即可完成充电与测量参数设置

其“环形存储模式”可在存储卡写满时自动覆盖最早数据，方便长时间运输监测。

03

测量范围的扩展

Expansion of Measurement Range

目前，MSR165主要用于记录作用在画框或运输箱内壁的冲击与振动。但其四个额外的模拟输入接口允许外接加速度传感器，从而监测画布本身的振动（需额外外部供电）。

此外，运输中的气候变化同样可能对画作造成损害。通过内置湿度与温度传感器，MSR165可在一次运输中同时获取机械与环境数据，无需额外设备。

04

对现有包装方式的优化

Packaging Optimization

研究团队已经基于油画类型、运输路线及运输方式完成了对不同包装形式的评估。从简单的气泡膜包裹到复杂的双层绝缘运输箱，各种材料与组合在行业中被广泛应用，以减少运输过程中的冲击次数与持续振动。

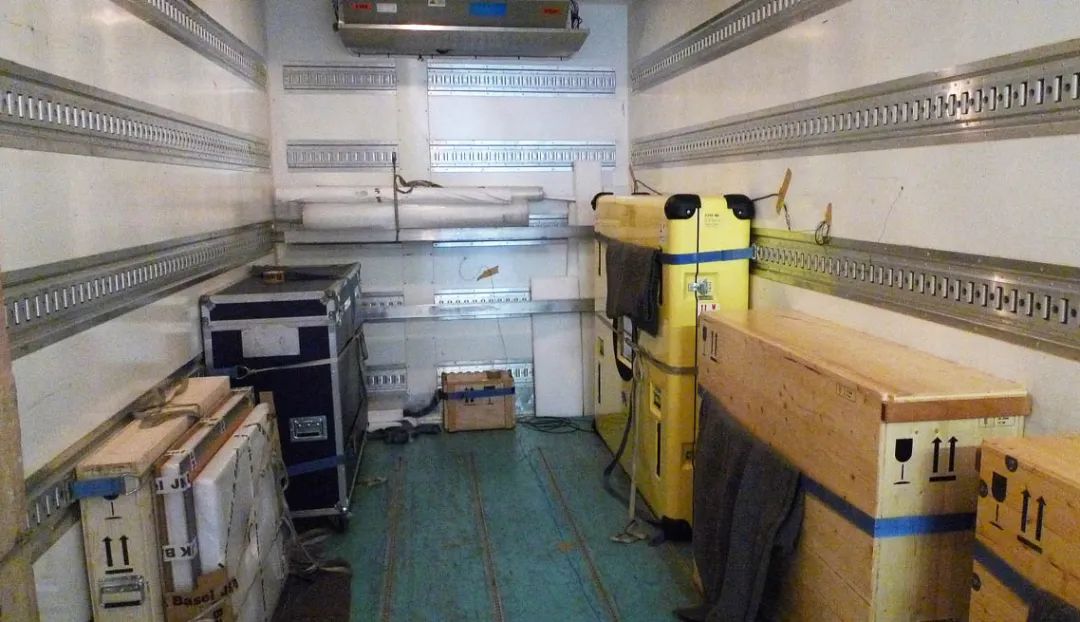

在测试中，团队使用配备空气悬挂系统的卡车运载多幅相同的测试油画，并采用不同的包装方案，确保在相同运输条件下进行对比。每幅测试画框上均安装了MSR165数据记录仪，完整记录了高速公路、城市道路等不同路段的振动数据。

借助Matlab对采集到的数据进行分析，团队已经评估了从卡车到底画的振动传递特性，包括最大值、RMS（均方根）值及主导频率。通过宏集MSR165的精确测量，研究揭示了不同包装方案的优劣，并为后续的包装优化提供了科学依据。

05

关于宏集MSR165数据记录仪

About MSR165

宏集MSR165由瑞士生产，是一款高性能三轴加速度与多功能环境数据记录仪。它小巧坚固，可在高达1600Hz的采样率下长时间稳定工作，精准捕捉冲击与振动，并可同步记录温度、湿度等数据。无论是在文化遗产运输监测、机械测试，还是工业包装优化中，宏集MSR165都能提供可靠的数据支撑。

灵活采样频率：记录仪支持1-1600Hz可调频率设置，对应最高800Hz的实际振动信号采集；

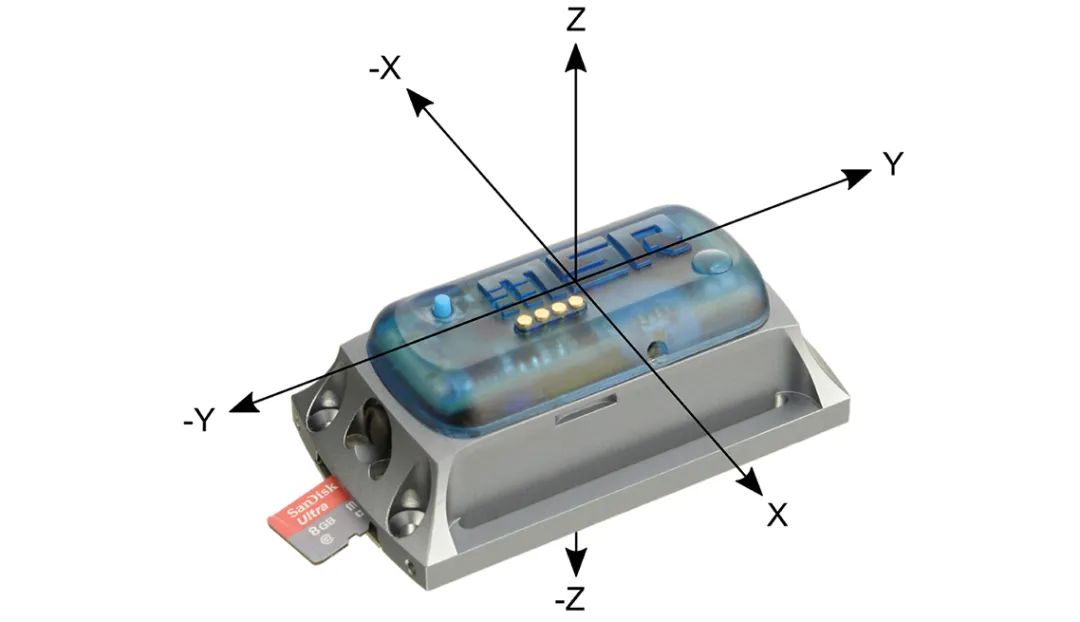

三轴加速度监测：内置三轴加速度传感器，可同时分析三个方向上的振动状态；

高电磁兼容能力：经过EMC测试，设备能在高电磁干扰环境下稳定工作。
