?LM3411精密次级稳压器与驱动器技术文档总结

LM3411 是一款低功耗固定电压（3.3 V 或5 V）精密分流稳压器，专为驱动光隔离器而设计，可提供开关稳压器中的反馈隔离。

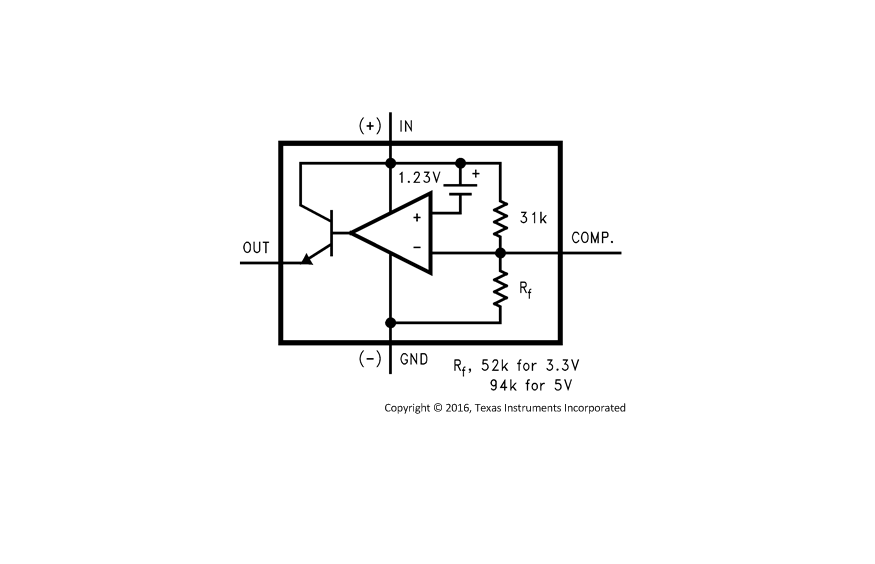

LM3411 电路包括一个内部补偿运算放大器、一个带隙基准电压源、NPN 输出晶体管和电压设置电阻器。
*附件：lm3411.pdf

具有温度漂移曲率校正功能的微调精密带隙基准在工作温度范围内提供 1% 的精度保证（A 级版本）。 这 放大器的反相输入可从外部访问，用于使用时进行环路频率补偿作为更大的伺服系统的一部分。输出是一个开路发射极 NPN 晶体管，能够驱动高达 15 mA 的负载电流。

由于其芯片尺寸小，LM3411 已提供超小型5 引脚 SOT-23 表面贴装封装。该封装非常适合用于空间关键型 应用。

虽然它的主要应用是提供精密输出电压（无需微调）并在隔离式 DC-DC 转换器中保持非常好的调节，但它也可以与其他类型的稳压器或功率半导体提供精密输出电压无需精密电阻或微调。

特性

• 固定电压为 3.3 V 和 5 V，
  标准级初始容差为 ±1%，A 级初始容差为 ±0.5%
• 提供定制电压（3 V 至 17 V）
• 宽输出电流范围（20 μA 至 15 mA）
• 低温系数
• 采用 5 引脚 SOT-23 表面贴装
  封装（卷带）

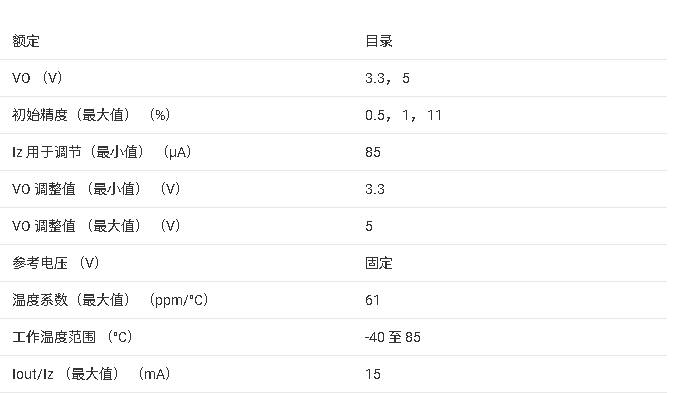

  参数

  参数

?1. 核心特性?

• ?精密稳压?：提供3.3V和5V固定输出电压，标准版初始容差±1%，A级版本±0.5%；支持3V至17V定制电压。
• ?宽电流范围?：输出电流20μA至15mA，适用于低功耗和高精度应用。
• ?温度稳定性?：低温度系数，确保全温范围内性能稳定。
• ?封装?：5引脚SOT-23表贴封装，适合空间受限场景。

?2. 关键应用场景?

• ?隔离式DC-DC PWM开关稳压器?：作为次级控制器，驱动光耦实现反馈隔离。
• ?LDO稳压器辅助?：与线性稳压器配合提升输出精度。
• ?监测系统?：用于电压/电流的精密监控。
• ?通用稳压增强?：可搭配多种稳压器提升性能。

?3. 内部结构?

• 集成运算放大器、带隙基准源、NPN输出晶体管及分压电阻网络。
• 带温度漂移曲率校正的基准源，确保A级器件在-40°C至125°C范围内精度达±0.5%。
• 开射极NPN晶体管支持15mA驱动能力。

?4. 电气参数?

• ?输入电压?：3.3V/5V版本分别支持3.3V/5V至20V输入。
• ?静态电流?：典型值85μA（5V版本）。
• ?增益与带宽?：电压增益达1500V/V（3.3V版本），带宽优化用于快速响应。
• ?保护功能?：ESD防护（±1500V HBM），过流限制（20mA）。

?5. 典型应用电路?

• ?隔离反馈设计?：驱动光耦构建隔离电源（如250mA飞返转换器）。
• ?Buck/Boost拓扑?：与LM2576等开关稳压器搭配实现±0.5%精度输出。
• ?低压差线性稳压?：配合LM2941实现1A低噪声输出。
• ?负压稳压?：支持-20V输入至-5V输出的转换。

?6. 布局与散热建议?

• ?PCB设计?：优先将1Ω滤波电阻置于接地侧，100nF电容靠近器件。
• ?热管理?：SOT-23封装热阻306°C/W，需注意功率耗散限制。

?7. 文档支持?

• 包含完整引脚定义、特性曲线（如温度漂移、Bode图）、测试电路及机械尺寸图。
• 提供AN-450等参考文档链接，涵盖表贴焊接可靠性等主题。

?8. 订购信息?

• 提供多种型号（如LM3411AM5-3.3/NOPB），区分标准/A级精度及封装形式（卷带/散装）。

该文档为设计高精度电源系统提供了全面的技术指导，涵盖参数、应用方案及可靠性设计要点。
