国产化FPGA-2050-基于JFMK50T4（XC7A50T）的核心板（IEB-PS-3051-邮票孔）
一、核心板概述

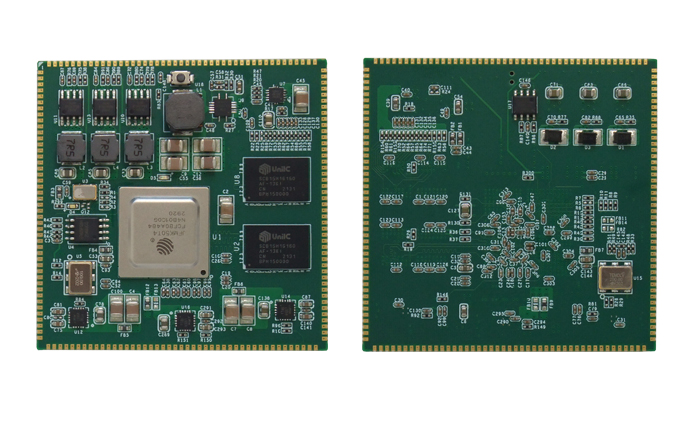

板卡基于JFMK50T4国产化FPGA芯片，设计的一款工业级核心板，板卡集成主芯片、电源、DDR、配置芯片，大大减轻客户的扩展开发困难。丰富的IO和4个GTP，让用户轻易设计PCIe的数据卡，AD卡，结合本公司国产化AI、AO、DIO模块，为工业应用的全国产硬件设计提供了Soeasy道路。
板卡原理框图
二、核心板功能介绍
板卡功能
参数内容
主处理器
JFMK50T4（XC7A50T）
板卡标准
自定义
板载缓存
1路32bitDDR3，容量2GByte
加载Flash
QSPI128Mbit@S25FL256AGNFI001(EFM25F128A)
低速接口
134路LVTTLIO（配置为3.3V，2.5V,1.8V）
高速接口
GTPX4 ：（PCIeX4 V2.0 ） （RapidIO）（Aurora）
板卡供电
+12V@3A
板卡尺寸
60X60 mm
板卡重量
板卡功耗
36W
工作温度
Industrial -40℃到+85℃
三、核心板信号定义
四、核心板扩展应用
与模拟AI、AO、DIO接口，扩展PCIe，PXIe，VPX的采集卡，实现系列化的全国产化工业板卡。
