Texas Instruments SN74ACT244/SN74ACT244-Q1八通道缓冲器/驱动器专门设计用于提高三态时钟驱动器、存储器地址驱动器以及总线导向接收器和发送器的性能和密度。SN74ACT244/SN74ACT244-Q1器件配置两个四位缓冲器或驱动器，每个都通过单独的输出使能引脚 (OE) 进行控制。当OE为低电平时，该器件将来自A输入的同相数据传递到Y输出。当OE为高电平时，输出处于高阻态。Texas Instruments SN74ACT244-Q1器件符合汽车应用类AEC-Q100认证。

数据手册：*附件：Texas Instruments SN74ACT244，SN74ACT244-Q1八通道缓冲器，驱动器数据手册.pdf

特性

• 工作电压：4.5V至5.5V VCC
• 输入接受电压至5.5 V
• 最大tpd ：9.5ns（5V时）
• 输入兼容TTL

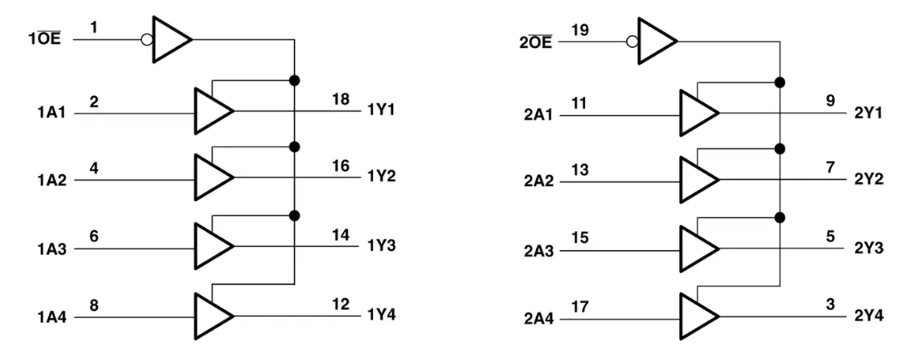

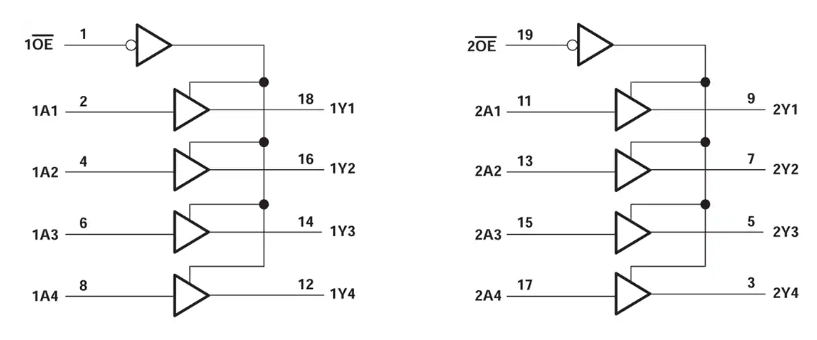

逻辑图

SN74ACT244八通道缓冲器/驱动器技术解析与应用指南

一、器件概述

SN74ACT244是德州仪器(TI)推出的高性能八通道缓冲器/驱动器，采用先进CMOS工艺制造，具有以下核心特性：

• ?宽工作电压范围?：4.5V至5.5V
• ?高速操作?：5V供电时最大传播延迟仅9.5ns
• ?3态输出?：支持总线共享应用
• ?强驱动能力?：输出电流±24mA
• ?TTL兼容输入?：直接连接5V TTL逻辑
• ?工作温度范围?：-40°C至85°C(商用级)

二、关键电气特性

1. 绝对最大额定值

• 电源电压范围：-0.5V至7V
• 输入电压范围：-0.5V至7V
• 输出电压范围：-0.5V至VCC+0.5V
• 连续输出电流：±50mA
• 存储温度范围：-65°C至150°C

2. 推荐工作条件

• 电源电压：4.5V至5.5V
• 输入高电平电压：2V(最小值)
• 输入低电平电压：0.8V(最大值)
• 工作温度范围：-40°C至85°C

3. 开关特性(典型值)

在CL=50pF负载条件下：

• 5V供电时传播延迟：6.5ns
• 输出使能时间：7ns
• 输出禁用时间：8ns

三、功能描述

1. 逻辑结构

SN74ACT244包含两组独立的4位缓冲器/驱动器，每组具有独立的输出使能控制(OE)。当OE为低电平时，器件将非反相数据从A输入传递到Y输出；当OE为高电平时，输出呈高阻态。

2. 功能表

四、引脚配置

?20引脚封装引脚定义?：

1. 1OE：通道1输出使能(低有效)
2. 1A1：通道1输入1
3. 2Y4：通道2输出4
   ...
4. VCC：电源

五、典型应用电路

1. 总线驱动

SN74ACT244非常适合驱动高电容负载总线：

• 两组独立控制可灵活配置
• 3态输出支持多设备共享总线
• 高驱动能力确保信号完整性

2. LED矩阵控制

通过限流电阻驱动LED阵列：

• 单个器件可控制8个LED
• OE引脚可用于PWM调光控制
• 输出电流满足大多数LED需求

?设计公式?：
限流电阻R = (VCC - VF_LED)/I_LED

六、设计注意事项

1. 电源设计

• 每个VCC引脚应添加0.1μF去耦电容
• 电源走线宽度≥15mil(1A电流条件)
• 避免与数字电源共用电感

2. 信号完整性

• 关键信号走线应等长匹配
• 输入信号上升/下降时间应≤20ns
• 输出负载电容应≤50pF以获得最佳性能

3. 热管理

• 连续工作电流限制：25°C时50mA
• TSSOP封装热阻θJA=126.2°C/W
• 大面积接地覆铜改善散热

七、封装选项

SN74ACT244提供多种封装选择：

• ? TSSOP-20(PW) ?：6.6×4.4mm，适合空间受限应用
• ? SOIC-20(DW) ?：13.0×7.6mm，便于手工焊接
• ? VQFN-20(RKS) ?：4.5×3.5mm，超小尺寸封装

八、应用场景推荐

1. ?工业控制系统?：PLC数字输出模块
2. ?通信设备?：背板总线驱动
3. ?汽车电子?：车身控制模块
4. ?测试设备?：多通道信号驱动
5. ?消费电子?：LED显示控制
