1.背景概述安科瑞程瑜 187 0211 2087

政策背景

2022年10月，教育部印发《绿色低碳发展国民教育体系建设实施方案》，要求将绿色低碳发展融入校园建设，完善校园能源管理工作体系。

2023年04月，北京市教育委员会在印发的《北京市高等学校智慧校园建设规范(试行)》中指出，智慧能源管理系统实现能源控制、管理、运维一体化。

大学生在校期间的主要活动范围集中于高校宿舍，高校宿舍水电管理工作是保障高校宿舍管理有序开展的基础。在高校宿舍水电管理中涉及到三个重要方面，一是安全管理工作，二是水电计量和收费工作，三是节能降耗。对高校宿舍水电管理的现状及针对以上三方面存在问题进行探讨，并针对这三方面摸索行之有效的对策，对于高校宿舍水电管理具有重要意义。

2.当前现状

①基础高校兼具教学、科研与生活等多重功能，建筑类型丰富且功能划分精细复杂，能耗种类呈现多元化特征。然而，当前学生群体的节能意识普遍薄弱，各类用能设备的能源浪费现象较为突出，亟待针对性改善。

②管理校园能耗数据采集的自动化水平低下，导致统计分析工作面临较大困难，人工操作量繁重。水电费收取工作依赖专人负责推进，使得人工管理成本居高不下。对于学生滥用恶性负载设备的情况难以实现实时监测，安全隐患未能得到及时排查与消除。

③统计能耗数据的完整性不足，难以开展有效的统计分析工作，致使管理者缺乏对整个校园能源管理状况及设备能耗情况了解。信息孤岛现象显著，各校区的信息系统数据难以实现共享互通，严重制约了能源管理的协同性。

3.场景需求

系统自动抄表和计费

照明、插座、空调、卫生间分别计量用电、独立

拉合闸控制禁止使用违规阻性负载、移相插排等

分工作日、节假日管理宿舍断电送电时间

禁止使用违规阻性负载、移相插排等

宿舍补助电费下发、登记管理等

食堂、超市、宿舍等水电收费

宿舍统一化、批量化管理

校园整体用能汇总统计，能够找出用电较高区域

AcrelEMS-EDU校园综合能效管理系统

1平台概述

AcrelEMS-EDU校园综合能效管理解决方案针对校园能源统计、后勤计费管理、校园运维管理等提供高校的信息化管理平台。从“源、网、荷、储、充"多个角度解析高校当下及未来的用能问题及用能需求，在统一的需求下“实现能源互补、信息互通"等管理模式。助力学校管理智能化、数字化、综合化，实现节能校园、绿色校园、低碳校园。

2平台组成

AcrelEMS-EDU校园综合能效管理系统采用开放的分层分布式网络结构，主要由设备层、传输层、数据层、应用层组成。平台融*电力监控、电能统计、电气安全、电能质量分析及治理、智能照明控制、预付费等功能，用户通过浏览器、手机APP获取数据，通过一个平台即可全局、整体的对企业用电进行进行集中监控、统一调度、统一运维，同时满足企业用电可靠、安全、节约、有序的要求。

3平台架构

图1安科瑞高校综合能效管理方案架构拓扑

高校综合能效解决方案

1校园电力监控与运维

集成设备所有数据，综合分析、协同控制、优化运行，集中调控，集中监控，数字化巡检，移动运维，班组重新优化整合，减少人力配置。

2后勤计费管理

采用的网络抄表付费管理技术，实现电、水、气等能源综合计费，实现远程抄表、费率设置、账单统计汇总等，支持微信、支付宝、一卡通等充值支付方式，可设置补贴方案。通过能源付费管理方式，培养用能群体和部门的节能意识。

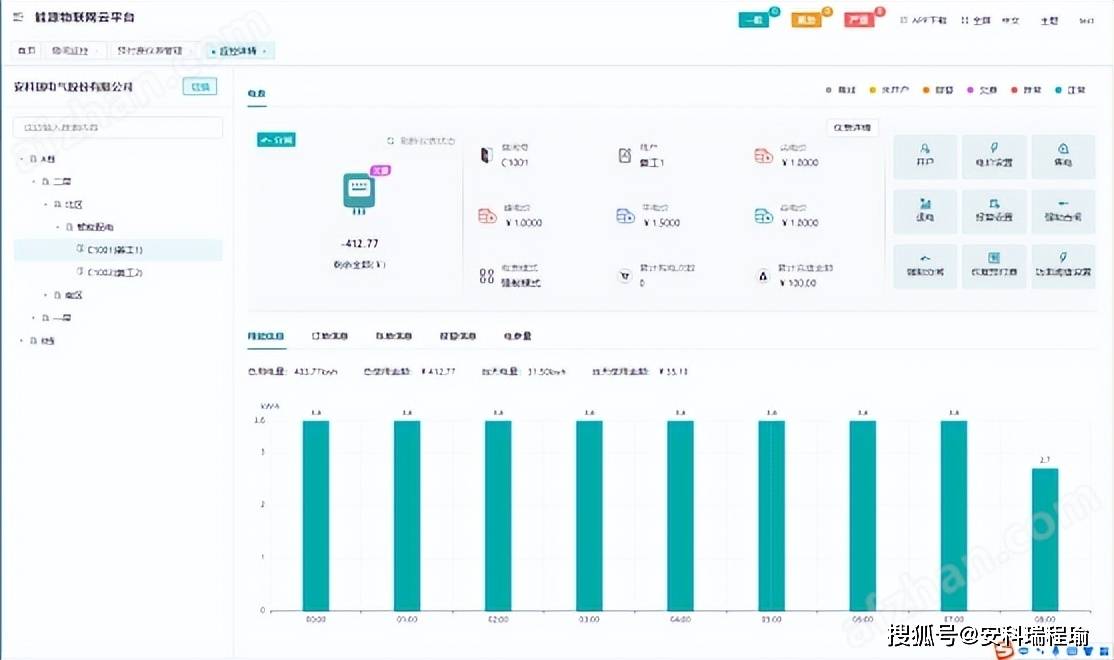

2.1宿舍用电管理

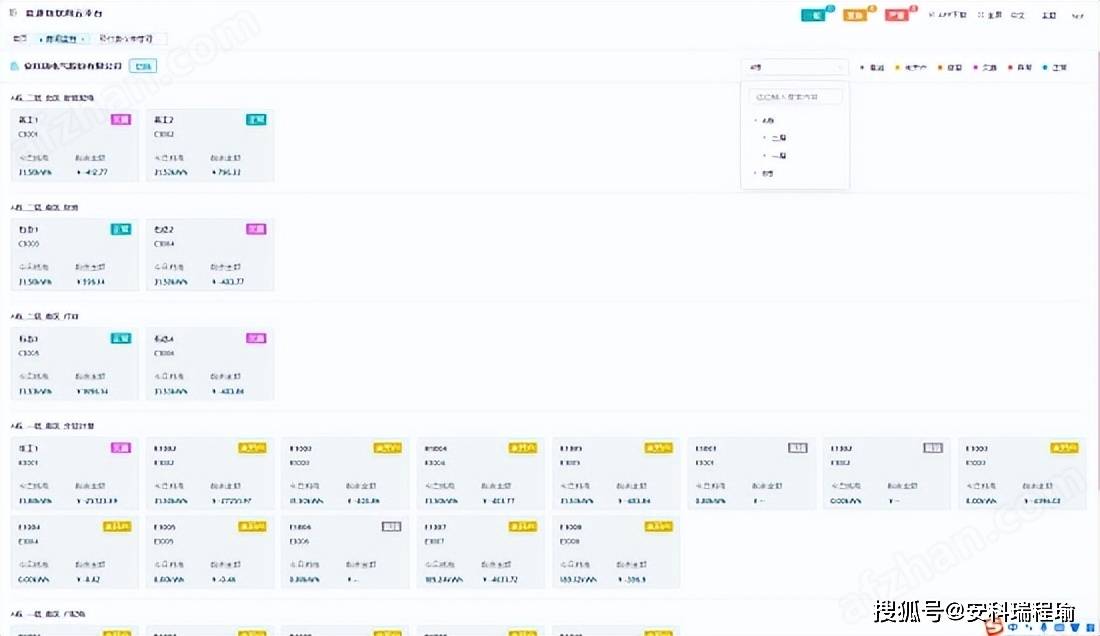

针对学生宿舍用电进行管理控制：可批量下发基础用电额度和定时通断功能；

可进行恶性负载识别，检测违规电气，并可获取违规用电跳闸记录；

2.2商铺水电收费

针对校园超市、商铺、食堂及其他针对个体的水电用能进行预付费管理

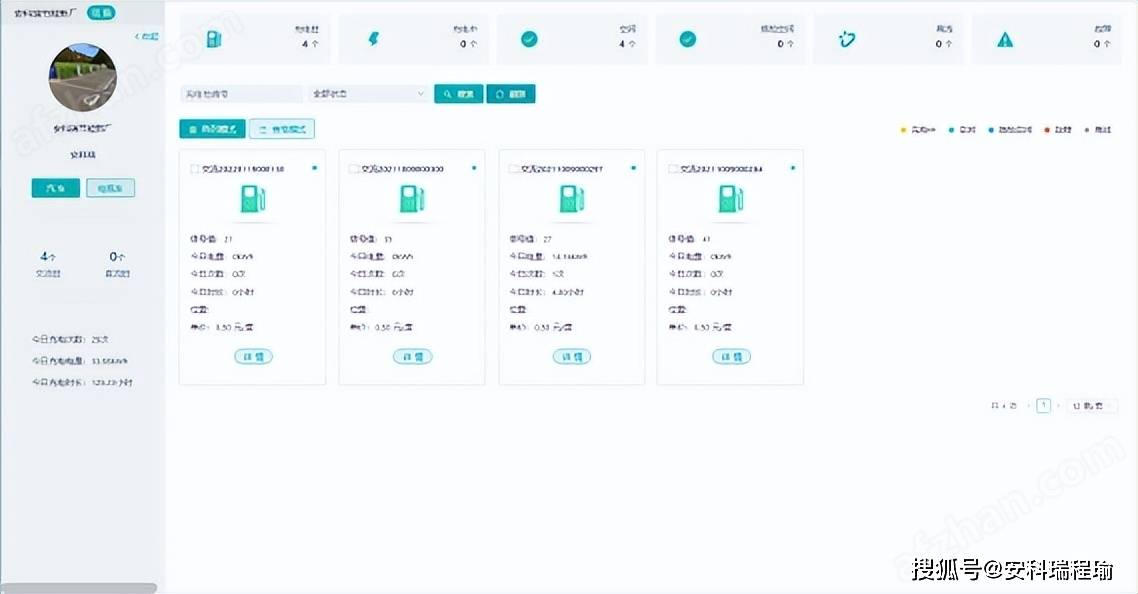

2.3充电桩管理平台

充电桩在“源、网、荷、储、充"信息能源结构中是必*。充电桩应用管理同样是校园生活服务中必*一部分。

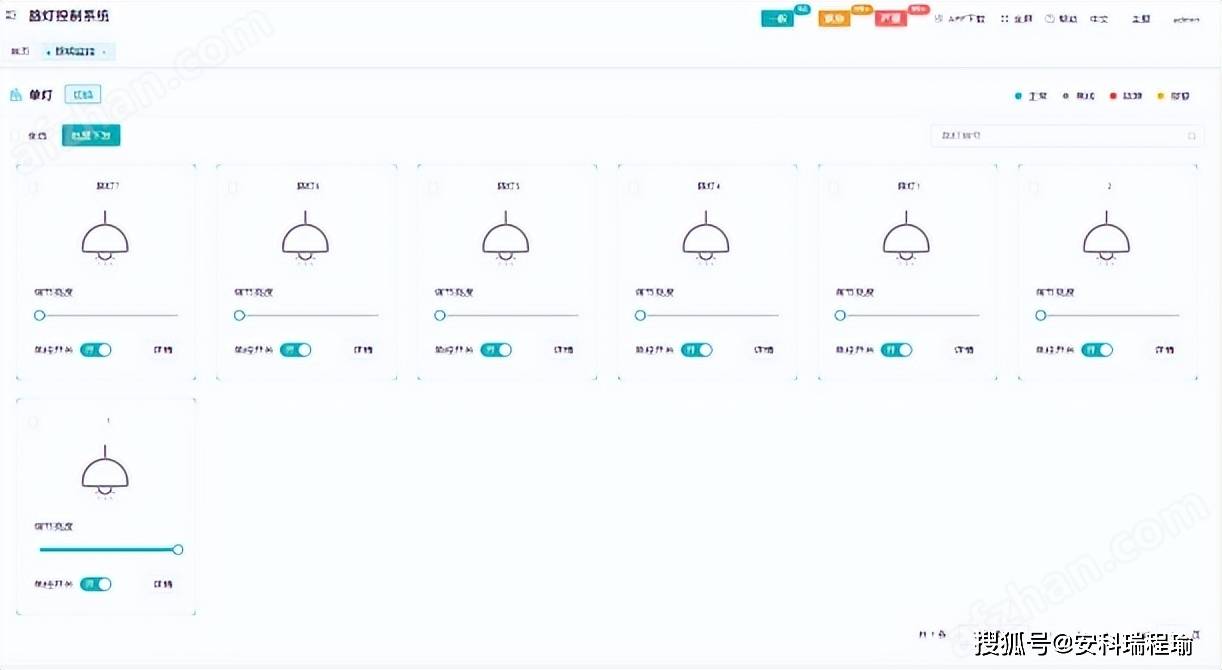

2.4智能照明管理

通过对高校路灯的全局监测，提供对路灯灵活智能的管理，实现校园内任一线路，任一个路灯的定时开关、强制开关、亮度调节，以及定时控制方案灵活设置，确保路灯照明的智能控制和节能。

3能源管理系统

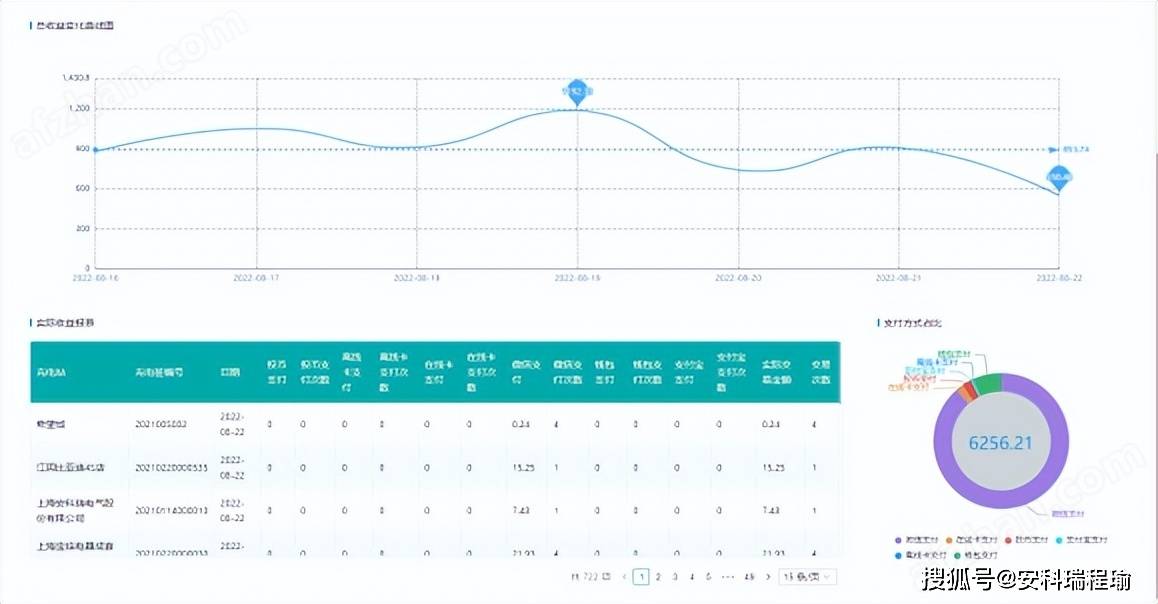

针对校园水、电、气等各类接入能源进行统计分析，包含同比分析、环比分分析、损耗分析等。了解用能总量和能源流向。

按校园建筑的分类进行采集和统计的各类建筑耗电数据。如办公类建筑耗电、教学类建筑耗电、学生宿舍耗电等，对数据分门别类的分析，提供领导决策，提高管理效能。

构建符合校园节能监管内容及要求的数据库，能自动完成能耗数据的采集工作，自动生成各种形式的报表、图表以及系统性的能耗审计报告，能够监测能耗设备的运行状态，设置控制策略，达到节能目的。

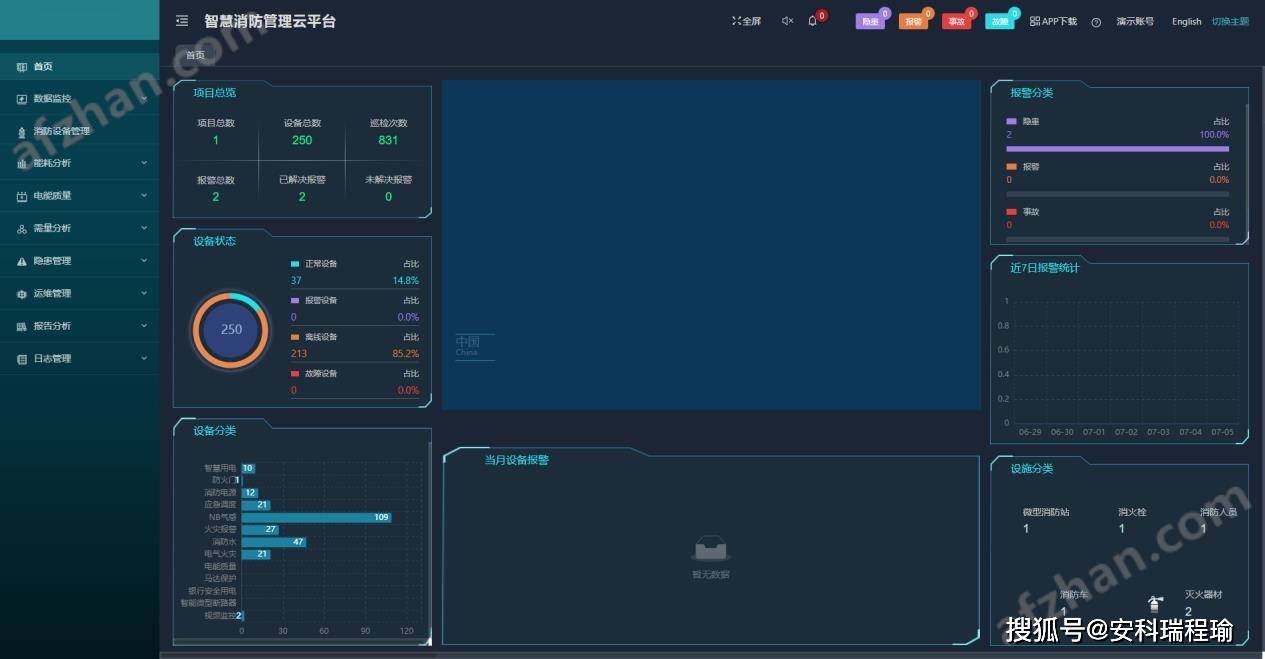

4智慧消防系统

智慧消防云平台基于物联网、大数据、云计算等现代信息技术，将分散的火灾自动报警设备、电气火灾监控设备、智慧烟感探测器、智慧消防用水等设备连接形成网络，并对这些设备的状态进行智能化感知、识别、定位，实时动态采集消防信息，通过云平台进行数据分析、挖掘和趋势分析，帮助实现科学预警火灾、网格化管理、落实多元责任监管等目标。实现了无人化值守智慧消防，实现智慧消防“自动化"、“智能化"、“系统化"需求。从火灾预防，到火情报警，再到控制联动，在统一的系统大平台内运行，用户、安保人员、监管单位都能够通过平台直观地看到每一栋建筑物中各类消防设备和传感器的运行状况，并能够在出现细节隐患、发生火情等紧急和非紧急情况下，在几秒时间内，相关报警和事件信息通过手机短信、语音电话、邮件提醒和APP推送等手段，就迅速能够迅速通知到达相关人员。
