【教程】Profinet分布式IO(P31系列)与西门子PLC S7-200smart 连接例程

P31-U 系列是一款支持Profinet协议的远程分布式IO 主机模块，用于将IO数据映射到Profinet。使用 GSD 文件进 行集成，PLC 免代码读取、写入 I0端口。支持西门子 S7-200smart、S7-300、1S7-200、S7-1500 以及 S7-1500 在内 的多种西门子PLC型号。具备两个网口，支持交换机功能，并 集成了Profinet转Modbus RTU网关功能。

本文将通过Profinet分布式IO(P31系列)设备与西门子PLC S7-200smart（以下简称西门子PLC）通讯连接作为连接教程。

一

产品特点

1.模块特点

? Profinet协议支持

? 分布式模块化设计

? 多种IO类型支持

? 高速响应

? 轻薄机身设计

?LED指示灯

二

硬件准备

本节将用到的硬件：

?P31-AFAX4440G-U分布式IO主机一台；

?西门子PLC S7-200smart一台；?24V电源两个；?通讯电缆若干；?电脑一台；

三

连接前准备

?STEP 7-MicroWIN SMART软件，可自行在西门子官网下载；

?准备好需要的XML文件（可在亿佰特官网相对应位置进行下载https://www.ebyte.com；），如下所示：

GSDML-V2.3-EBYTE-P31-20250312

?将DC 24V外部电源分别接入设备与PLC并通电，通电前请检查电源正、负极是否连接正确。

?使用网线将设备网口1连接到电脑，设备的网口2连接到PLC控制器的Profinet接口上。（在同一个网段使用）

四

使用STEP7加载设备教程

STEP 7添加GSDML文件

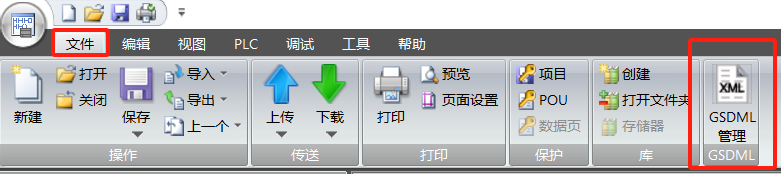

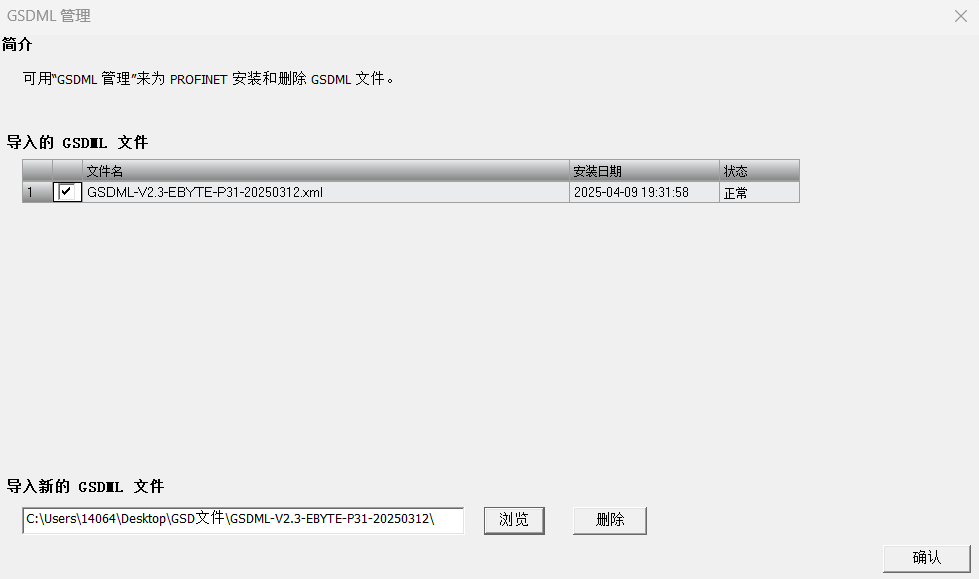

1.在文件菜单下，进入GSDML管理

2.添加GSDML文件

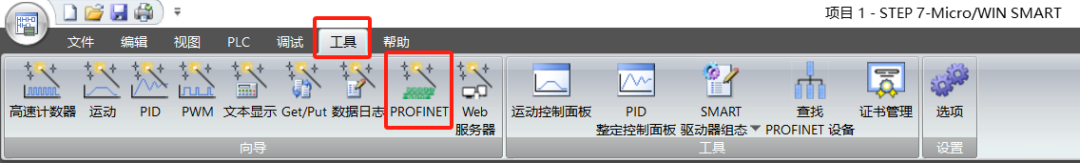

项目添加Profinet设备1.选择工具菜单下面的PROFINET命令

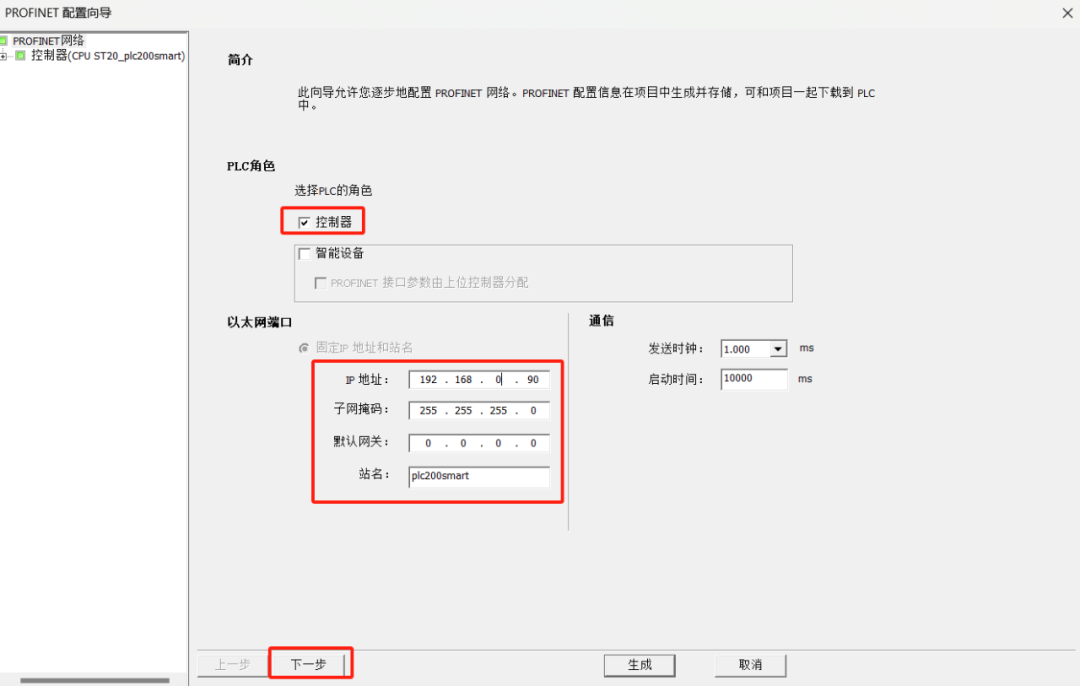

2.选择PLC角色为PLC控制器，设置对应PLC控制器IP等相关参数。完成后点击下一步。

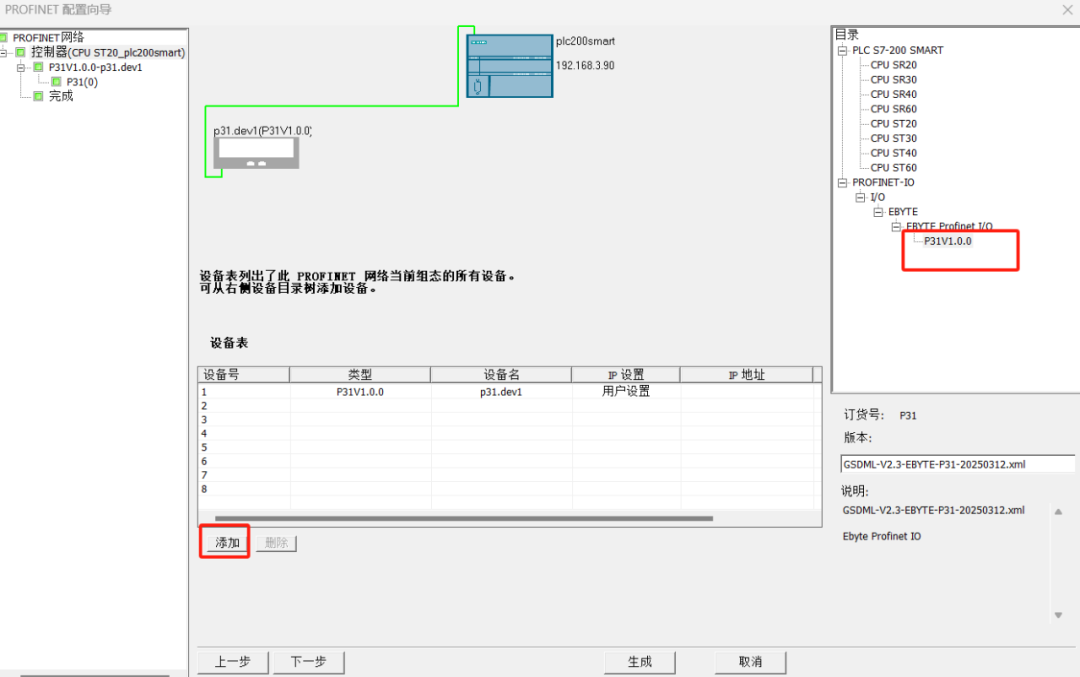

3.在右边栏中PROFINET-IO→I/O→EBYTE→TION→EBYTE Profinet I/O→P31V1.0.0单击选中，然后按住左键，将其拖入左侧表格内。

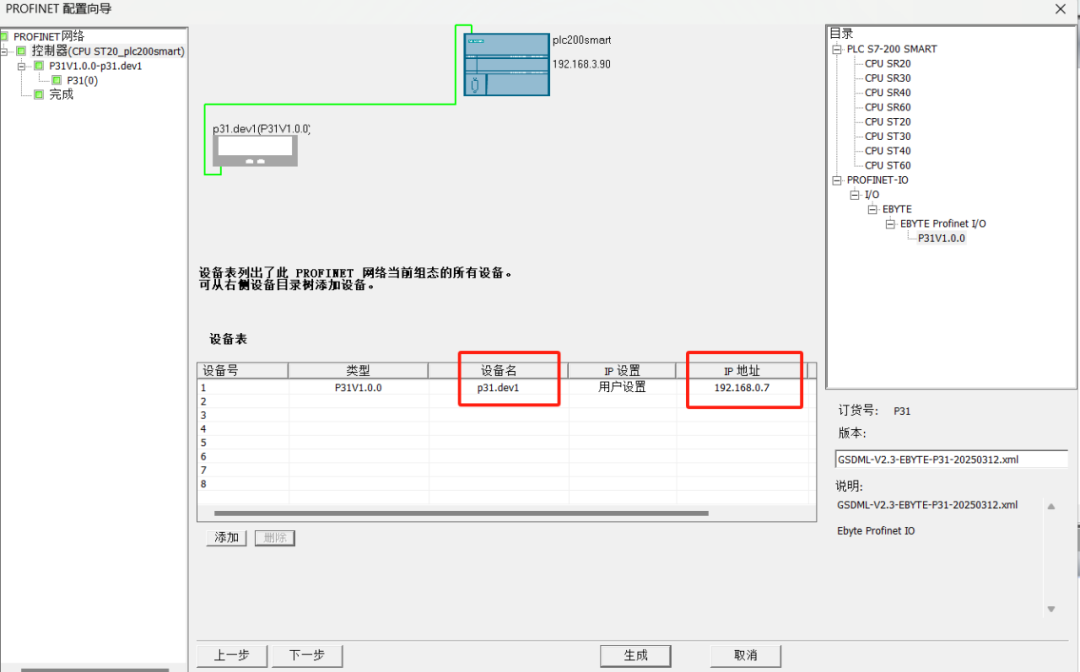

4.双击设备名栏，填入相应设备名称，同一项目内不能有相同的设备名，同样设置IP地址，保持和PLC控制器在同一网段内，最后点击生成。注意：此时设置的设备名需要和设备保持一致，如果不清楚设备名，可以先随意设置，后将设备的设备名更改一致即可，此时设置的IP地址会在组态时，将同设备名的设备的IP设置成这里设置的值。

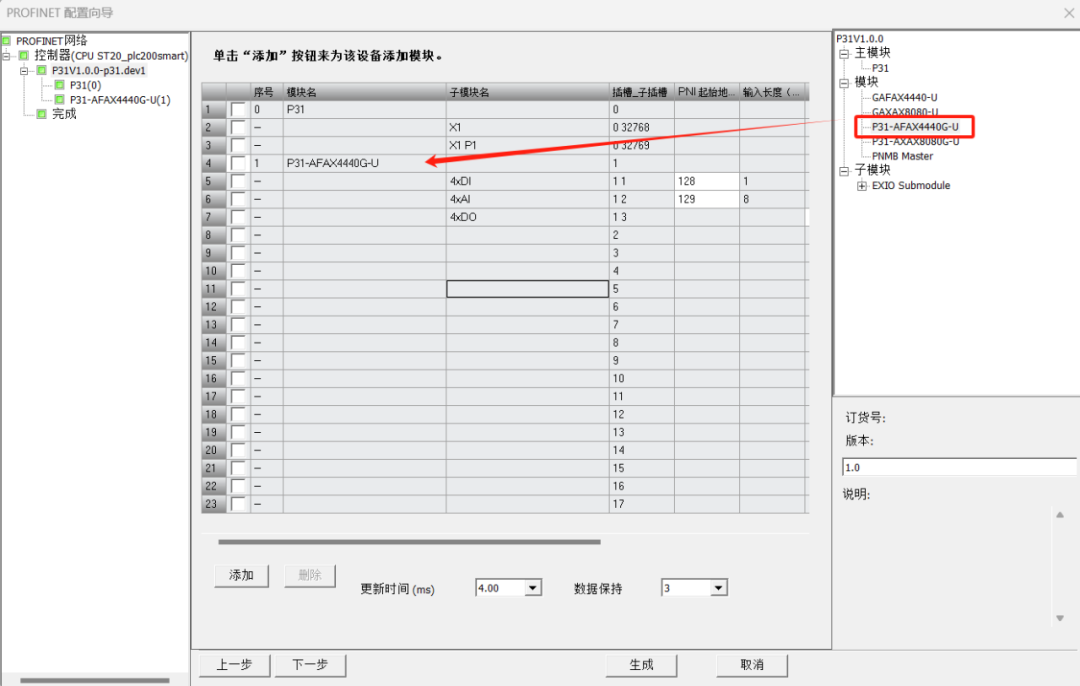

配置对应的设备1.完成相关设置后，点击进入设备视图操作界面。在设备概览区域，将相应的设备型号名（P31-AFAX4440G-U）拖入插槽1内。

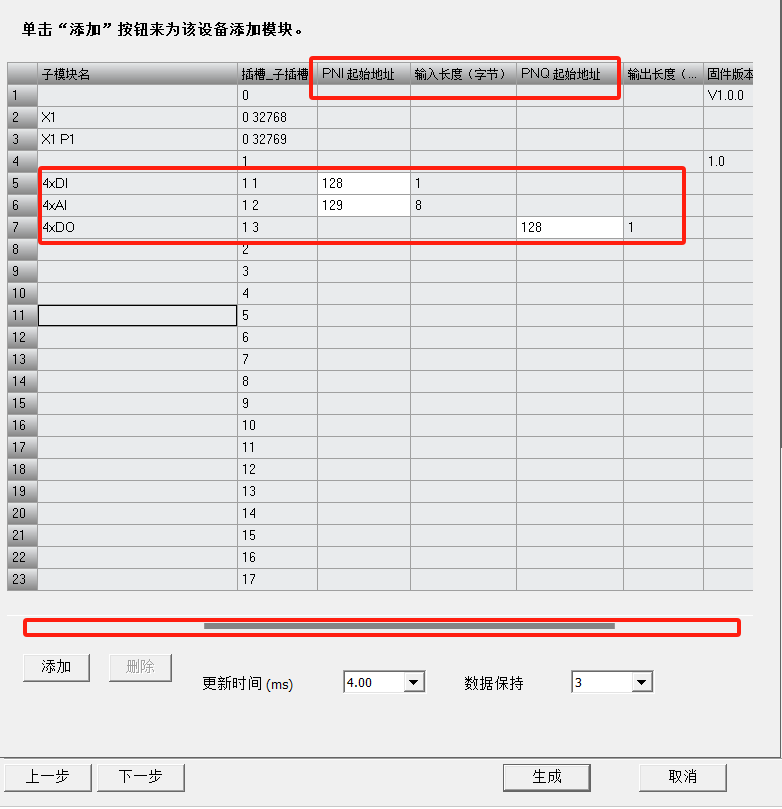

注：如P31主机有拼接IO扩展模块的话，则需要将拼接好的扩展模块的型号名依次按顺序拖入插槽内。否则设备将会报组态异常！查看I、Q点的起始地址1.滑动底部横条，可以看见DI、AI、DO的起始地址以及占据的长度（字节）

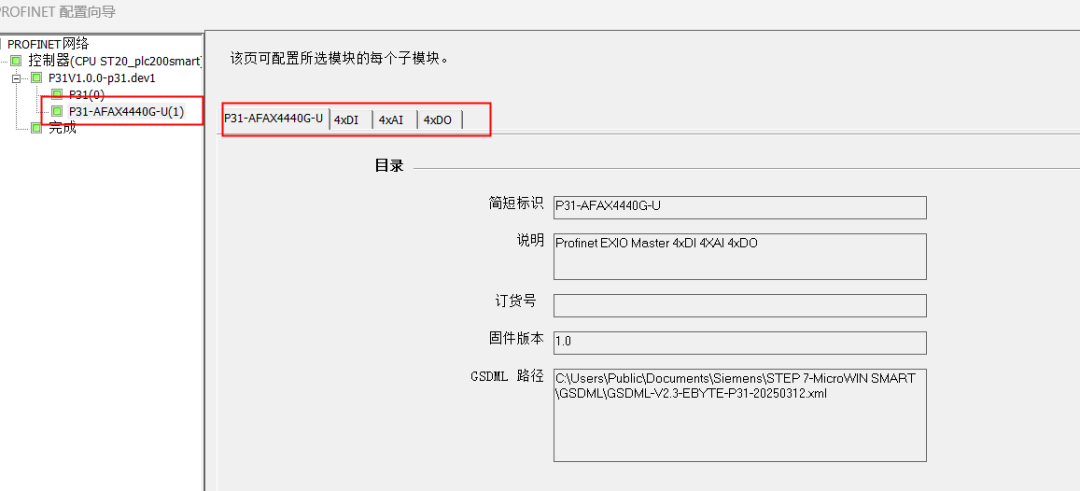

配置DI、AI、DO相关参数1.选择刚才添加的设备（P31-AFAX4440G-U），这里需要根据现场的使用需求，来配置相应的DI、AI、DO相关参数

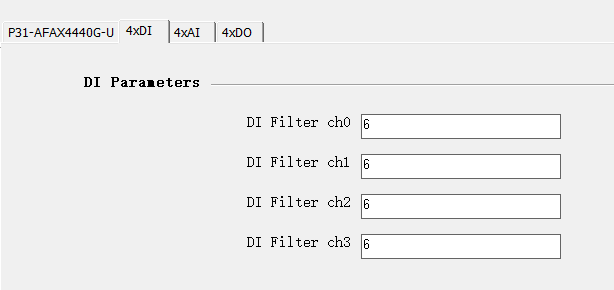

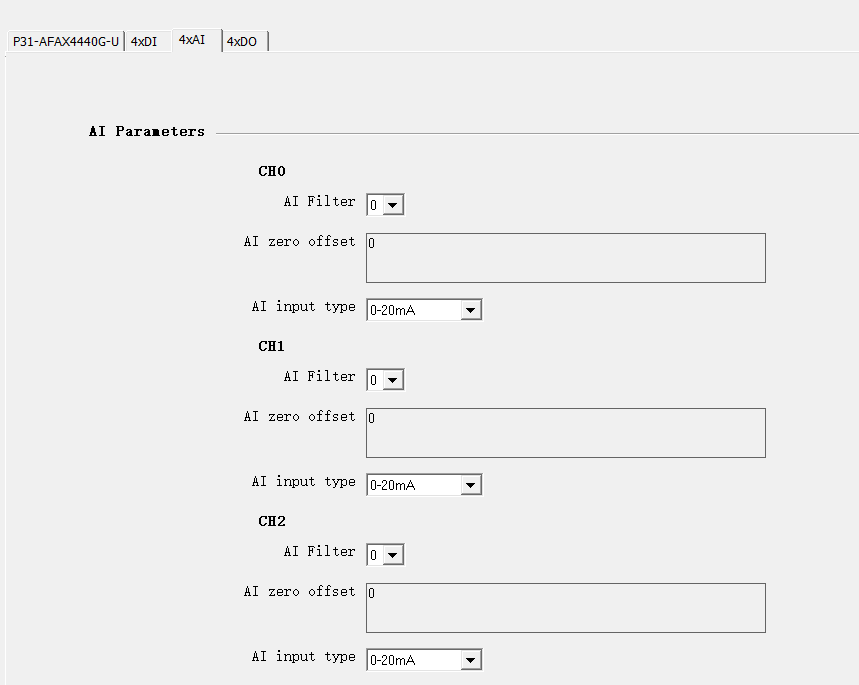

2.DI Paraneters（DI参数）：DI Filter（DI过滤器）：可单独设置每个通道的DI滤波时间3.AI Paraneters（AI参数）：

AI Filter（AI过滤器）：可单独设置每个通道的AI滤波等级，等级越高，滤波时间越长。AI zero offset（AI零点多偏移）：（不可设置）AI input type（AI输出类型）：具有0~20mA、4~20mA、-20~20mA范围可选

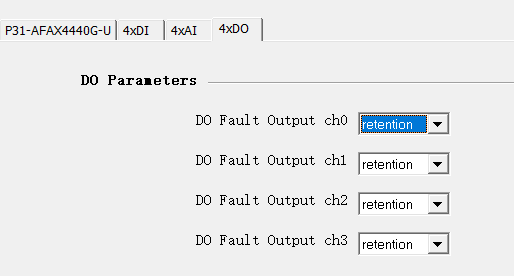

4.DO Paraneters（DO参数）：

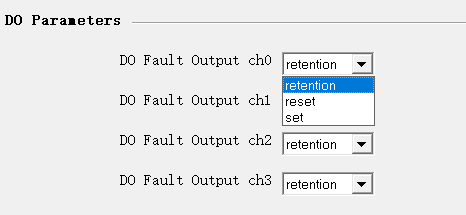

DO Fault Output（DO故障输出）：当总线异常时，可单独设置每个通道的DO的输出状态；retention（保持）：故障时，保持DO输出的当前状态Reset（复位）：故障时，复位DO输出前状态Set（置位）：故障时，置位DO输出前状态

配置完成相关参数后，最后点击生成即可。此刻，我们已经成功地完成了对西门子PLC S7-200smart和Profinet分布式IO(P31-AFAX4440G-U)通讯连接例程。
