Texas Instruments AFE77x8D/AFE7769D四通道/双通道RF收发器是引脚兼容的高性能多通道收发器系列。此系列器件集成了四条（AFE7768D/AFE7769D）或两条（AFE7728D）直接上变频发射器链和四条（AFE7768D/AFE7769D）或两条（AFE7728D）直接下变频接收器链。这些器件还具有两条宽带RF采样数字化辅助链（反馈路径）和用于实现功率放大器（PA）线性化的低功耗数字预失真（DPD）引擎。发送器链和接收器链的高动态范围使无线基站能够发送和接收2G、3G、4G和5G信号。集成式波峰因数抑制（CFR）单元有助于降低输入信号的峰均比（PAR），从而提高功率放大器的传输效率。Texas Instruments AFE77x8D/AFE7769D的集成式硬件加速DPD估算器和校正器为PA线性化提供了灵活高效的DPD解决方案。对于瞬时带宽高达200MHz（AFE7728D/AFE7768D）/300MHz（AFE7769D）以及DPD扩展带宽高达650MHz（AFE7728D/AFE7768D）/730MHz（AFE7769D）的信号，集成式DPD引擎可校正因PA非线性而导致的失真。专用GaN校正器可解决由于GaN PA电荷捕获所带来的长期非线性记忆效应。

数据手册：*附件：Texas Instruments AFE77x8D，AFE7769D RF收发器数据手册.pdf

特性

• 基于0-IF上变频架构的四通道（AFE7768D/AFE7769D）/双通道（AFE7728D）发送器
  • 每条链的RF传输DPD扩展带宽高达650MHz（AFE7728D/AFE7768D）/730MHz（AFE7769D）
• 基于0-IF下变频架构的四通道（AFE7768D/AFE7769D）/双通道（AFE7728D）接收器
  • 每条链的RF接收带宽高达200MHz（AFE7728D/AFE7768D）/300MHz（AFE7769D）
• 基于直接RF采样架构的反馈链
  • 观察到的RF DPD扩展带宽高达650MHz（AFE7728D/AFE7768D）/730MHz（AFE7769D）
• 可实现PA线性化的集成式CFR/DPD
  • 瞬时带宽高达200MHz（AFE7728D/AFE7768D）/300MHz（AFE7769D）
  • DPD扩展带宽高达650MHz（AFE7728D/AFE7768D）/730MHz（AFE7769D）
• 可实现PA线性化的集成式CFR/DPD
  • 具有可配置取消脉冲的多级CFR
  • 硬件加速DPD估算引擎
  • 基于信号动态的校正器，用于实现GaN PA线性化
  • 智能数据采集
• 射频频率范围：600MHz至6GHz
• 用于TX和RX LO的四路宽带分数N PLL和VCO
• 专用于生成数据转换器时钟的整数N PLL和VCO
• JESD204B和JESD204C SerDes接口支持：
  • 4个高达29.5Gbps的串行器/解串器收发器
  • 8b/10b和64b/66b编码
  • 16位、12位、24位和32位格式
  • 子类1多器件同步
• 间距为0.8mm的17mm × 17mm FCBGA封装

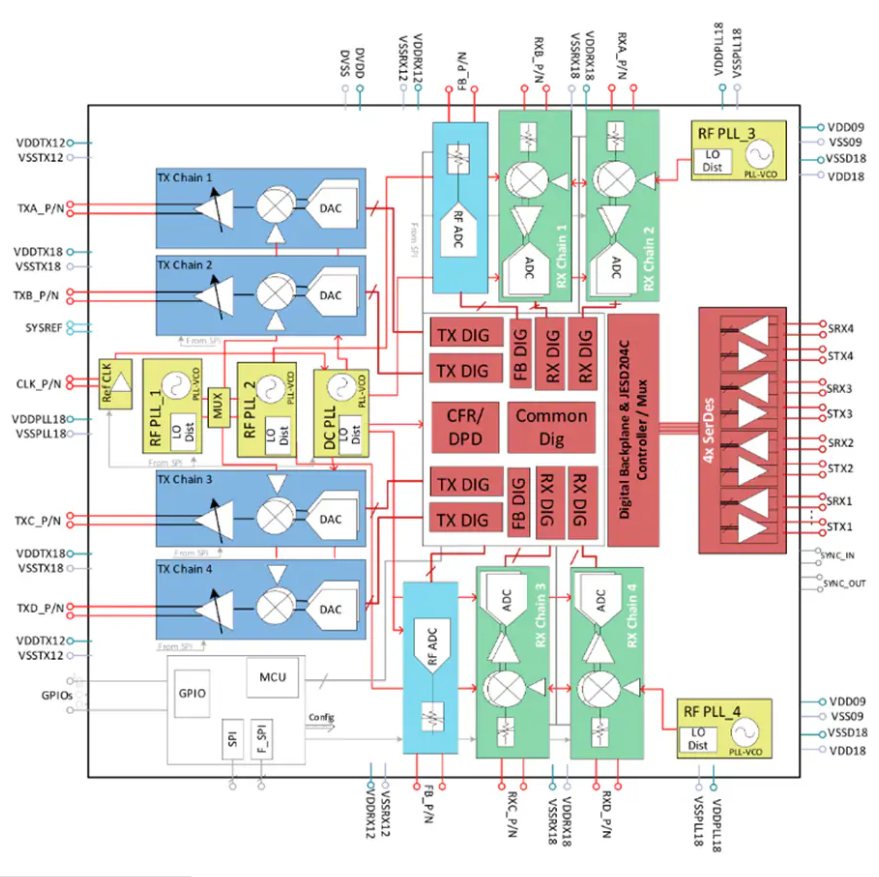

框图

德州仪器AFE77xxD系列射频收发器技术解析与应用指南

一、产品概述

德州仪器(TI)AFE77xxD系列是专为5G基站设计的高性能多通道射频收发器芯片组，包含AFE7768D/AFE7769D(四通道)和AFE7728D(双通道)三个型号。该系列采用17mm×17mm FCBGA封装(400引脚，0.8mm间距)，具有以下核心特性：

• ?多通道架构?：
  • 集成4/2个直接上变频发射链(AFE776xD/AFE7728D)
  • 集成4/2个直接下变频接收链
  • 双宽带RF采样反馈路径
• ?卓越的射频性能?：
  • 工作频段600MHz至6GHz
  • 发射链支持高达730MHz DPD扩展带宽(AFE7769D)
  • 接收链支持300MHz瞬时带宽(AFE7769D)
• ?先进的线性化技术?：
  • 集成CFR(峰均比降低)和DPD(数字预失真)引擎
  • 支持GaN PA特有的非线性记忆效应校正
  • 硬件加速DPD估计器

二、关键子系统分析

2.1 发射通道架构

每个发射链包含：

• 双14位3.3Gsps IQ DAC
• 可编程重构和DAC镜像抑制滤波器
• IQ调制器驱动39dB范围增益控制的宽带RF放大器
• 集成QMC(正交失配补偿)和LO泄漏消除算法

?性能参数?：

• 输出功率范围：-40dBm至+5dBm
• 噪声密度：-157dBm/Hz
• ACLR(5MHz offset)：-72dBc

2.2 接收通道架构

每个接收链包含：

• 28dB范围数字步进衰减器(DSA)
• 宽带被动IQ解调器
• 集成抗混叠低通滤波器的基带放大器
• 连续时间Σ-Δ ADC

?特色功能?：

• 自动增益控制(AGC)辅助电路
• RF过载检测保护
• 实时IQ失配补偿(QMC)

2.3 反馈路径设计

采用直接RF采样架构：

• 14位3.3Gsps RF ADC
• 双独立NCO实现快速频带切换
• 支持730MHz瞬时带宽(AFE7769D)
• 输入RF DSA提供增益控制

三、典型应用设计

?设计要点?：

• 采用JESD204B/C接口(4通道@29.5Gbps)
• 反馈路径实时监测PA输出特性
• DPD引擎动态校正非线性失真
• 支持TDD和FDD工作模式

3.2 小型蜂窝基站

?优化配置?：

• 使用AFE7728D降低通道数需求
• 关闭未使用通道以节省功耗
• 简化散热设计(θJA=8°C/W)
• 单芯片支持2T2R架构

四、硬件设计指南

4.1 电源设计

• ?多电压域管理?：
  • 1.2V数字核心电源(≤50mV纹波)
  • 1.8V模拟电源(≤30mV纹波)
  • 3.3V射频电源(≤20mV纹波)
• ?去耦方案?：
  • 每电源引脚配置10μF+0.1μF MLCC
  • 关键电源线宽≥0.5mm

4.2 布局建议

1. ?分区策略?：
   • 数字/模拟/射频严格分区
   • 敏感信号远离时钟线
2. ?接地设计?：
   • 采用多层板(≥6层)
   • 专用接地层
   • 关键接地点星型连接
3. ?散热处理?：
   • 底部散热焊盘充分连接
   • 建议使用热过孔阵列
   • 大功率应用时考虑散热片

五、应用领域

1. ?5G基础设施?：
   • 宏站射频单元(RRU)
   • 大规模MIMO天线系统
   • 小基站和微基站
2. ?专用通信系统?：
   • 军用战术电台
   • 卫星通信终端
   • 点对点微波链路
3. ?测试测量设备?：
   • 矢量信号分析仪
   • 综合测试仪
   • 无线设备生产线测试系统
