Texas Instruments SN74LV244B-EP低噪声八通道驱动器是八通道缓冲器和线路驱动器，具有三态输出，设计用于在2V至5.5V VCC 下运行。该器件配置为两组共四个驱动器，每个驱动器由各自的输出使能引脚控制。该器件完全适用于使用Ioff 的部分掉电应用。在器件断电时，I off电路禁用输出，防止电流回流流经器件造成损坏。~~Texas Instruments SN74LV244B-EP器件采用金键合线，温度范围为-55°C至+105 °C，并使用SnPb引线镀层。

数据手册：*附件：Texas Instruments SN74LV244B-EP低噪声八进制驱动器数据手册.pdf

特性

• 在2V至5.5V VCC 下运行
• 在5V电压下，最大tpd 为7.5ns
• 所有端口均支持混合模式电压操作
• Ioff 支持部分掉电模式运行
• 闭锁性能超过250 mA，符合JESD 17标准
• 环境工作温度范围：-55°C至+125°C
• 支持国防、航空航天和医疗应用
  • 受控基线
  • 唯一组装/测试厂
  • 唯一制造厂
  • 延长的产品寿命周期
  • 产品可追溯性

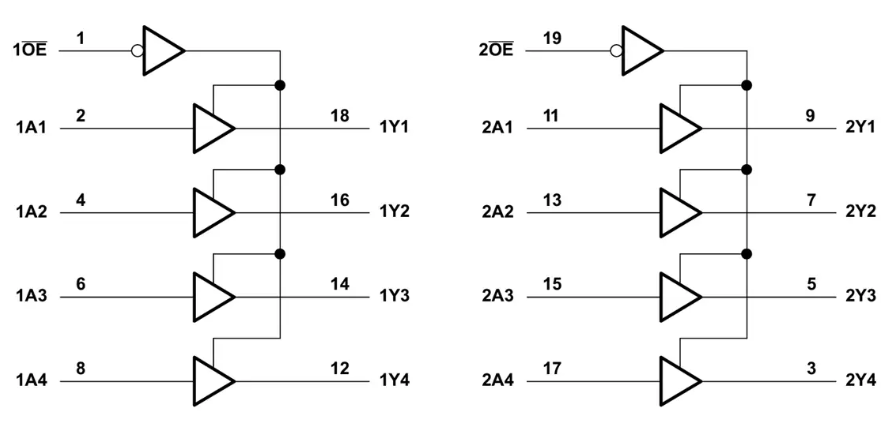

逻辑图

德州仪器SN74LV244B-EP低噪声八进制驱动器技术解析与应用指南

一、产品概述

德州仪器(TI)的SN74LV244B-EP是一款增强型2V至5.5V低噪声八进制缓冲器/线路驱动器，采用20引脚SOIC封装，专为严苛环境应用设计。该器件具有以下核心特性：

• ?宽电压工作范围?：2V至5.5V VCC操作
• ?军工级可靠性?：
  • 锁定性能超过250mA(符合JESD 17标准)
  • 工作温度范围-55°C至+125°C
  • 支持国防、航空航天和医疗应用
• ?低噪声设计?：
  • 优化的开关特性减少信号干扰
  • 集成Ioff部分掉电模式支持
• ?灵活控制?：
  • 分为两组四通道，每组独立输出使能控制
  • 3态输出支持总线共享架构

二、关键技术与性能参数

2.1 电气特性

2.2 时序特性(5V供电)

三、功能描述与工作模式

3.1 功能框图

器件分为两组四通道驱动器：

• 组1(1A1-1A4)由1OE控制
• 组2(2A1-2A4)由2OE控制
  每组独立使能，支持灵活配置

3.2 工作模式

1. ? 使能模式(OE=L) ?：
   • 输入信号透明传递至输出
   • 典型传播延迟5.5ns(5V供电)
2. ? 禁用模式(OE=H) ?：
   • 输出进入高阻态
   • 输出漏电流不超过5μA
   • 典型禁用时间12.2ns(5V供电)
3. ? 部分掉电模式(Ioff) ?：
   • 当VCC=0V时自动激活
   • 有效防止电流回流损坏器件

四、典型应用设计

?设计要点?：

• 每组4通道可独立控制
• 输出串联33Ω电阻改善信号完整性
• 使能信号应靠近控制器放置

4.2 工业输入隔离

?优势特性?：

• 宽电压兼容各类传感器信号
• 3态输出支持总线共享
• -55°C至+125°C宽温工作
• 军工级可靠性保障长期稳定运行

五、PCB布局指南

1. ?电源设计?：
   • 每个VCC引脚配置0.1μF去耦电容
   • 电源走线宽度≥0.3mm
2. ?信号完整性?：
   • 关键信号线长≤50mm
   • 避免90°转弯(建议45°弧线)
   • 输出端串联阻尼电阻(典型33Ω)
3. ?热管理?：
   • 使用2oz厚铜PCB
   • 增加接地散热过孔
   • 大电流应用时扩大敷铜面积
4. ?未使用引脚处理?：
   • 未用输入引脚必须接VCC或GND
   • 未用输出引脚可悬空

六、应用领域

1. ?工业控制系统?：
   • PLC数字量输入/输出模块
   • 工业总线驱动电路
   • 电机控制接口
2. ?汽车电子?：
   • 车身控制模块
   • 车载网络驱动
   • 电池管理系统
3. ?医疗设备?：
   • 医疗仪器数字接口
   • 患者监护设备I/O隔离
