ZDS3024E数字示波器：触发灵敏度可调，让“看不见”的信号无处遁形

本文导读

传统模拟触发器灵敏度固定，难以应对复杂测试场景。ZDS3024E凭借0div~1.5div可调触发灵敏度和全数字化架构，让工程师精准捕获微弱信号、抑制强噪声干扰，解决“抓不稳、漏信号”难题。本文将对比模拟与数字触发技术差异，详解触发灵敏度工程意义，并提供实用调节指南。

测试现场，你遇到过这些问题吗？

微弱的传感器信号“若隐若现”，强噪声环境下波形“疯狂跳跃”，关键的瞬态异常“转眼即逝”？这些问题的根源，往往指向同一个核心——示波器的触发系统。

作为示波器的“眼睛”，触发器的性能直接决定了信号捕获的精准度。传统模拟触发器的固定灵敏度设计，难以满足日益复杂的测试场景。致远仪器ZDS3024E数字示波器，采用数字触发器进行触发，避免了模拟触发器存在的信号抖动问题，实现高触发灵敏度，可动态调节的性能优势。

技术对比：为什么选择数字触发架构？

1、模拟触发器的技术局限传统模拟触发器依赖纯模拟电路，信号需要分为采样通路和触发通路并行传输。这种架构存在三个问题：灵敏度无法动态调节：触发门槛由固定的电阻、电容参数决定，面对信号幅度变化时只能“一刀切”，导致小信号“看不见”、强噪声“乱触发”。通路延时差异大：两条物理通路受环境温度、器件老化影响，延时差可达50ns以上，造成波形边沿频繁漂移，无法精准定位触发点。瞬态响应能力弱：触发后需等待电容放电复位，死区时间长，高频瞬态信号容易丢失，整体捕获效率偏低。

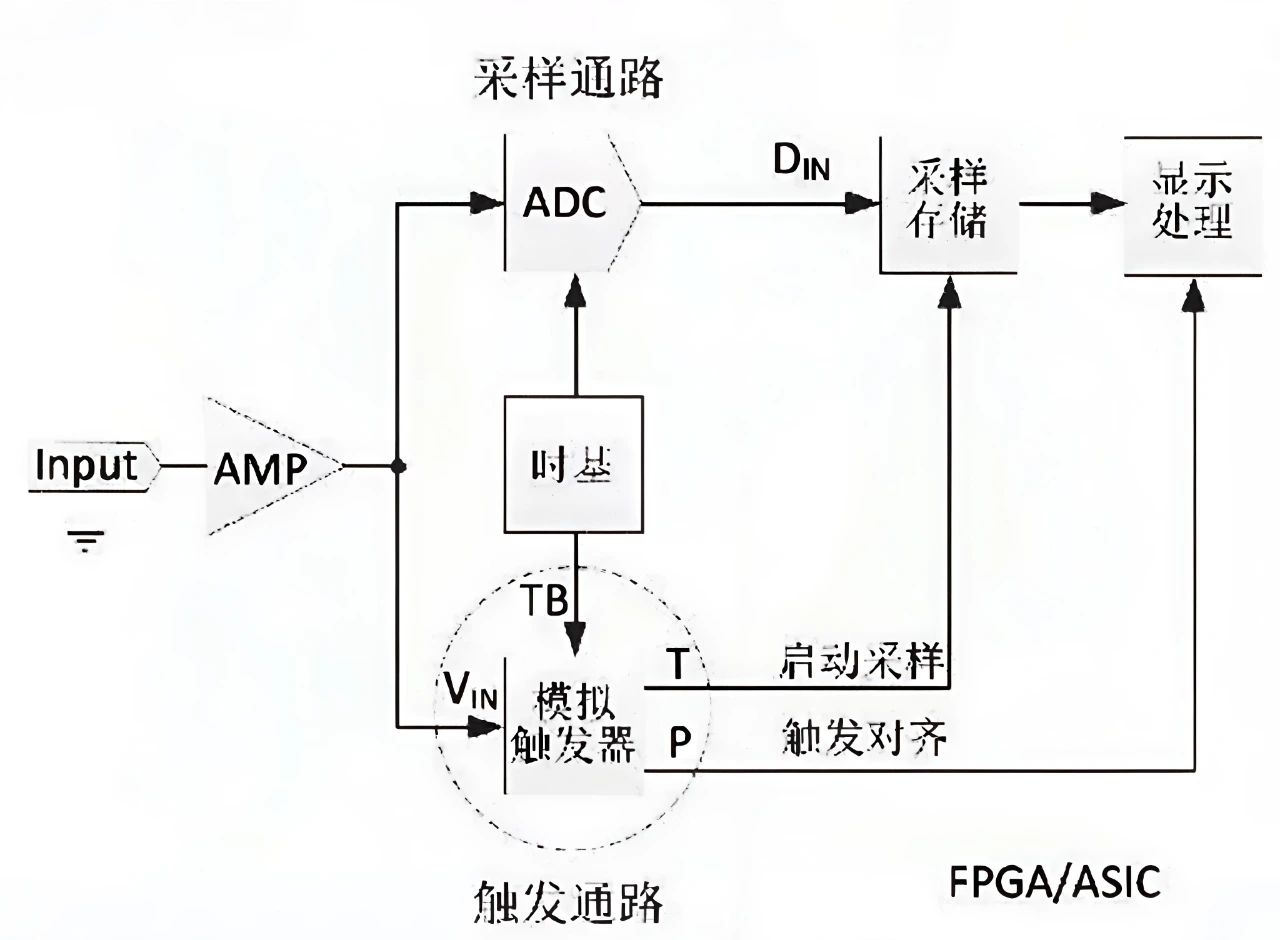

图1 模拟触发器原理图

2、ZDS3024E数字触发器的技术优势

ZDS3024E采用“采样即触发”的全数字化架构，信号经4GSa/s高速ADC直接量化后进入高性能FPGA处理，采样与触发共享同一数字通路，从根源上突破模拟触发器的局限：零通路差异：消除了物理通路延时，触发抖动时间仅为传统方案的1/10，波形边沿对齐精度达到ns级，即使是复杂的PWM信号也能稳定显示。全域灵敏度调节：支持0div~1.5div连续调节，既能捕捉5mV级微弱信号，又能抑制200mV强噪声干扰，一台设备适配全场景需求。瞬态捕获无死角：搭载1ns级数字TDC（时间数字转换器），大幅缩短死区时间，对偶发毛刺、电源瞬态等异常信号的捕获概率提升30倍以上。智能抗干扰算法：内置自适应噪声滤波模块，结合可调灵敏度，能精准区分10mV有效信号与5mV干扰噪声。

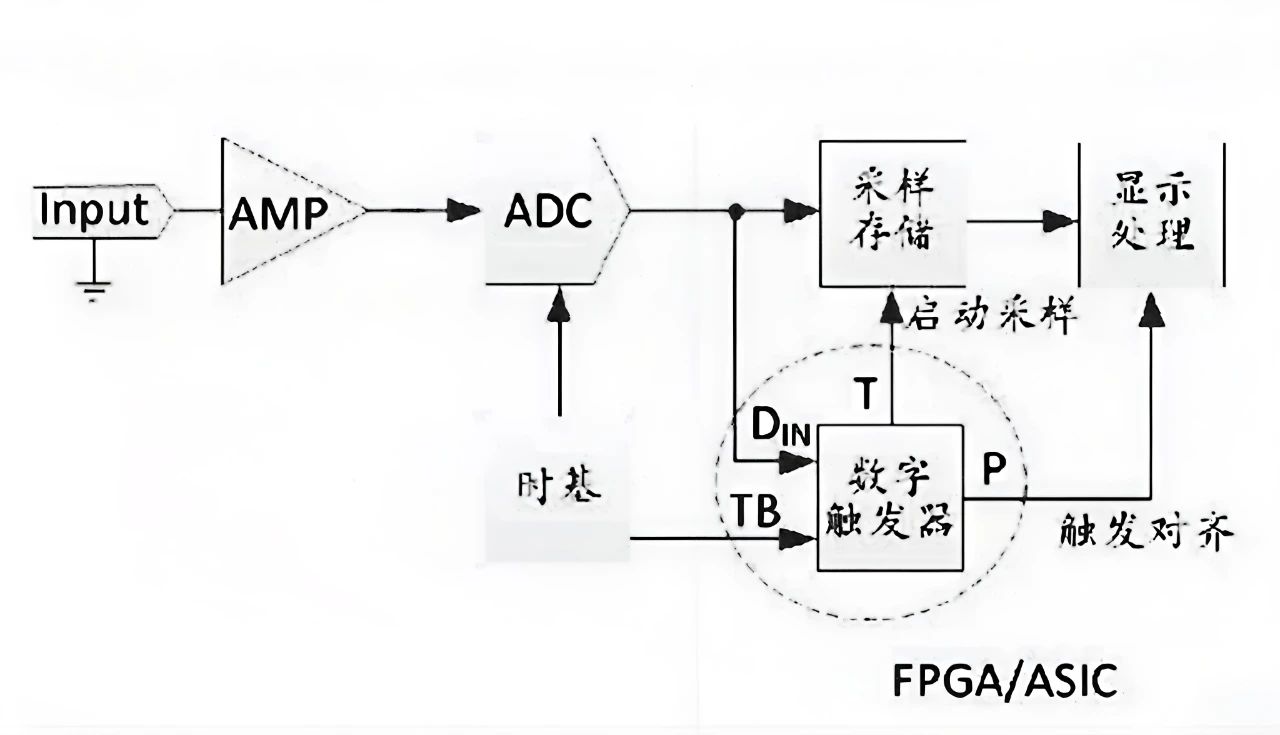

图2 数字触发器原理图

触发灵敏度：如何用“可调门槛”解决测试痛点？

1、什么是触发灵敏度？简单来说，触发灵敏度就是触发器对信号变化的“感知门槛”。对于ZDS3024E：灵敏度数值越小，感知越敏锐，能捕捉细微变化，但可能受噪声干扰；灵敏度数值越大，抗干扰能力强，但可能错过小幅度信号。它就像示波器的“智能过滤器”，ZDS3024E的0~1.5div触发灵敏度可调特性，让工程师能根据具体信号特性精确匹配最优参数。（ZDS3024E示波器触发灵敏度默认为0.3div。）

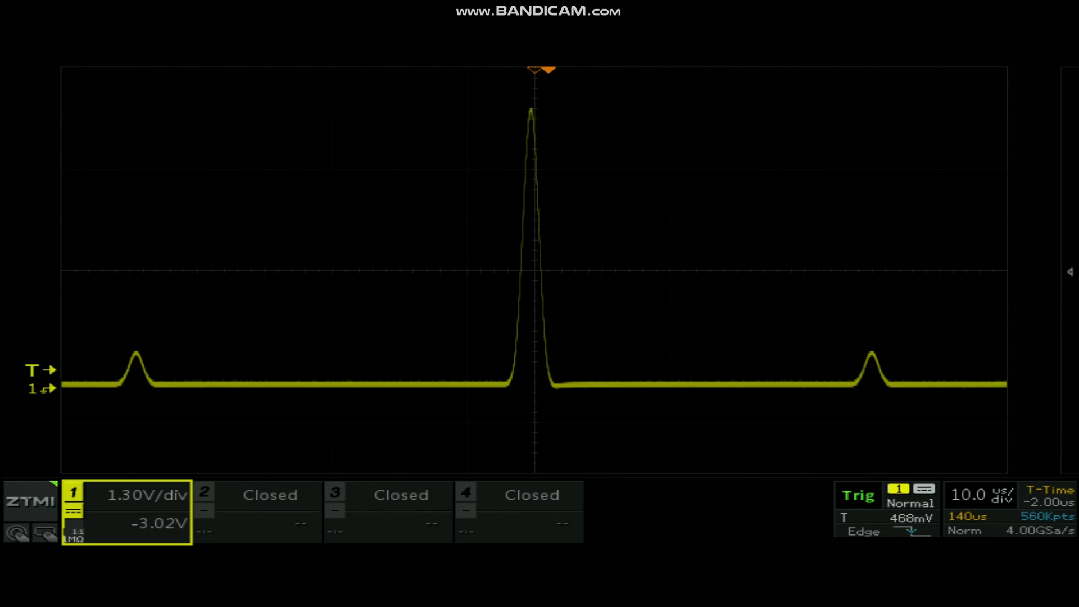

2、灵敏度过大过小会有什么问题？1）灵敏度过低导致的误触发现象：波形在屏幕上剧烈抖动，触发位置飘忽不定，甚至无信号输入时也在持续触发。观察动图可以看到原波形存在毛刺尖峰信号，在触发灵敏度为0div时出现误触发的情况。原因：电路中的噪声、干扰或信号上的微小毛刺，其变化量轻易超过了过低的灵敏度门槛，被误认为是有效触发信号。

图3 误触发动图情况

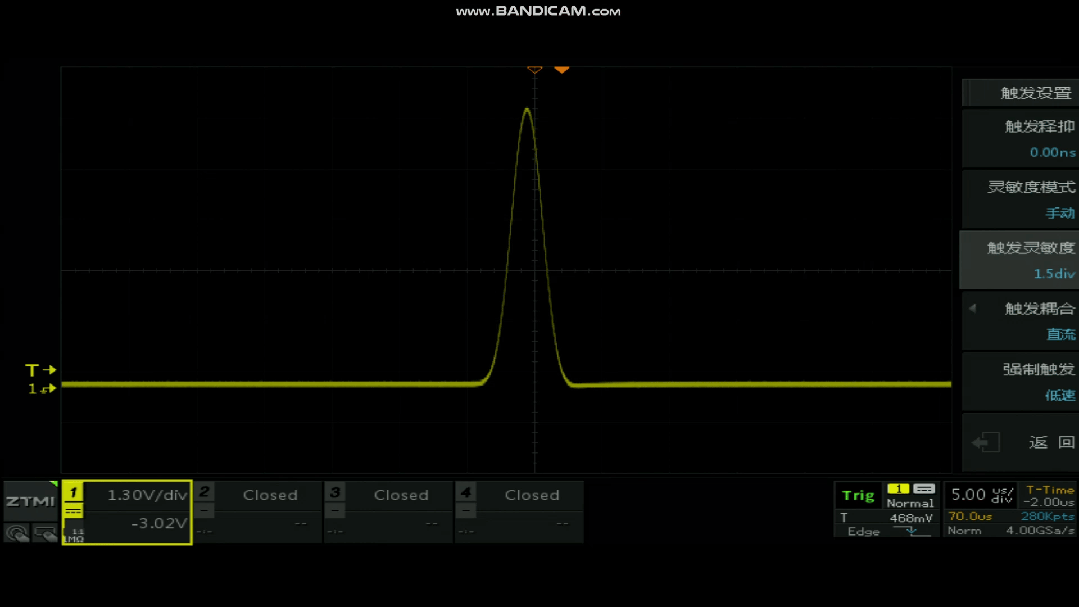

2）灵敏度过高导致的漏触发现象：明显存在的信号却无法稳定触发，特别是小幅度、缓边沿或带噪声的信号。观察动图可以看到原始波形存在毛刺尖峰信号，在触发灵敏度为1.5div时，会出现漏触发波形的的情况。原因：毛刺信号没能达到灵敏度设定的门槛值，触发电路无法准确触发出小信号，在大信号和小信号同时存在的场景这种情况更为常见。

图4 漏触发情况
3、触发灵敏度的重要性

区分信号与噪声：信号总是伴随着噪声。灵敏度设置得当，能让示波器忽略掉无用的噪声波动，只在真正的信号边沿到来时才触发；

保证触发稳定性：避免因噪声导致的“误触发”或“漏触发”，让波形稳定地显示在屏幕上；

影响捕获小信号的能力：对于幅度很小的信号，如微弱脉冲、传感器信号，灵敏度设置过低可能导致无法触发捕获。

如何使用ZDS3024E调对灵敏度参数？

为了能让示波器感知到更小的信号变化，更容易捕获到目标信号，尤其是小信号或边沿缓的信号，在保证稳定触发的前提下，应该尽可能降低灵敏度。

1、先找到信号

使用“Auto”模式，让目标信号大致显示在屏幕上，此时触发稳定性可以暂时忽略；

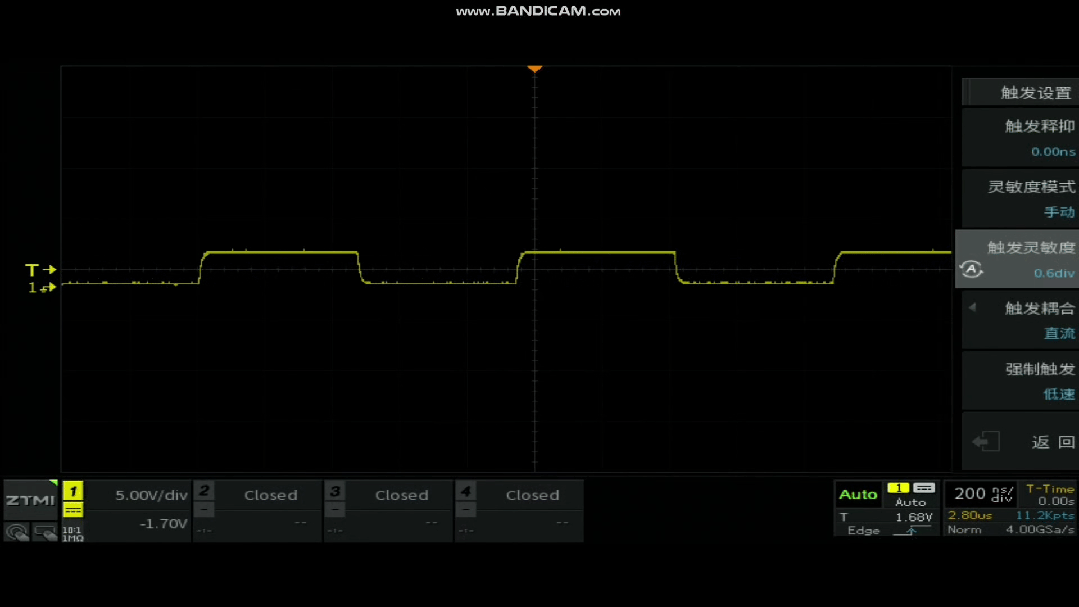

图5 波形捕获触发不稳定

2、微调与验证

若出现漏触发（无波形显示），逐步降低灵敏度值

若出现误触发（波形抖动），适当提高灵敏度值

• 重复调节直至波形稳定且无误触发

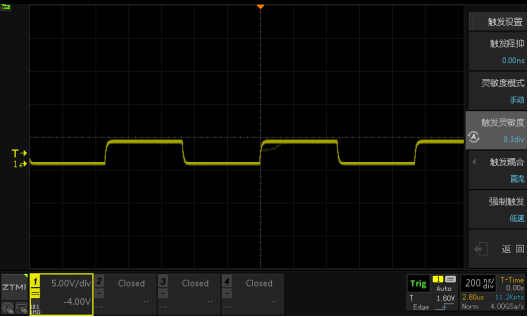

图6 波形捕获触发稳定

3、针对特殊信号

针对小信号或缓边沿，需要设置较低的灵敏度，配合使用高分辨率模式或带宽限制功能，进一步降低噪声影响。

总 结

ZDS3024E数字示波器通过可调触发灵敏度（0div~1.5div）和超低触发抖动（<5ns），实现了“小信号零遗漏、强噪声稳触发、瞬态异常全捕获”。无论是传感器信号调试、工业控制系统验证，还是电源完整性分析，可调触发灵敏度都能帮助工程师更准确地捕获目标信号，有效解决触发问题导致的测试困扰。
