PPEC电源DIY套件：图形化算法编程，解锁电力电子底层算法实践

PPEC 开关电源 DIY 套件是森木磊石推出的一种电力电子教学与实践工具，专为高校教学、学生实践及电子爱好者设计，旨在解决电力电子教学中“理论脱离实际”的痛点，深化电力电子教学改革，培养出更多高素质的电力电子人才。

一、PPEC开关电源DIY套件

PPEC 开关电源 DIY 套件全新升级版本兼容 PPEC32F334RBT7 控制芯片，配备最小系统板和 PPEC Workbench 电力电子智能化设计平台，为用户提供了一个接触和操作底层算法的便捷途径。

用户无需进行复杂的代码编写，可以一键套用工程模版，也可以通过图形化界面自定义控制算法，就能够轻松在实验室有限的环境中制作实物电路，快速开发电源。这种方式不仅降低了开发门槛，还保留了对底层算法的控制能力，具有很强的实践性和教育意义。

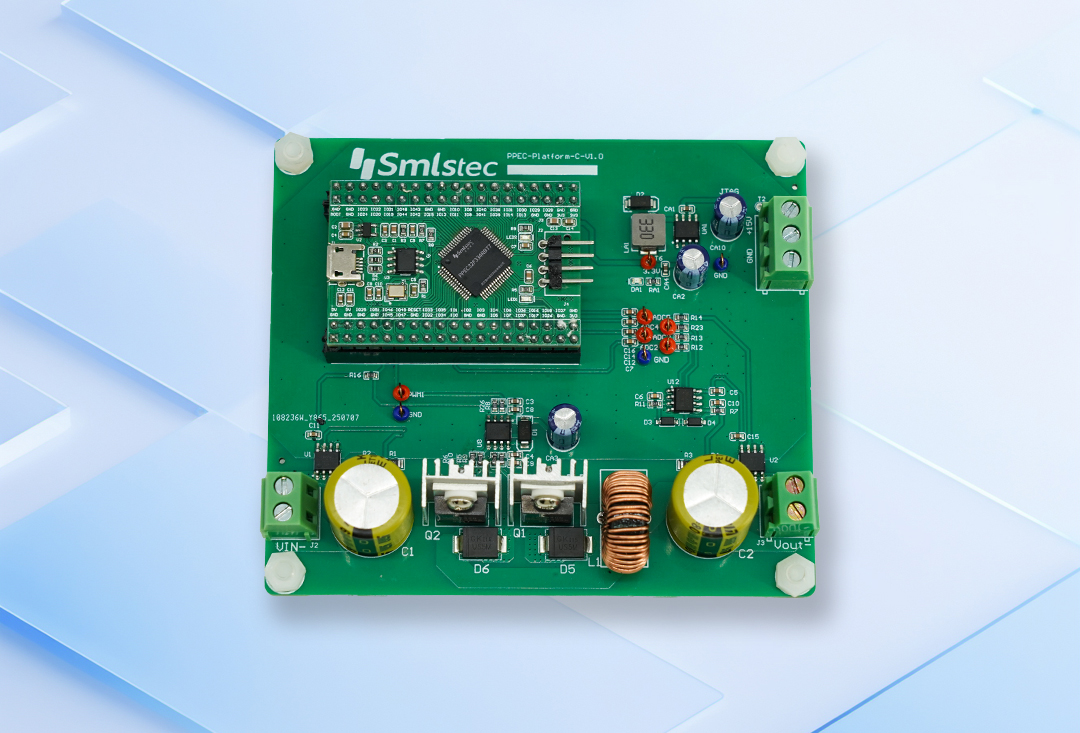

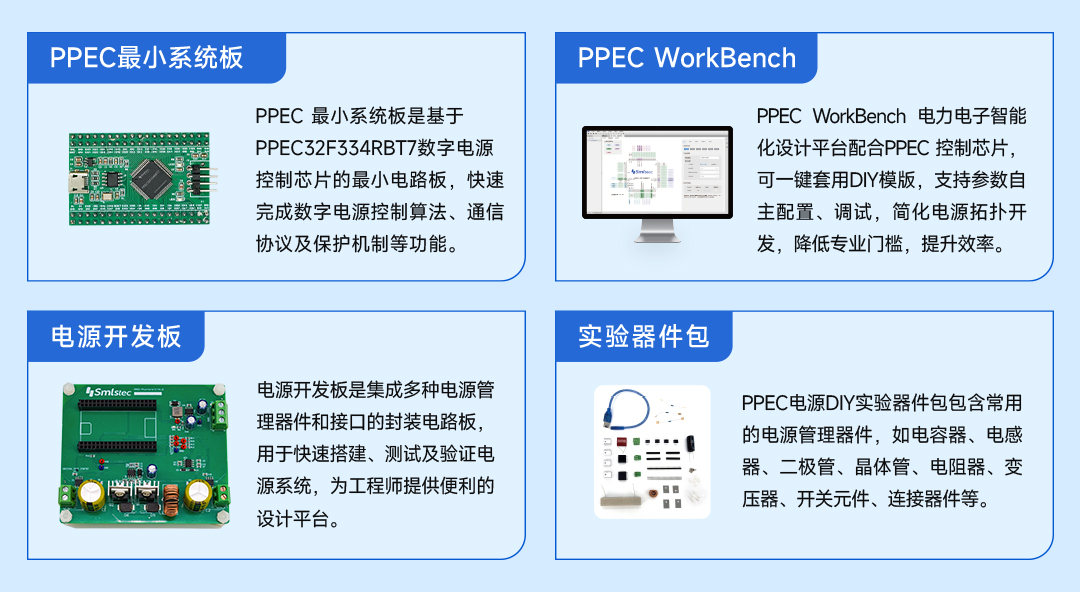

升级版开关电源 DIY 套件核心组件含：PPEC 最小系统板（PPEC32F334RBT7 芯片）、PPEC Workbnch 电力电子智能化设计平台、电源开发板以及实验器件包。

二、实践应用场景

PPEC 开关电源 DIY 套件聚焦“电源开发全流程实践”，通过“免代码开发+图形化交互+模块化硬件”，重构了电力电子教学范式，主要功能如下。

1、基础技能训练

▌焊接与电路组装：学生根据手册完成元器件焊接与电路板组装，连接PPEC控制核心，构建完整开关电源，培养硬件实操能力。

▌拓扑实验：支持常见开关电源拓扑的搭建与验证。

2、进阶调试与优化

▌电源参数可调：通过 PPEC Workbnch 电力电子智能化设计平台调节输出电压、电流、开关频率等，实现恒压/恒流模式切换。

▌底层算法可视化自定义：无需深入复杂的代码编写，通过图形化界面的模块拖拽、参数设置和连线操作来实现自定义控制算法，实现对开关电源的精准控制和优化。

▌动态调试优化：算法调整后立即生效，实时观测输出纹波、动态响应速度等关键指标，优化环路稳定性与效率。

3、教学与创新场景

▌高校实验课：用于电力电子、自动控制等课程的配套实验，替代传统仿真软件，提升动手能力。

▌毕业设计/竞赛项目：为学生及电子爱好者提供快速开发平台，支持大创项目或竞赛作品。

三、套件特点

▌实践性强：注重实践应用，助力学生实现理论到实践的跨越，数字控制芯片支持无代码编程，优化性能。

▌操作便利：简化电源开发，采用图形化编程平台和菜单式配置，通过简单的拖拽、连线方式即可实现自定义控制算法，完成在线调试优化。

▌资料齐全：附带详细资料，指导学生进行实验操作和开发，帮助理解和掌握电力电子原理和应用。

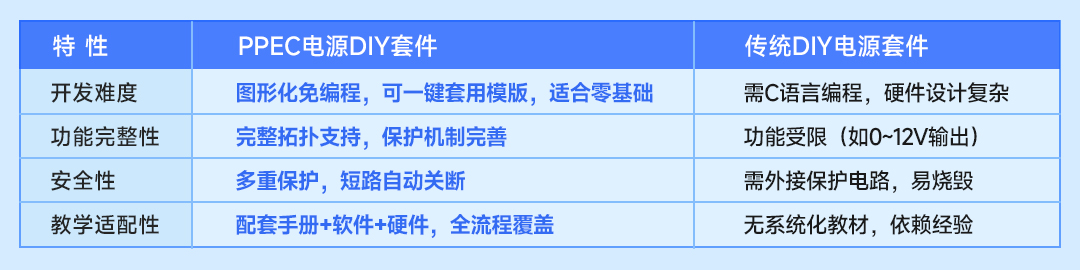

优势对比

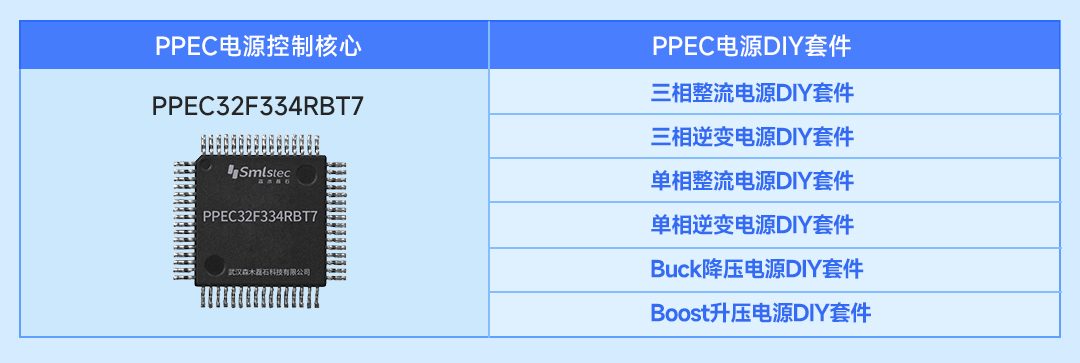

全新升级版套件兼容 PPEC32F334RBT7 控制芯片，无需更换芯片型号，用户即可自由实现多种电源 DIY。目前可实现电源拓扑 DIY 如下：

后续会开放更多电源拓扑 DIY，敬请关注。
