XTR111 是一款精密电压电流转换器,专为标准 0mA 至 20mA 或 4mA 至 20mA 模拟信号而设计,并提供高达 32mA 的信号源。输入电压和输出电流之间的比率由单个电阻器 RSET 设置。该电路还可以修改为电压输出作。
外部 P-MOSFET 晶体管提供高输出电阻和宽柔顺性电压范围,从比电源电压 VVSP 低 2V 到远低于接地电压的电压。
可调的3V至15V子稳压器输出为附加电路提供电源电压。
XTR111 采用 10 引脚 HVSSOP 和 VSON 表面贴装封装。
*附件:xtr111.pdf
特性
- 易于设计的输入/输出范围:0mA–20mA、4mA–20mA、5mA–25mA 或可配置电压输出
- 非线性:0.002%
- 低失调漂移:1μV/°C
- 准确度:0.015%
- 单电源作
- 宽电源范围:7V 至 44V
- 输出错误标志 (EF)
- 输出禁用 (OD)
- 可调稳压器:3V 至 15V
- 包:
- 10 引脚 HVSSOP
- 10 引脚 VSON
参数

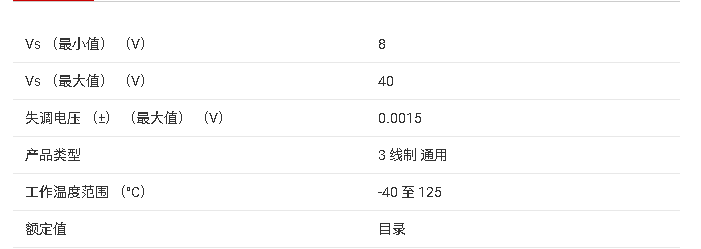

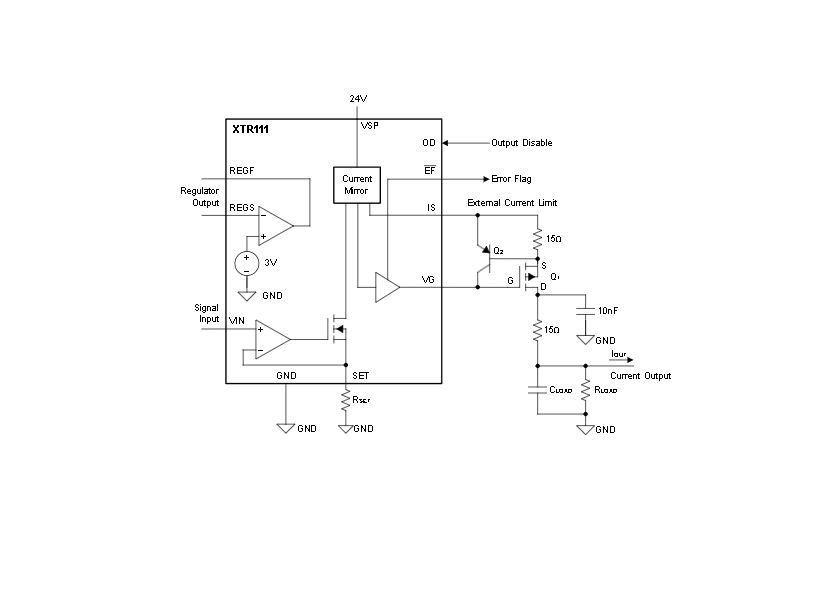

方框图
?1. 产品概述?
XTR111是德州仪器(TI)设计的高精度电压-电流转换器/变送器,支持工业标准电流输出范围(0-20mA、4-20mA、5-25mA)及可配置电压输出。其核心特性包括:
- ?高精度?:非线性误差低至0.002%,偏移漂移仅1μV/°C,整体精度0.015%。
- ?宽供电范围?:单电源7V至44V,适应严苛工业环境。
- ?集成功能?:内置可调稳压器(3V-15V输出)、错误标志(EF)和输出禁用(OD)控制。
?2. 关键特性?
- ?电流输出?:支持0-32mA,通过外部电阻(RSET)设定输入电压与输出电流比例(IOUT = 10 × VIN/RSET)。
- ?电压调节器?:提供3V-15V辅助电源,最大输出电流5mA,用于传感器供电或信号调理。
- ?保护机制?:
- 外部MOSFET实现高输出阻抗和宽电压兼容性。
- 错误标志(EF)检测断线、高负载等故障。
- 输出禁用(OD)引脚可抑制上电/断电瞬态。
?3. 应用场景?
?4. 设计要点?
- ?布局与散热?:需焊接热焊盘至PCB以优化散热,外部MOSFET需根据功耗选型。
- ?输入保护?:避免负电压输入(>300mV可能触发内部保护二极管),建议串联限流电阻。
- ?动态响应?:输出电流上升时间受外部FET栅极电容影响,需注意滤波设计(如10nF电容并联负载)。
?5. 封装选项?
- ? HVSSOP-10(DGQ) ?:3mm×4.9mm,热阻57.7°C/W(结到环境)。
- ? VSON-10(DRC) ?:3mm×3mm,热阻53.2°C/W(结到环境)。
?6. 典型电路示例?
- ?4-20mA输出?:通过电阻分压网络将0-5V输入转换为4-20mA输出(需外部参考电压)。
- ?电压输出模式?:负载直接连接SET引脚,支持0-10V输出(需跳线选择)。
?7. 文档支持?
包含详细引脚功能、电气特性、热性能数据及典型应用电路,适用于安全关键系统设计(参考TI功能安全文档SLMA002/SLMA004)。
-
