FFT快速傅里叶变换——方波及其谐波验证

FFT傅里叶变换是测试中很常用的一个功能，今天给大家分享一下

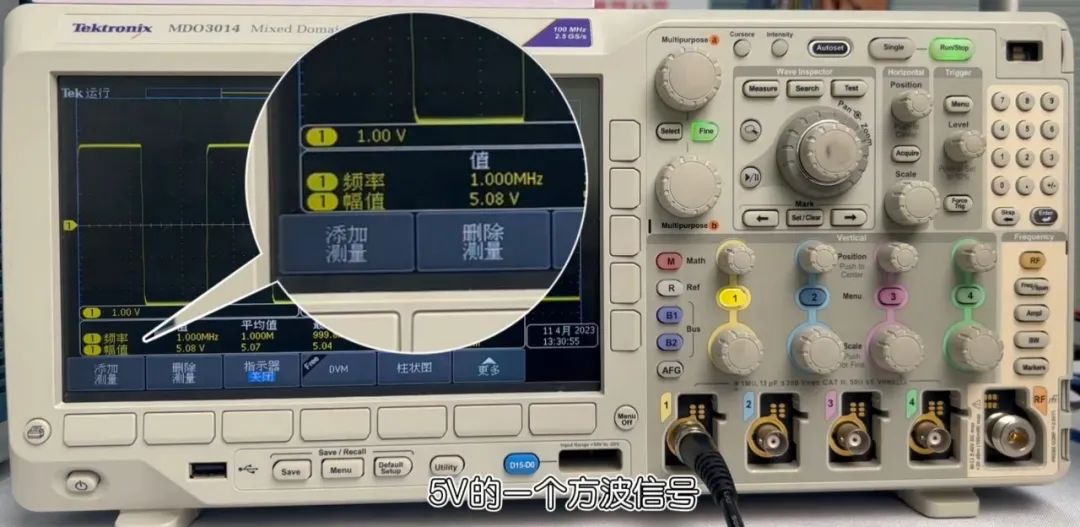

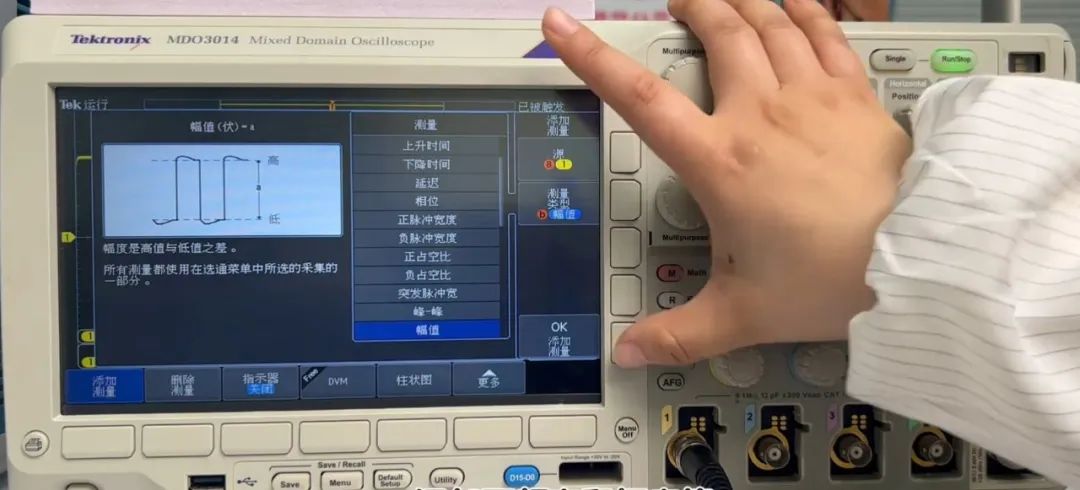

先给示波器一个方波信号，看下它的参数，加一下频率和幅度值，是一个1MHz、5V的方波信号

演示过程

我们看一下它的FFT信号是什么样的

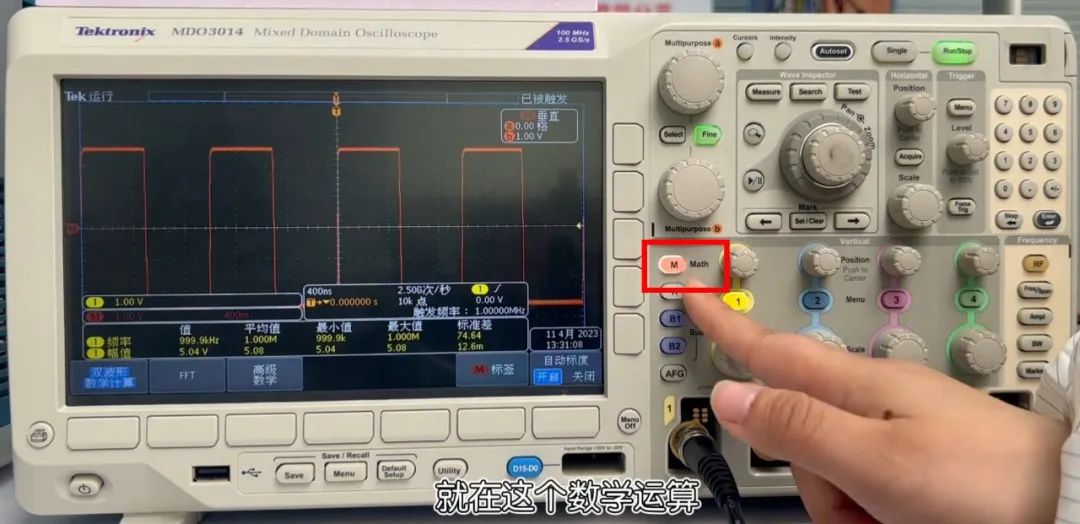

点击Math即数学运算，一般示波器的频谱模式的数学运算就在这个按键里面

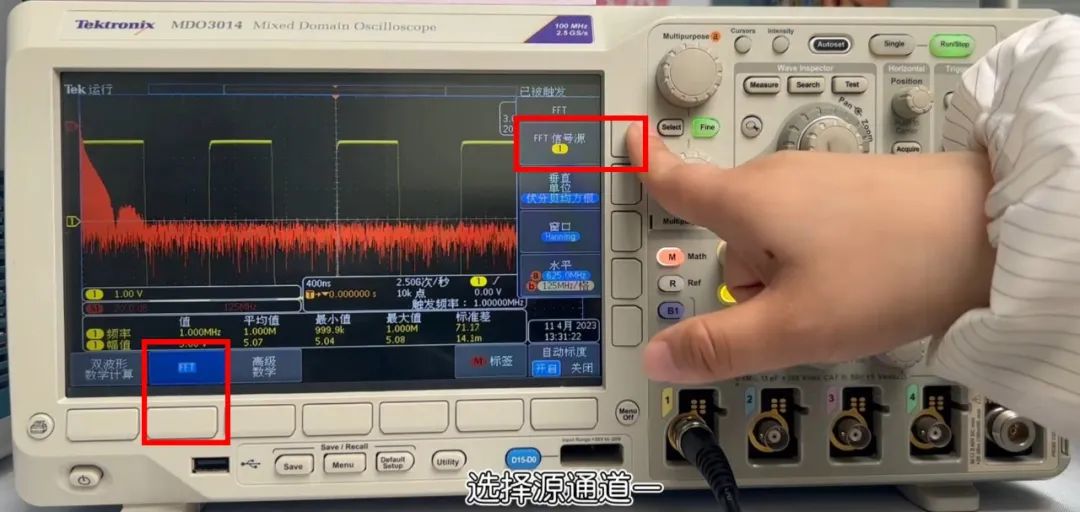

选择FFT功能，这就是它的频谱功能，选择源通道1

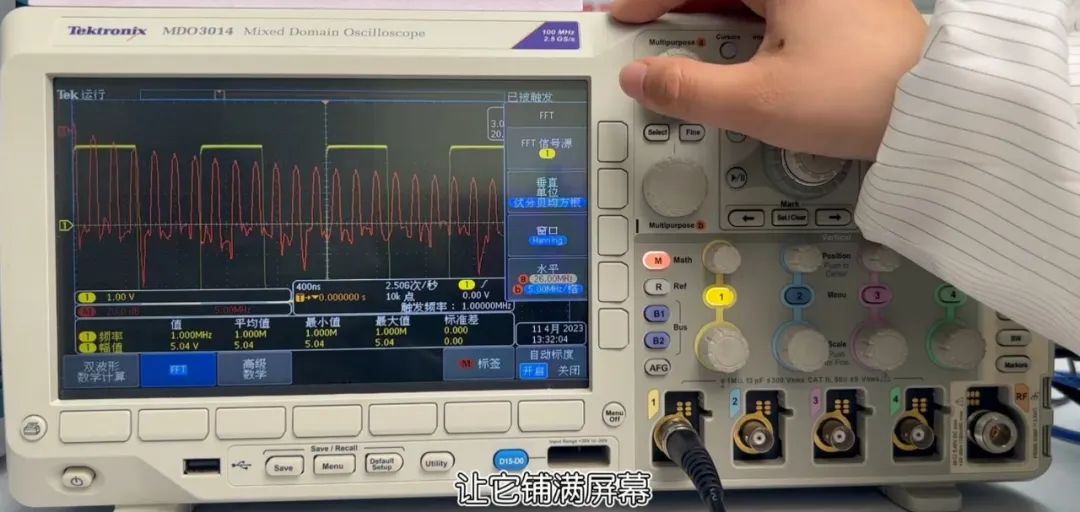

然后将它每格代表的信号调小，左右调它的信号，调到最合适的位置，如图中红色曲线就是它的频谱迹线

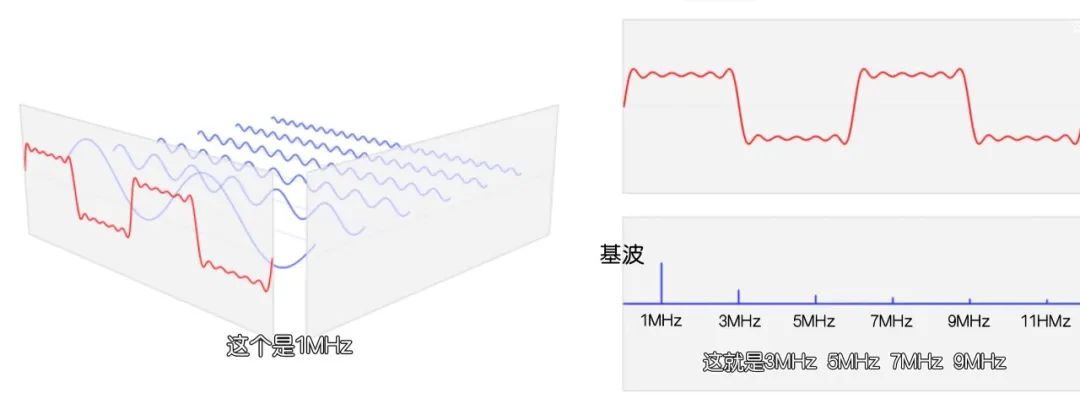

因为方波是由一个基波加它的无数个奇次谐波组成，这是1MHz，再加它的三倍五倍七倍，就是3MHz、5MHz、7MHz、9MHz等一系列的正弦波信号组成

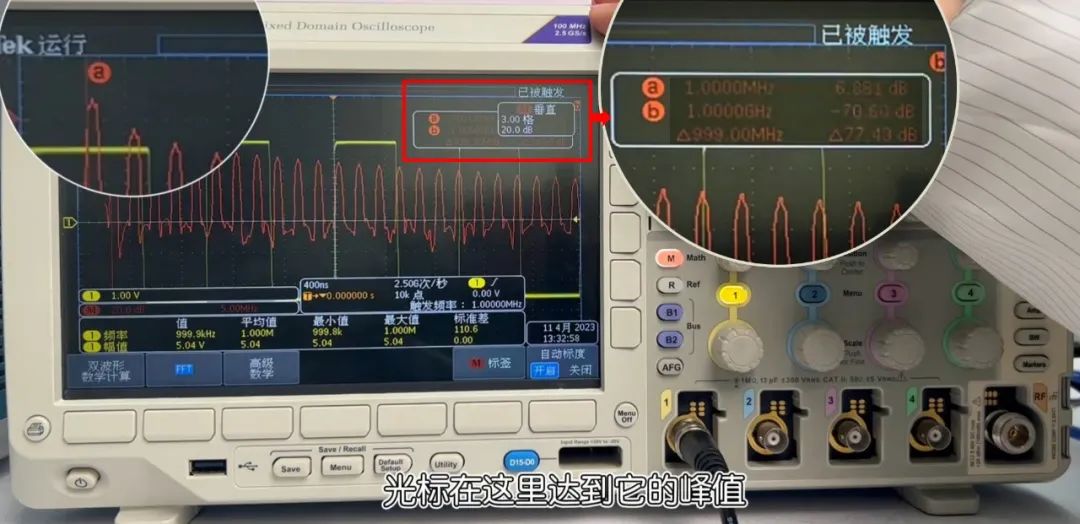

我们用光标a读一下它的峰值，可以看到峰值是1MHz，幅度值是6.84dB

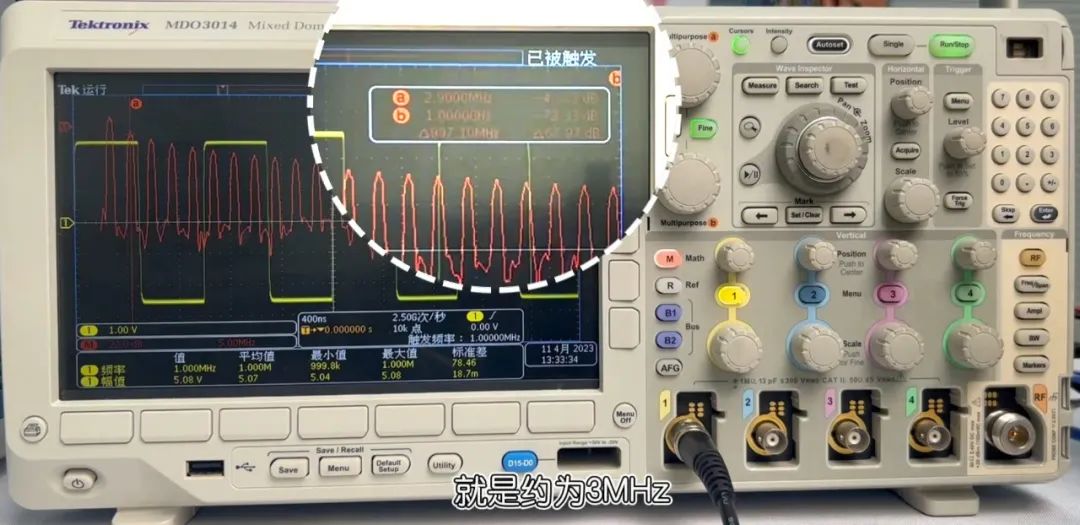

将光标a移动到第二个峰值，约等于2.9MHz即≈3MHz，是基波的3倍

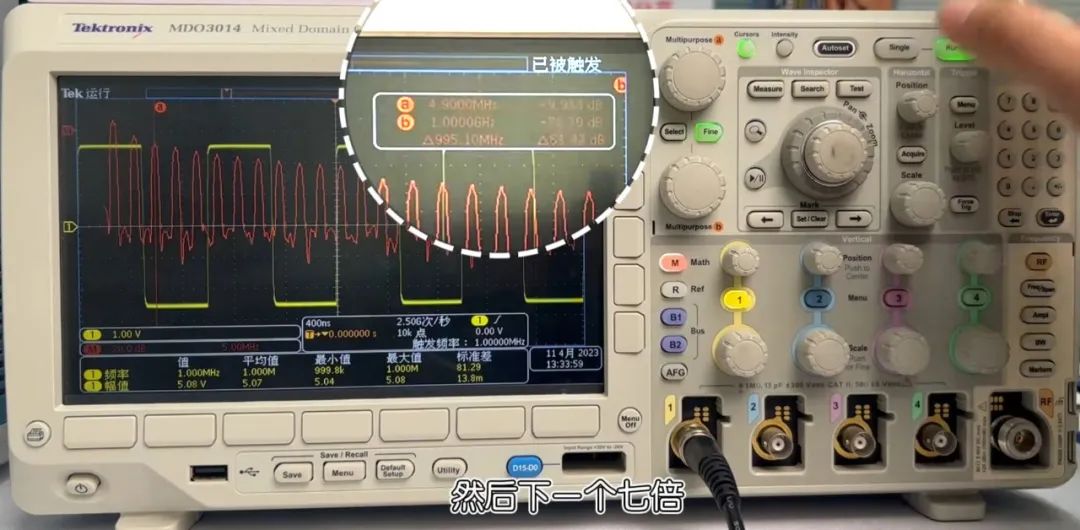

将光标a移动到第三个峰值，是4.9MHz，是基波的五倍信号，下一个就是七倍……以此类推

大家有没有观察这个示波器右侧下角有一个专门的频谱通道

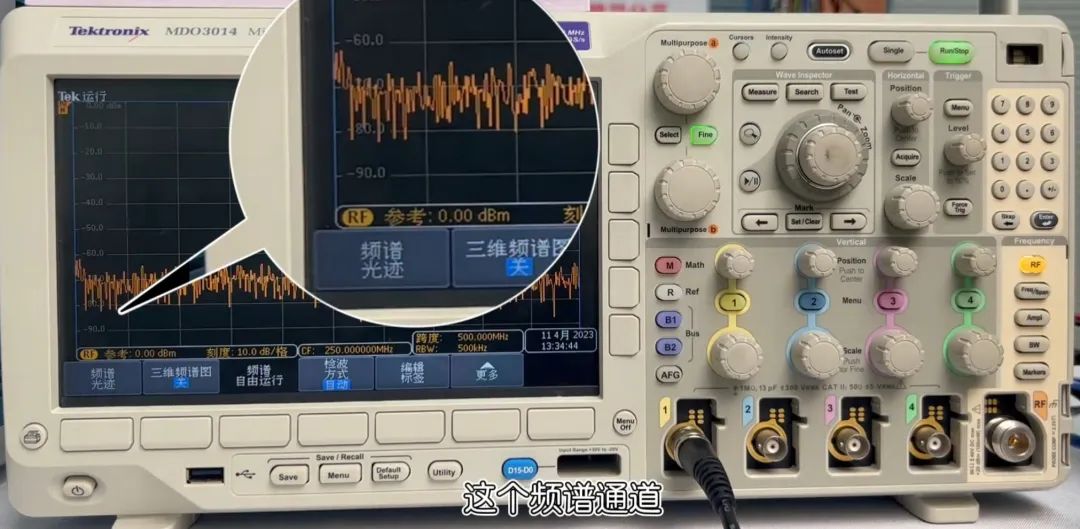

打开发现它的底噪也非常低，这个频谱通道和频谱分析仪的功能是一样的。但不是所有示波器都有这个频谱通道，所以一般还是用FFT来测试。

本次就讲到这里，大家如果有其它疑问，欢迎留言探讨~
