Texas Instruments OPT4003DNPQ1EVM评估模块设计用于快速轻松地演示OPT4003-Q1传感器的性能。OPT4003-Q1双通道（可见光和红外）、汽车、高速、高精度、数字环境光传感器设计用于各种照明条件和盖板材料。

数据手册：*附件：Texas Instruments OPT4003DNPQ1EVM评估模块数据手册.pdf

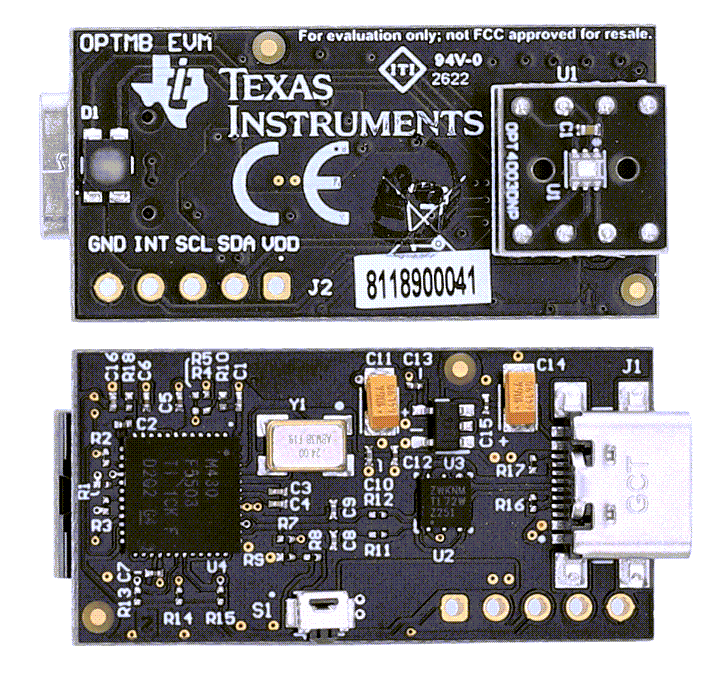

TI OPT4003DNPQ1EVM评估模块包括一组两个印刷电路板 (PCB)。第一块板是OPTMBEVM板，该板包括USB接口（与运行GUI评估软件的计算机进行通信）、插座（插入附连板）以及MSP430?微处理器（用作PC和插入插座的器件之间桥接器）。该板还为光传感器供电，并在光传感器和PC之间发送和接收适当的数字信号。第二块板是OPT4003-Q1附连板，其中包括OPT4001和去耦电容器。附连板插入主板，以便在插入时使用GUI软件进行快速评估，并移除附连，以便直接访问器件引脚进行评估。

特性

• 外形小巧
• USB硬件接口
• 直观的GUI软件
• 间距为100mil的测试点和可访问IC引脚的可拆卸附连板

概述

OPT4003DNPQ1EVM评估模块技术解析与应用指南

一、产品概述与核心特性

OPT4003DNPQ1EVM是德州仪器(TI)推出的光传感器评估模块，专为评估OPT4003DNPQ1双通道(环境光+红外)数字光传感器设计。该评估套件由两块PCB组成：OPTMB EVM主板和OPTCB coupon板，具有以下显著特点：

• ?双通道检测?：同时支持环境光(ALS)和红外(IR)通道检测
• ?高性能指标?：高精度数字输出，支持I2C通信协议
• ?模块化设计?：可拆卸coupon板便于独立测试
• ?完整评估平台?：包含USB接口、GUI软件和测试点
• ?汽车级认证?：符合AEC-Q100 Grade 1汽车电子标准

二、硬件架构与接口定义

1. 系统组成

? 主板(OPTMB EVM) ?：

• MSP430F5503微控制器
• USB Type-C接口
• 测试点和扩展接口

? Coupon板(OPTCB) ?：

• OPT4003DNPQ1光传感器IC
• 去耦电容
• 8针连接器接口

2. 关键接口与测试点

?核心连接器?：

• J1/J10：USB Type-C电源/数据接口
• J2：5针扩展头(未装配)

?关键测试点?：

• TP1：VDD监测点
• TP5：LDO_OUT输出监测
• TP9：PF(电源失效)信号
• TP11：PG(电源正常)信号

三、电气特性与性能参数

1. 主要技术规格

2. 工作模式配置

通过GUI软件可配置多种工作模式：

• ? 自动增益控制(AGC) ?：动态调整检测范围
• ?转换时间选择?：600μs至800ms共12档
• ?操作模式?：
  • 连续模式
  • 单次模式(带/不带AGC)
  • 低功耗模式

四、软件系统与评估流程

1. 软件安装与配置

1. 从TI官网下载Latte GUI软件(OPT4003DTS_EVM_Latte.exe)
2. 按向导完成安装(典型安装流程如图3-1至3-8所示)
3. 连接EVM到PC USB端口(图3-9)
4. 确认设备管理器正确识别COM端口(图3-10)

2. 基本操作流程

1. 启动Latte软件(图3-11)
2. 选择操作模式(连续/单次)
3. 配置转换时间和增益设置
4. 点击"Start Capture"开始数据采集
5. 实时查看光强度数据和波形图(图3-13/3-14)

3. 高级功能

• ?数据记录?：支持CSV格式保存测试数据
• ?寄存器访问?：直接读写传感器寄存器(图3-21)
• ?脚本开发?：支持Python脚本扩展功能

五、典型应用场景

1. ?汽车电子系统?：
   • 自动头灯控制
   • 雨量/光照传感
   • 座舱光照管理
2. ?工业控制?：
   • 设备状态监测
   • 安全光幕
   • 自动化光照控制
3. ?消费电子?：
   • 智能家居光照调节
   • 显示屏亮度控制
   • 安防监控系统
