宏集案例 | 使用TELE相序监控继电器确保螺旋输送机（绞龙）系统安全运行

螺旋输送机是一种由钢材制成的连续输送设备，可用于输送温度较高的粉末或固体颗粒等化工、建材产品，俗称“绞龙”。在物料输送设备这一技术领域，传统螺旋输送机占有较大比例。它既能水平输送也能倾斜和垂直输送，所采用的密闭输送结构，特别适用于输送粉尘较大的物料。因为其不扬尘、输送物料准确、输送机结构简单、操作方便、绿色高效的优势，螺旋输送机在矿产、粮食、能源、饲料、建筑业和化工等行业中得到广泛应用。

螺旋输送机结构简单，操作方便，但是在输送物料的过程中只能沿指定方向运行，如果系统启动时相序连接错误，将导致旋转轴上的叶片旋转方向发生变化。此时，螺旋输送机反向运行，容易造成叶片损坏，壳体变形，带动旋转轴旋转的电动机易因堵转而烧坏。此外，当线路中的三相电源缺相时，三相电流不均衡或过大，将引起线路中的设备，如电动机的迅速烧毁。这样一来，螺旋输送机将不能正常工作而影响生产环节的有序进行。

宏集方案

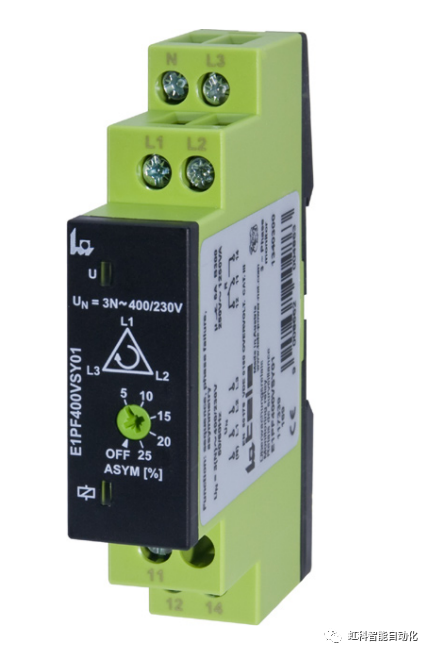

宏集TELE相序监控继电器

为了保障螺旋输送机的安全、有序运行，使其在在电源相序异常或缺相时停止运行，避免对设备性能造成影响，可以采用宏集HJ-E1PF400VSY01相序、缺相监控继电器。相序监控继电器主要用于相序和缺相的监控保护。当相序监测正常时，继电器动作吸合，三相线路正常运行。当相序和缺相监测不正常时，如，三相线路中任何一个相位缺相时，输出继电器断，三相线路进入保护状态，可以有效防止螺旋输送机设备的错误反向运动，并有效避免由于缺相导致的传动负载危险。

功能说明

宏集TELE相序监控继电器

No.1

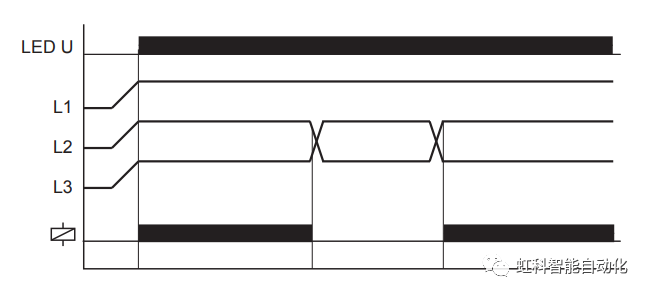

相序监控

当所有相位以正确的顺序连接，并且测量到的不对称性小于固定值时，输出继电器切换到接通位置（黄色LED亮起）。当相序改变时，输出继电器切换到关闭位置（黄色LED不亮）。

No.2

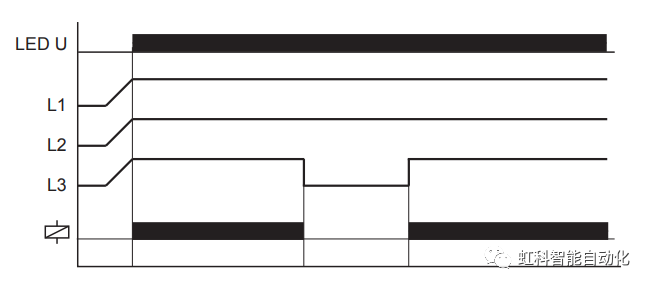

相位故障监控

如果其中一相发生故障，输出继电器R就会断开（黄色LED不亮）。

No.3

相位不对称监控

当不对称性超过ASYM-调节器的设定值时，输出继电器R切换到断开位置（黄色LED不亮）。用电设备的反向电压（例如，d电机只在两相上继续运行）不影响断电。

特性参数

? 电源电压=测量电压；

?精度：基本精度：≤5%（标称值）；调节精度：≤5%；重复精度：±2%；

?两个LED灯用于持续的状态监测；

?自熄灭塑料材质，防护等级IP40；

?可根据EN60715标准安装在DIN导轨TS 35上，简单快捷；

?1个转换触点

?宽度仅17.5毫米
