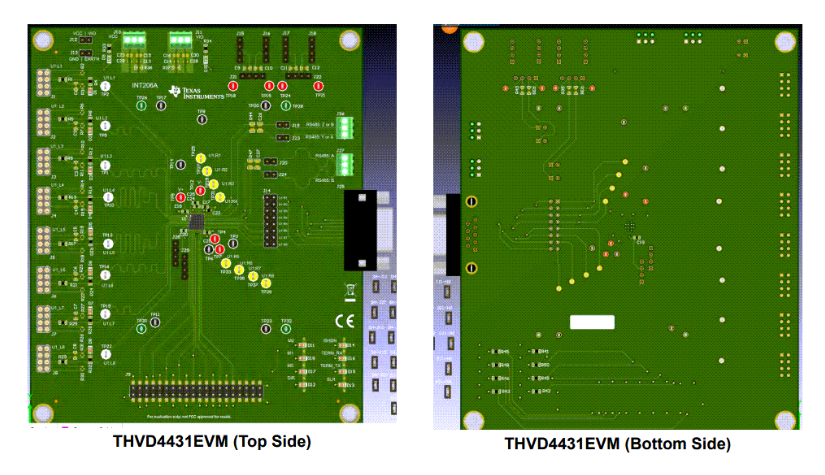

THVD4431EVM多协议收发器评估模块技术解析

Texas Instruments THVD4431EVM评估模块设计用于轻松演示THVD4431。THVD4431是一款RS-485/RS-232多协议收发器，支持全双工和半双工RS-485和3T5R RS-232配置。TI THVD4431EVM评估模块还采用环回模式，用于RS-232和RS-485，可实现片上诊断测试。

数据手册：*附件：Texas Instruments THVD4431EVM评估模块数据手册.pdf

特性

• 用于VCC 和VIO 连接的八个附加电源去耦电容器焊盘
• 0603电阻焊盘可用于在VIO 和VCC 端子的GND和EARTH连接之间创建电阻链路
• THVD4431RHA预安装到评估模块上
• 通过端子和接头引脚访问RS-232和RS-485总线信号
• 控制和数据信号的指示器（仅限V IO > = 3.3V的情况）

布局

一、产品核心特性

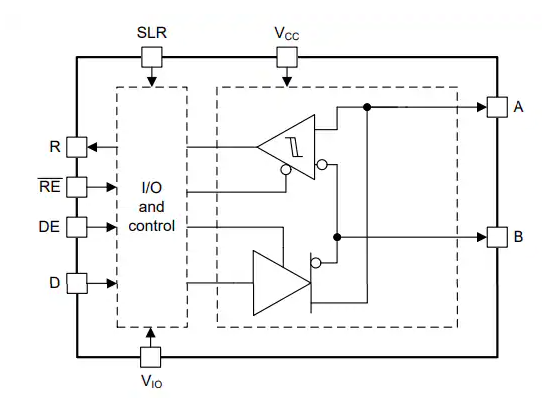

1. 多协议集成架构

THVD4431是TI首款集成RS-485与RS-232的多协议收发器，采用创新设计实现：

• ?3T5R RS-232通信?：支持3个发射器与5个接收器配置

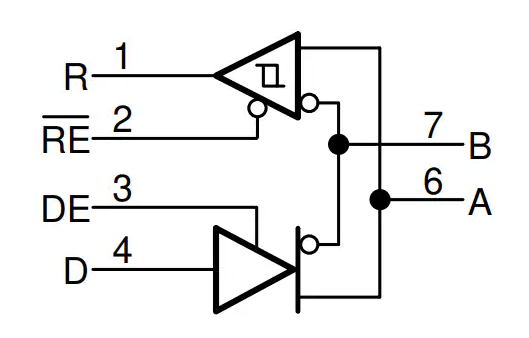

• ?双模RS-485通信?：支持半双工与全双工工作模式
• ?智能诊断功能?：集成RS-232/RS-485环回测试模式
• ?引脚共享技术?：通过MODE选择引脚实现协议切换

2. 关键电气参数

二、评估模块硬件设计

1. 电源系统配置

?单电源模式?：

• J12跳线短接使VIO=VCC
• J10端子接入3-5.5V电源
• 典型电流消耗28.5mA(空载)

?双电源模式?：

• J12跳线保持开路
• J10接3-5.5V(VCC)
• J11接1.65-5.5V(VIO)
• 支持逻辑电平转换功能

2. 工作模式配置

通过J9接口控制引脚设置：

• ?M0/M1/M2?：模式选择(参见表2-1)
• ?SLR?：摆率选择(20Mbps/500kbps)
• ?TERM_TX/TERM_RX?：集成120Ω终端电阻控制

?模式编码表?：

三、诊断与测试方法

1. 环回测试流程

?RS-232模式?：

1. 设置M2=0,M1=0,M0=0
2. 通过L1-L8发送测试模式
3. 监测R1-R8返回信号完整性

?RS-485模式?：

1. 设置M2=1,M1=1,M0=1
2. 启用内部驱动器短路
3. 验证接收数据与发送数据一致性

2. LED状态指示

当VIO≥3.3V时，板载LED提供实时状态显示：

• ? 红色LED(D1-D8) ?：对应L1-L8信号活动
• ? 绿色LED(D9-D10) ?：电源状态指示
• ? 控制信号LED(D11-D18) ?：显示SLR/DIR等控制引脚状态

四、设计注意事项

1. ?ESD防护?：操作时需佩戴防静电手环，存储时保持于防静电袋中
2. ?热管理?：RHA封装θJA=31.5°C/W，建议四层PCB设计
3. ?版本兼容?：注意THVD4431RHA的引脚9/16在不同版本功能差异
4. ?EMI对策?：2.3MHz固定频率PWM工作，建议添加共模扼流圈
