Texas Instruments AMC3311/AMC3311-Q1精密隔离放大器配有完全集成的隔离式直流-直流转换器，能实现器件低侧的单电源运行。增强型电容隔离栅具有很强的抗磁干扰能力，并已通过DIN EN IEC 60747-17 (VDE 0884-17) 和UL1577认证，并支持高达1200 V~~RMS~~ 的工作电压。该隔离栅可将系统中以不同共模电压电平运行的各器件隔开，防止低压侧出现的电压电平导致电气损坏或可能对操作员造成伤害。

数据手册：

AMC3311/AMC3311-Q1的输入针对直接连接高阻抗电阻分压器（通常用于检测高电压）进行了优化。集成式隔离直流/直流转换器可测量非接地参考信号，并使该器件成为嘈杂空间受限应用的独特解决方案。高直流精度和低温漂支持精确的电压监控和控制。 AMC3311/AMC3311-Q1采用宽体16引脚SOIC封装，额定温度范围为–40°C至+125°C。Texas Instruments AMC3311-Q1器件符合汽车应用类AEC-Q100标准。

特性

具有集成直流-直流转换器的单电源运行（3.3V或5V）
输入电压范围 (2V)，优化用于具有高输入阻抗的电压测量
固定增益：1.0
低直流误差
- 失调误差：±1mV（最大值）
- 失调漂移：±10?V/°C（最大值）
- 增益误差：±0.2%（最大值）
- 增益漂移：±40ppm/°C（最大值）
- 非线性：±0.02%（最大值）
高共模瞬态抗扰度 (CMTI)：85kV/?s（最小值）
系统级诊断特性
符合CISPR-11和CISPR-25 EMI标准
安全相关认证
- 6000VPK增强隔离符合DIN EN IEC 60747-17 (VDE 0884-17)
- 符合UL1577标准且长达1分钟的4250V~~RMS~~ 隔离
完全指定扩展工业温度范围：-40°C至+125°C

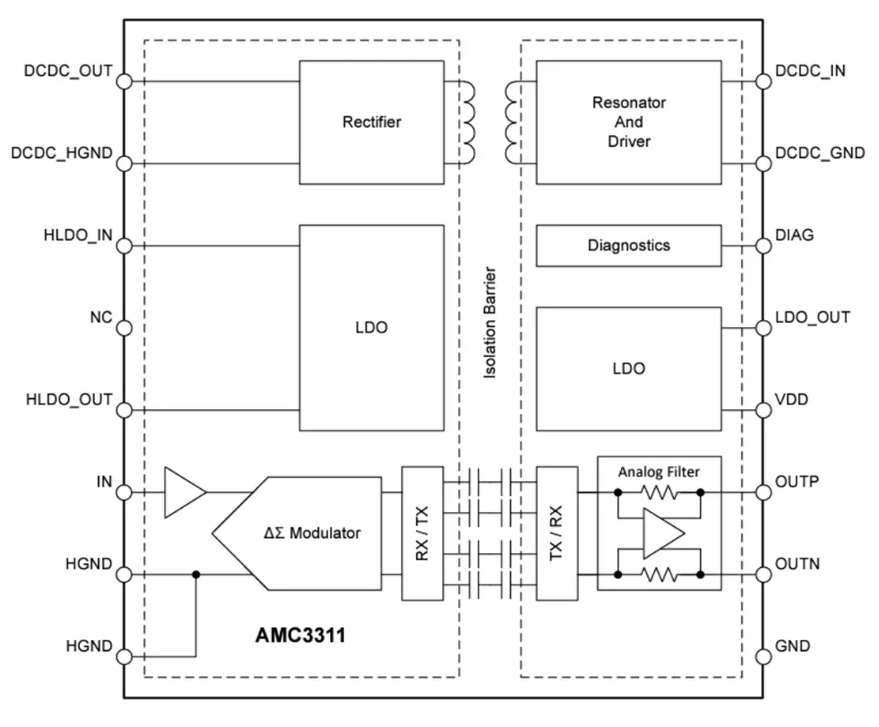

功能框图

AMC3311精密隔离放大器技术解析与应用指南

一、产品核心特性与创新架构

1. 集成隔离电源设计

AMC3311是TI推出的具有集成DC/DC转换器的精密隔离放大器，其创新特性包括：

?单电源供电?：仅需3.3V或5V低侧供电即可工作，集成DC/DC转换器输出3.1-4.65V高侧电压
?高精度测量?：±0.2%最大增益误差，±10μV/°C偏移漂移，支持-40°C至+125°C工业温度范围
?强化隔离?：通过DIN EN IEC 60747-17(VDE 0884-17)和UL1577认证，支持6000VPK隔离电压

2. 关键电气参数

参数	规格值	测试条件
输入电压范围	-0.1V至2V	线性工作范围
增益误差	±0.2%(max)	全温度范围
非线性度	±0.02%(max)	VIN=0-2V
共模瞬态抗扰度(CMTI)	85kV/μs(min)	恶劣电磁环境适用
隔离工作电压	1200VRMS	持续工作电压
