电驱动系统EMC测试整改：设计到整改的全链路优化

深圳南柯电子｜电驱动系统EMC测试整改：设计到整改的全链路优化

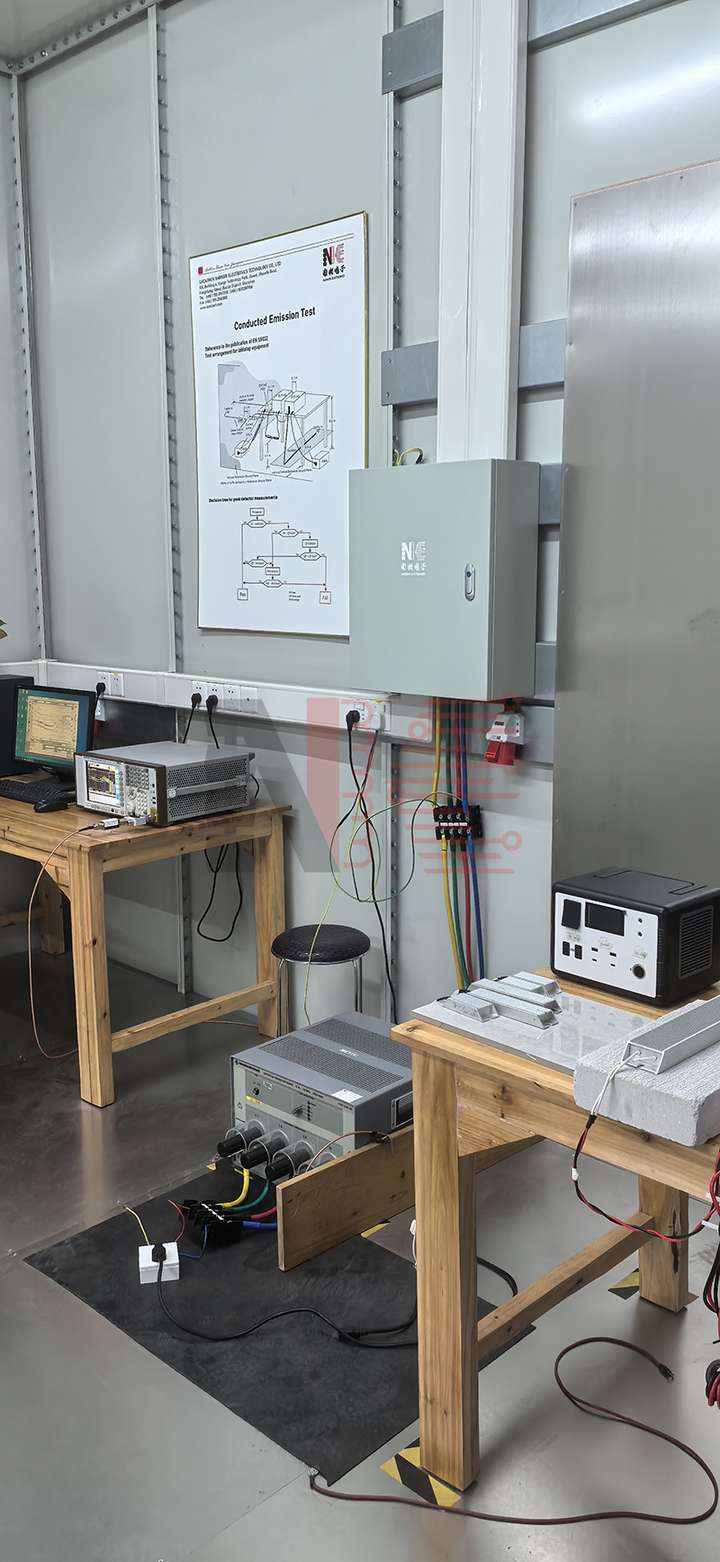

在新能源汽车智能化、网联化发展的背景下，电驱动系统作为核心动力源，其电磁兼容性（EMC）直接关系到车辆安全性与可靠性。据统计，电磁干扰（EMI）问题导致新能源汽车故障的比例高达35%，其中电机控制器、DC-DC转换器等部件是主要干扰源。EMC测试的终极目标是通过"发射控制"与"抗扰度验证"双重手段，确保设备在复杂电磁环境中既不干扰其他系统，也能抵御外部干扰。今日，深圳南柯电子小编将分析电驱动系统EMC测试整改的多个维度，深入解析其价值所在。

一、全球EMC测试标准体系解析

1、国际标准框架

（1）CISPR 25：定义车辆设备辐射与传导发射限值，覆盖30MHz-1GHz频段，新增新能源车高压系统测试条款；

（2）ISO 11452：规定零部件级抗扰度测试方法，如大电流注入法（BCI）模拟车载电磁环境。

2、中国标准演进

（1）GB/T 18655-2018：整合充电状态下整车与部件的辐射/传导测试要求；

（2）GB/T 36282-2018：明确驱动电机系统宽频段（150kHz-6GHz）测试规范。

3、区域差异应对

欧盟ECE R10要求整车级辐射抗扰度达100V/m，而美国FCC Part 15对数字设备辐射限值更为严苛，企业需通过模块化设计实现多标准覆盖。

二、电驱动系统EMC测试整改的整改技术路径

1、近场扫描定位

使用频谱分析仪配合近场探头，精准定位电机控制器PCB的高频噪声源，如IGBT驱动回路。

2、分层抑制策略

（1）源端抑制：在IGBT模块增加RC吸收电路（10Ω/0.1μF），降低di/dt至50A/μs以下；

（2）路径阻断：直流母线增加共模电感（1mH/100A），抑制共模电流传播；

（3）屏蔽强化：对OBC外壳喷涂导电漆（表面电阻＜1Ω），形成法拉第笼效应。

3、系统级优化

调整DC-DC转换器开关频率至50kHz，避开27MHz谐波点，同时优化PCB层叠设计，确保高频信号层与地层紧密耦合。

三、电驱动系统EMC测试整改的行业典型案例分析

1、某车企电机控制器整改

（1）问题：100kHz-30MHz频段传导发射超标6dB。

（2）方案：

①电源输入端增加π型滤波器（X电容0.47μF+共模电感1mH+Y电容2.2nF）；

②优化驱动电路布局，缩短IGBT栅极回路长度至2cm。

（3）效果：发射值降低至55dBμV以下，满足GB/T 18655限值要求。

2、车载充电机辐射整改

（1）问题：30MHz-1GHz频段辐射超标。

（2）措施：

①输入滤波器增加三级LC滤波（截止频率1MHz）；

②外壳接缝处增加导电橡胶条，屏蔽效能提升20dB。

（3）结果：辐射场强从45dBμV/m降至32dBμV/m，通过CISPR 25认证。

四、电驱动系统EMC测试整改的前瞻性设计与测试策略

1、设计阶段预防措施

（1）仿真先行：利用ANSYS Maxwell建模，预测电机绕组电磁场分布，优化磁路设计；

（2）模块化隔离：将控制单元与功率单元分腔布置，中间加装金属隔离板。

2、测试流程优化

（1）预测试阶段：使用近场探头快速扫描，定位潜在干扰点；

（2）正式测试：采用五段式频率扫描法（30-1000MHz分五段），提升测试精度。

3、成本控制方案

通过预研阶段仿真验证，可减少30%的整改成本。某车企实践显示，设计阶段投入10万元进行EMC预评估，后期整改费用从80万元降至20万元。

五、电驱动系统EMC测试整改的未来技术趋势

随着800V高压平台普及，EMC测试将面临更严苛挑战。行业正在探索：

1、碳化硅器件应用：SiC MOSFET的di/dt达100A/μs，需开发新型吸收电路；

2、无线充电兼容：GB/T 38115-2019要求同时满足3.7kW无线充电与EMC标准；

3、AI辅助诊断：利用机器学习分析测试数据，自动生成整改建议。

总之，电驱动系统EMC测试整改需构建"标准-设计-测试-优化"闭环体系。通过深入理解电驱动系统EMC测试整改的测试标准、掌握分层抑制技术、借鉴行业案例经验，企业可系统化提升产品电磁兼容性，在新能源汽车市场竞争中占据先机。
