华昕电子|高性能Glass晶振,高性价比赋能

高性能Glass晶振

高性价比赋能可穿戴领域

Huaxin华昕是一家专注晶振研发生产的实业公司，致力于全系列无源晶体、有源晶振、温补晶振、32.768KHz时钟晶体、差分晶振的研发生产。应用领域广泛，助力数码产品高效精准运行。

01以市场为导向

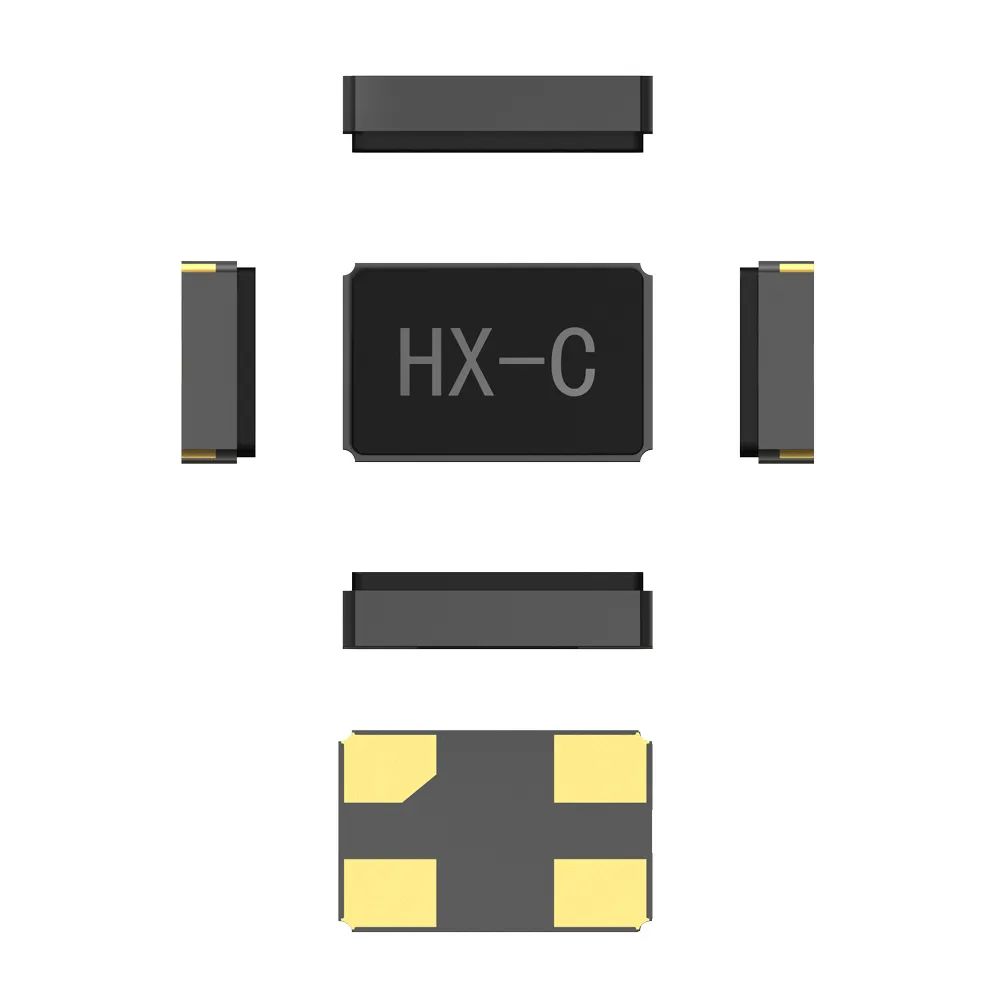

随着市场的飞速发展，高可靠性、高效率、高性价比的元器件越来越受欢迎，尤其在消费类可穿戴领域、数传领域、音频领域的需求越发迫切。为此，华昕新推出3G系列--3225封装高性能Glass陶瓷晶振，特别为这些领域提供解决方案。

023G系列-Glass3225晶振应用表现

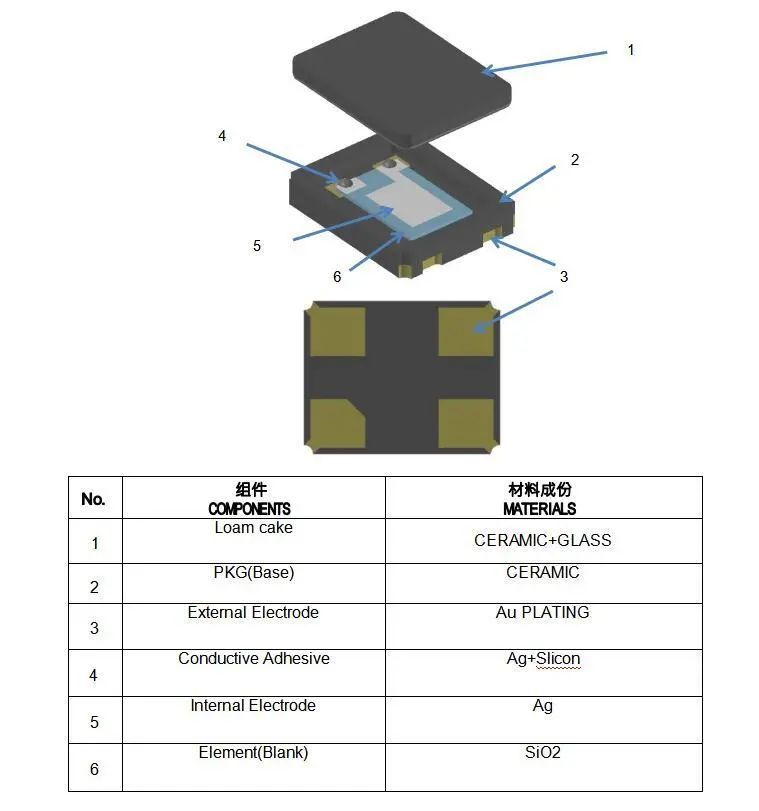

3G系列显著特点就是陶瓷玻璃（CERAMIC+GLASS）材质的上盖，它在330℃高真空环境下与基座高温烧结在一起，形成高气密性，从而进一步提高其稳定性。

晶片的材质和工艺是跟传统金属封装的材质和工艺是一致的，电气参数与传统金属封装基本一致。

Description	Glass Crystal 3225
Series	3G
Packaging	Tape & Reel
Frequency	8MHz ~ 54MHz
Operating Mode	Fundamental
Load Capacitance	12pF or specify
Frequency Tolerance (at 25℃)	±10ppm max.
Operating Temperature	-40℃~+85℃
Frequency Stability	±30ppm max.
ESR (Equivalent Series Resistance)	150 ~ 30 Ohms
Mounting Type	Surf ace Mount
Package / Case	4-SMD, No Lead
Size / Dimension	0.126" L x 0.098" W (3.20mm x 2.50mm)
Height - Seated (Max)	0.028" (0.70mm)

它的工作温度范围为-40至﹢85℃，在全温范围内总频差保持在±30ppm以内，@25℃频差为±10ppm。

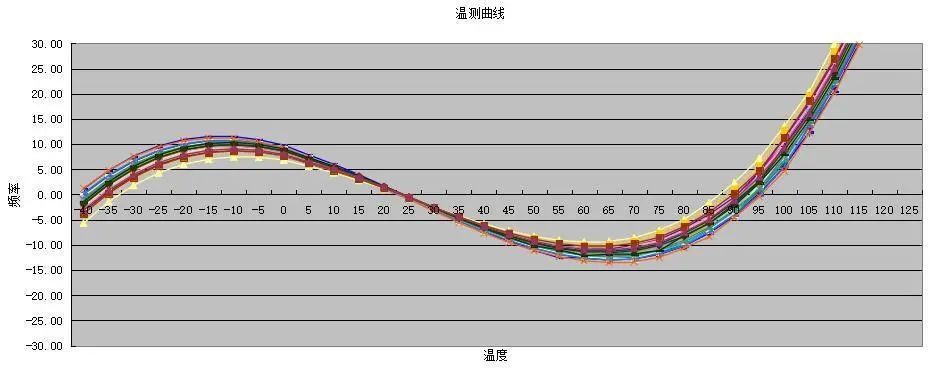

(3225 40MHZ 15PF ±10ppm温测曲线图)

03常用频率及其应用场景
