近年来，随着国家对资源、能源有效利用率的要求越来越高，对环境保护和水处理的要求也越来越严格，因此有大量的固液分离问题需要解决。

真空过滤器是是由负压形成真空过滤的固液分离机械。用过滤介质把容器分为上、下两层，利用负压，悬浮液加入上腔，在压力作用下通过过滤介质进入下腔成为滤液，悬浮液中的固体颗粒吸附在过滤介质表面形成滤饼，滤液穿过过滤介质经中心轴内部排出，达到固液分离的目的。

目前市面上的过滤器多分为间歇操作和连续操作两种。间歇操作的真空过滤机可过滤各种浓度的悬浮液，连续操作的真空过滤机适于过滤含固体颗粒较多的稠厚悬浮液。

The Challenge

真空过滤器可能面临的问题

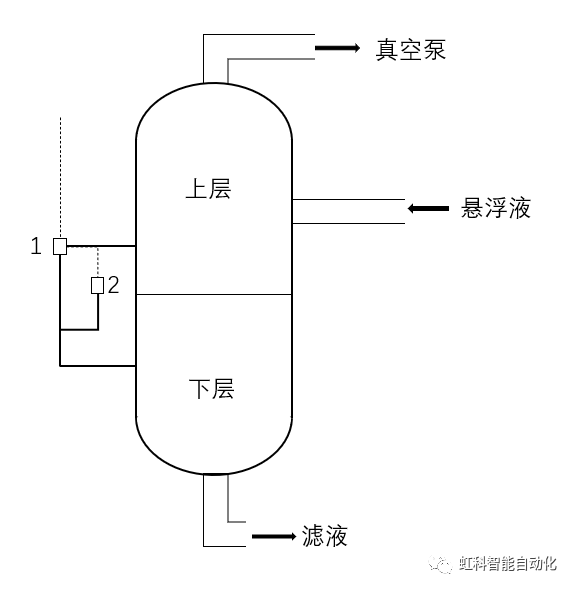

真空滤液收集罐分为上下两层，通过1、2两个呼吸阀来控制罐内真空度以达到滤液排放作用。过滤过程中过滤介质表面积存的滤渣层逐渐加厚，液体通过滤渣层的阻力随之增高，过滤速度减小。当滤室充满滤渣或过滤速度太小时，停止过滤，清除滤渣，使过滤介质再生，以完成一次过滤循环。液体通过滤渣层和过滤介质必须克服阻力，因此在过滤介质的两侧必须有压力差，这是实现过滤的推动力。增大压力差可以加速过滤，但受压后变形的颗粒在大压力差时易堵塞过滤介质孔隙，过滤反而减慢。

工业中，真空过滤器在使用一段时间后会发生堵塞，导致滤液无法正常排出。真空系统以抽吸和压力模式交替运行的方式来清洁过滤器，这就需要在不改变控制过程程序的情况下，来改变时间间隔。若呼吸阀不能正常工作，将会使真空系统遭到破坏，造成过滤机故障或真空泵过载停机。

Hongrax Solution

宏集时间继电器解决方案

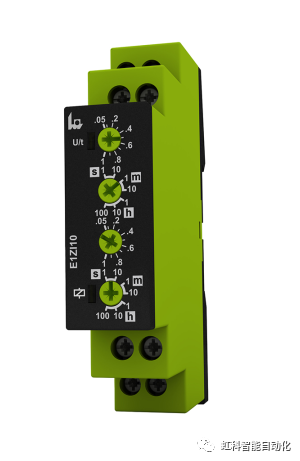

为了使真空泵系统稳定、高效工作，保证真空过滤系统的固液分离效率，可以采用宏集HJ-E1ZI10 12-240V AC/DC时间继电器。通过时间继电器来准确控制呼吸阀，使罐内真空度保持恒定，从而确保过滤机的有效工作。通过使用宏集HJ-E1ZI10 12-240V AC/DC时间继电器，可以避免呼吸阀异常工作使真空系统遭到破坏，造成过滤机跑水或真空泵过载停机。

功能

说明

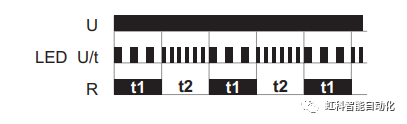

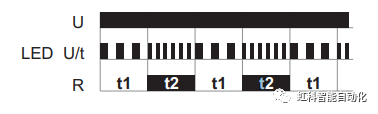

非对称闪烁器暂停优先

（Asymmetric flasher pause first- lp）

当施加电源电压U时，设定的时间间隔t1开始（绿色LED U/t慢闪）。时间间隔t1结束后，输出继电器R切换到导通位置（黄色LED亮起），设定的时间间隔t2开始（绿色LED U/t快闪）。时间间隔t2结束后，输出继电器切换到关断位置（黄色LED不亮）。
