使用简仪产品的空调压缩机效能测试解决方案

应用

空调压缩机被誉为空调系统的“心脏”，其效能直接决定了整机的制冷/制热能力、能耗水平与运行可靠性。为确保压缩机性能达标、优化设计并满足行业规范，制造商需要在标准化的特定工况下，对其核心性能指标（如制冷量、能效比COP、运行稳定性）进行精准量化检测。

挑战

在空调压缩机的效能测试过程中，实时、准确地监测电压与电流的动态变化是核心难点。电压稳定性要求极高，超出额定范围（例如220 V±10%）将带来严重后果：电压过高可能导致电机绕组过热、绝缘加速老化，甚至烧毁压缩机，同时增加输入功率降低能效；而电压过低则会造成电机输出扭矩不足，引发压缩机启动困难、运行时发生“堵转”（电流骤增），长期运行不仅会显著缩短设备寿命，还会因转速降低导致制冷量下降。与此同时，电流作为反映压缩机运行状态的关键参数，其额定值是判断运行是否正常的基准。然而，异常电流（过大或过小）的出现需要被实时捕捉并快速诊断根源，这可能涉及电压异常、制冷剂充注量问题（过量或泄漏）、散热不良（如冷凝器脏堵）、内部机械故障（如卡缸）或蒸发器换热不良（如结霜）等多种复杂因素。这些电气参数变化快速、相互关联，且必须与压力、温度等其他工况参数同步分析，对数据采集系统的精度、速度以及通道数量提出了极为严苛的要求。

解决方案

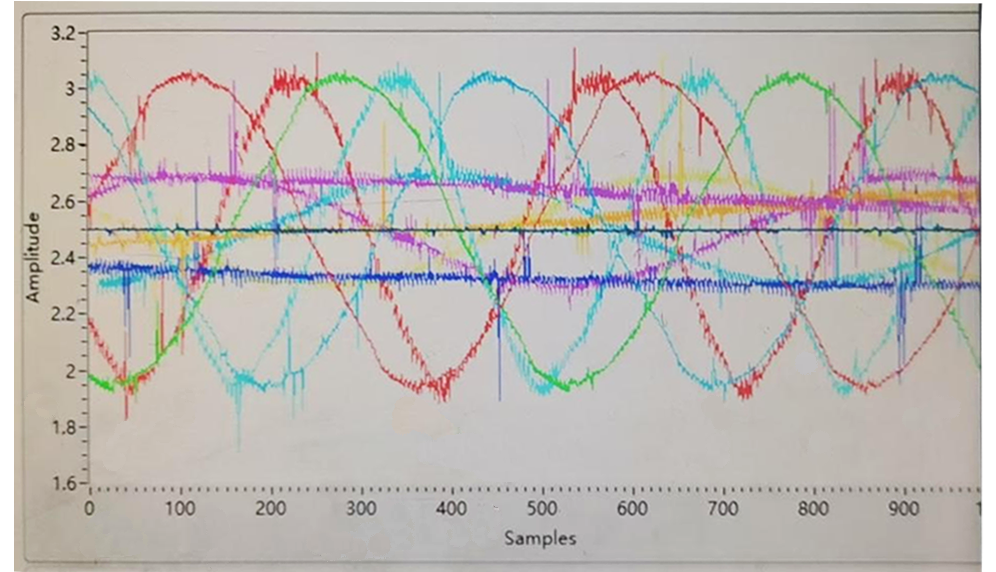

针对上述挑战，客户选择了简仪科技PCIe-5112多功能数据采集模块并结合锐视测控平台作为测试系统的核心。PCIe-5112凭借16个高精度模拟输入通道，能够完美实现多路电压、电流信号以及其他关键传感器（如压力、温度）的采集，确保所有相关数据的时空关联性。高达250 kS/s的采样率，使得系统能够精准捕捉压缩机启动瞬间的电流冲击（如堵转现象）以及运行中的快速电压波动等瞬态细节，避免关键信息遗漏。模块具备的16位分辨率和300 ppm的高精度，为每一次测量提供了可靠的数据基础，使得精确计算能效比（COP）等核心性能指标成为可能。此外，PCIe-5112还提供了2个模拟输出通道和可编程数字I/O，为构建更复杂的测试逻辑（如控制负载模拟、触发其他设备）提供了灵活性，全面满足空调压缩机效能测试的多元化需求。

使用的简仪产品

硬件

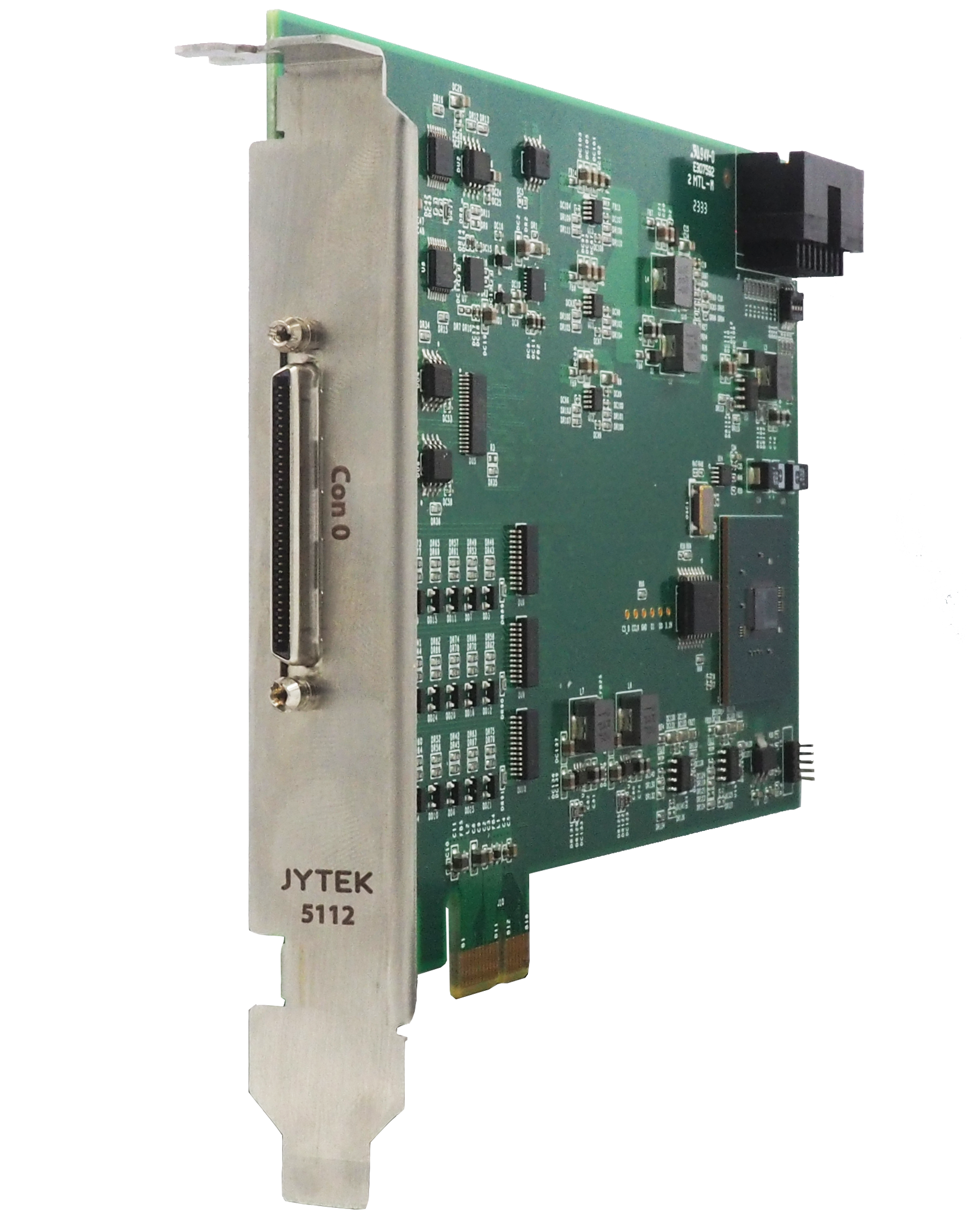

PCIe-5112：高精度300 ppm，16位分辨率，16通道，采样率高达250 kS/s，2通道的模拟输出，24通道的数字I/O或者2个32位的计数器/定时器 多功能数据采集模块

软件

基于开源免费的锐视测控软件开发应用程序

为什么选择简仪

锐视测控平台：锐视测控平台使用C#语言开发，提供了一个强大且易于使用的开发环境，帮助客户快速实现项目开发。

成熟的产品：简仪产品经过长期市场验证，具有可靠的性能和稳定性。

POC验证服务：简仪提供售前的POC验证服务，帮助客户验证产品性能和适用性。

高精度：简仪的产品满足了客户对测试精度和可靠性的高要求。

成本效益：相比国外品牌，简仪的解决方案不仅性能更优，而且在成本上具有明显优势，降低了客户的整体制造成本。

供货速度：简仪能够快速供货，确保项目按时进行。

技术支持和快速响应能力：简仪提供优质的本地化技术支持，快速响应客户需求，帮助客户解决问题，确保了测试任务的顺利进行。

简仪科技的高性能PCIe-5112数据采集模块，帮助客户成功构建了一套高效、精准的效能测试平台。有效攻克了电压电流高速采集与精确测量的技术瓶颈，为全面评估压缩机性能、快速诊断潜在故障、持续优化产品设计以及严格保障出厂质量提供了坚实可靠的数据支撑，最终守护了空调“心脏”的强劲动力与持久可靠。
