充电桩绝缘故障会怎样？安科瑞AIM-D500-CA绝缘监测仪如何提前预警？
概述
AIM-D500-CA直流充电桩用绝缘监测仪主要用于直流充电桩中，实时监测充电桩内部直流系统正负极对地绝缘电阻，当绝缘电阻低于设定值时，发出预警或报警信号。AIM-D500-CA可用于直流50~400V的充电桩，配合ACPD300绝缘监测用耦合仪可用于直流50V-1000V充电桩。产品采用标准DIN35mm导轨安装，结构标准模数设计，187安装便捷。6150安科瑞 耿笠 0144
产品特点（AIM-D500-CA直流充电桩用绝缘监测仪）
符合IEC产品标准
符合IEC61557-8产品标准，满足欧标CCS充电标准和CHARdeMO3.0充电技术要求。
模块化设计
采用主体+耦合仪的灵活配置方式，满足不同电压等级充电桩直流系统绝缘监测需求。
自适应脉冲测量法
能适应不同充电桩直流系统的分布电容影响，绝缘监测更加稳定、可靠。
故障输出任意可设
2路继电器输出均可设置对应的故障类型，可满足不同用户对不同故障输出的要求。
停止模式多种进入方式
可通过D1、RS485通讯及菜单设置等多种方式进入绝缘监测的停止模式，适应不同充电桩多种启停绝缘监测方案的需求。
插拔式端子

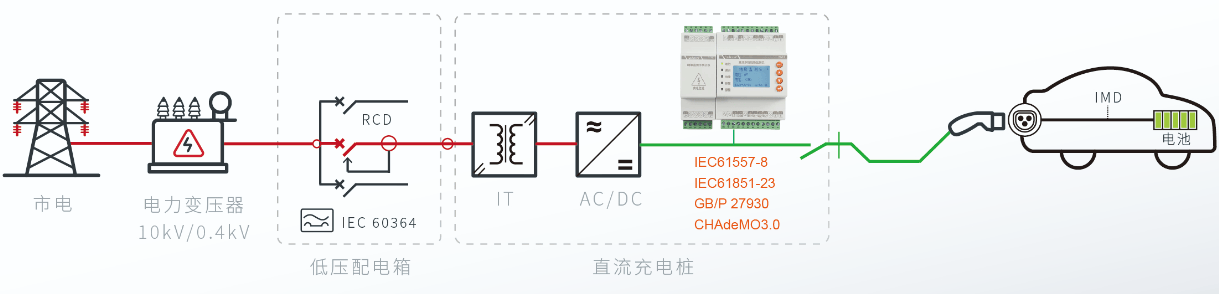

应用场景（AIM-D500-CA直流充电桩用绝缘监测仪）

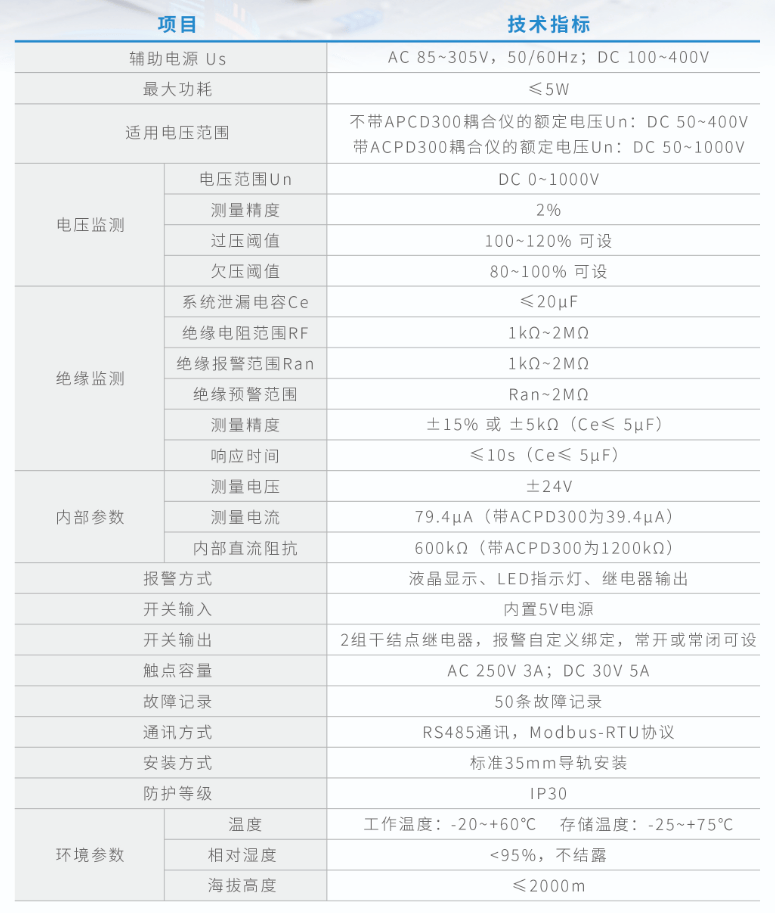

技术参数（AIM-D500-CA直流充电桩用绝缘监测仪）

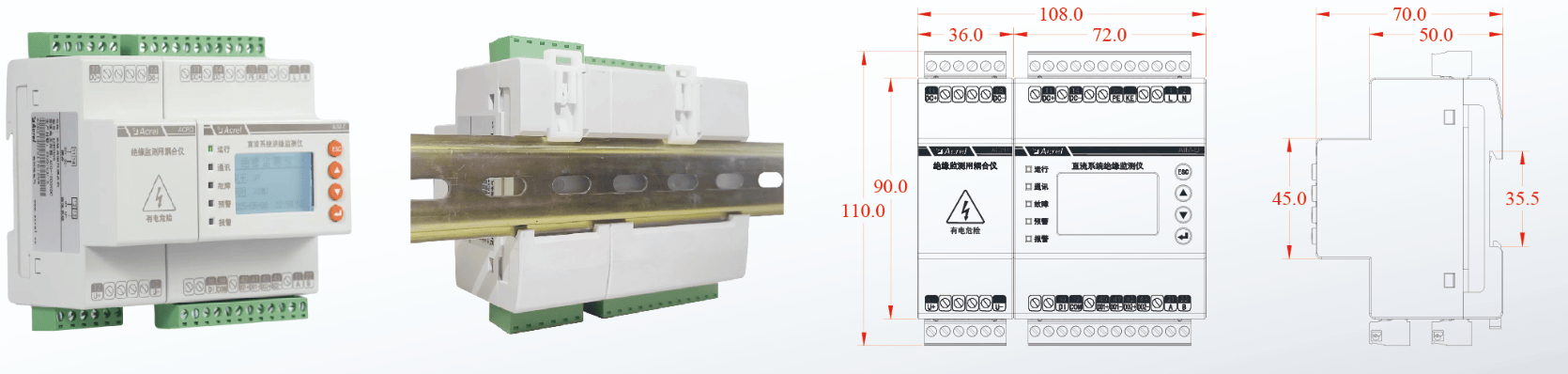

安装方式及尺寸（AIM-D500-CA直流充电桩用绝缘监测仪）
