宏集案例 | 变压器运输如何避免冲击损坏？ ASPION G-Log2 冲击记录仪实测解析

案例概况

客户：特变电工&伊戈尔电气

应用产品：ASPION G-Log2防水冲击记录仪

应用场景：监控智能箱式变压器的物流运输

01

合作背景与挑战

Background and Challenges

特变电工股份有限公司（以下简称特变电工）是我国大型能源装备制造企业集团，致力于为全球能源事业提供绿色清洁解决方案。伊戈尔电气股份有限公司（以下简称伊戈尔）专注于向全球市场提供电源、组件产品和解决方案，其产品广泛应用于光伏新能源行业。作为伊戈尔的长期供应商，特变电工与其建立了稳固的合作关系。

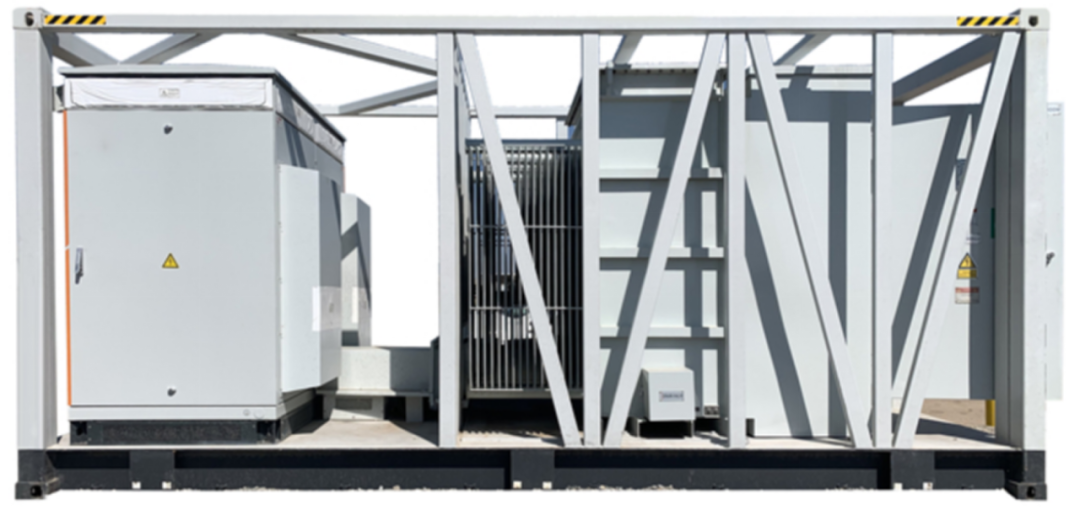

图1 伊戈尔的智能箱式光伏变压器

由于变压器及其配套设备体积大、重量重且结构精密，运输过程中可能遭遇的冲击、振动和环境变化对设备的完整性和性能构成潜在威胁。为了确保设备在运输过程中不受损坏，同时为可能出现的损坏提供可追溯的证据，特变电工和伊戈尔选择了宏集ASPION G-Log2防水冲击记录仪，为设备的安全运输提供可靠保障。

02

实际应用

Application

01

测试验证阶段

在正式引入冲击记录仪之前，运输管理团队对冲击记录仪进行了深入调研和测试。技术人员通过振动台测试、直接运输测试等方法，模拟实际运输中的冲击情况。经过对比分析，最终选择宏集ASPION G-Log2 冲击记录仪进行小批量试点应用。

测试设备为智能箱式光伏变压器，装载于定制的 40 英尺高柜集装箱内，运输重量在 20-35 吨之间。根据工程师评估，运输过程中需安装4台ASPION G-Log2 记录仪（通用版或防水版），以全方位监测运输冲击情况。

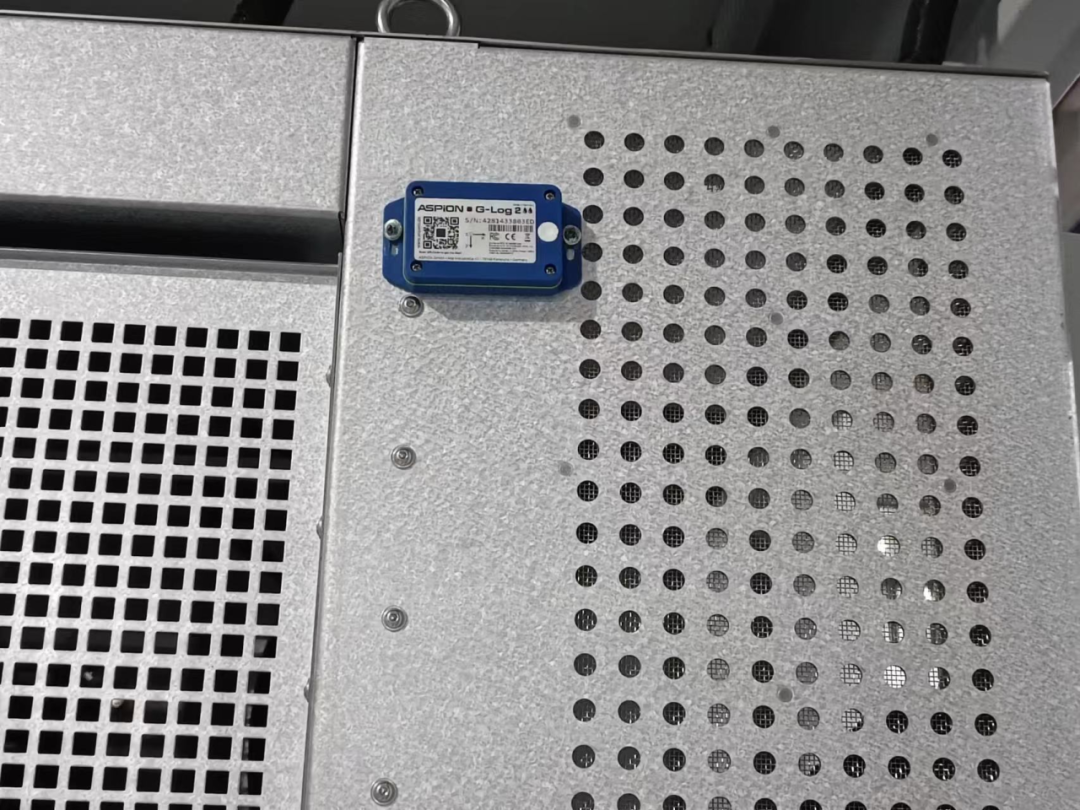

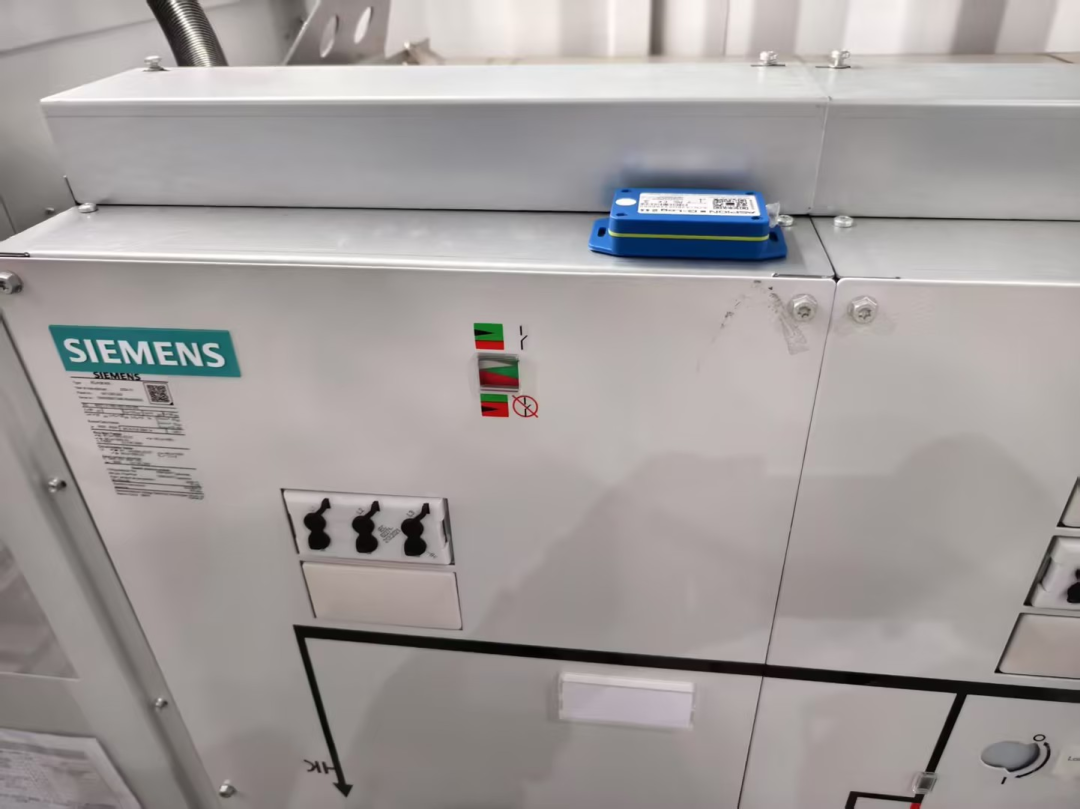

图2 冲击记录仪用于监测箱式变电器的异常冲击

02

异常冲击计算分析

变压器的抗冲击能力受材料、质量、体积及组件设计影响。用户可利用时域冲击响应谱理论计算损害风险，判断设备在运输过程中是否受损。冲击的破坏力取决于振动频率（Freq）、持续时间（T）及速度变化（Δv）。在实际运输中，变压器可能经历弹性与非弹性碰撞，可用半正弦周期振动模拟第一个冲击峰（图3）。据此，速度变化Δv可通过以下公式计算：

其中，T为冲击峰持续时间，amax为最大冲击加速度。

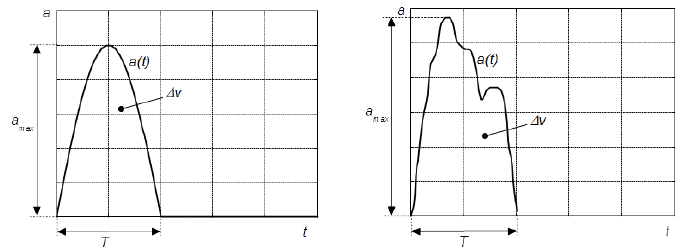

图3 半正弦冲击与实际冲击的时域信号

宏集 ASPION G-Log2 冲击记录仪可记录运输过程中超阈值冲击事件，并提供 9 个最强冲击事件的详细振动时域数据。技术人员将记录仪测得的冲击数据代入公式计算速度变化值 Δv，定量评估冲击是否可能导致货物损坏。

例如，在某次变压器设备运输中，冲击记录仪测得的异常冲击如图 4、5 所示，其中 Z 轴（深蓝色曲线）冲击最强，优先计算其 Δv。技术人员可使用半正弦公式计算 Δv，或采用简单方法：将所有具有相同符号的连续 G 值相加，再乘以重力加速度（9.81 × 1/测量频率）：

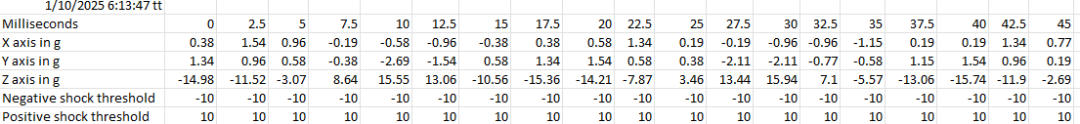

图4 冲击记录仪监测到的异常冲击数据

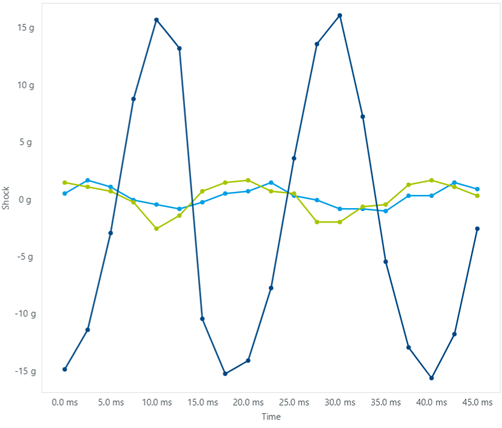

图5 异常冲击数据的时域图

03

适用于各类运输货物

除了运输监测外，记录仪的适配性同样重要。智能箱式变压器不仅包含变压器，还包括环网柜、逆变器等设备，各组件的损坏标准和冲击阈值不同，因此监测需求也有所差异。

宏集 ASPION G-Log记录仪支持自定义参数设置，包括冲击强度、持续时间、温度、湿度等关键阈值。用户可根据不同设备创建专属配置文件，并一键写入记录仪，实现精准匹配，简化配置流程，确保不同设备在运输中的安全监测。

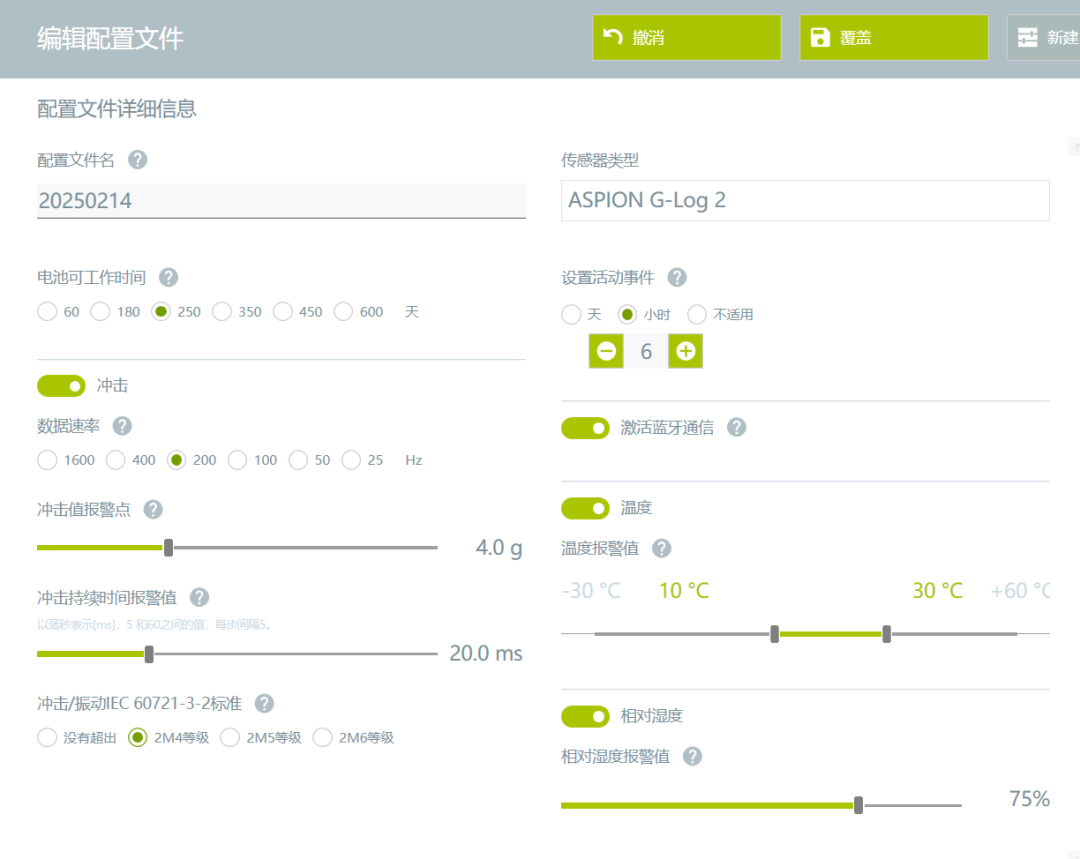

图6 自由定义冲击、温度和湿度的监控阈值

案例总结

特变电工与伊戈尔电气在实际运输中验证了 宏集ASPION G-Log2 冲击记录仪的价值，实现了以下关键监测目标：

精准记录异常运输事件——提供时间戳信息，便于锁定问题发生的时间和地点，有助于责任追溯和索赔证明。

定量评估冲击损害——完整记录冲击数据，帮助技术团队判断是否造成设备故障。

便捷数据分析 & 运输报告——支持 PC 端软件和移动应用，一键生成报告，直观高效。

宏集ASPION G-Log2 以其高精度冲击监测与智能化数据分析能力，为光伏变压器等高价值设备的全球运输提供了强有力的安全保障。
