单进单出电源模块测试流程详解
单进单出电源模块作为电源模块中最为简单基础的一种，在日常生产中有着极为广泛应用。电源模块之所以如此深受青睐，除了其稳定高效的性能之外，严格的出厂测试也是不可或缺。那么对于单进单出对的电源模块是如何进行测试呢？
单进单出电源模块
一般电源模块的测试项目有输入/输出电流，输入/输出电压、满载/空载输入电流、满载/空载输出电压、纹波、效率、负载调整率等。

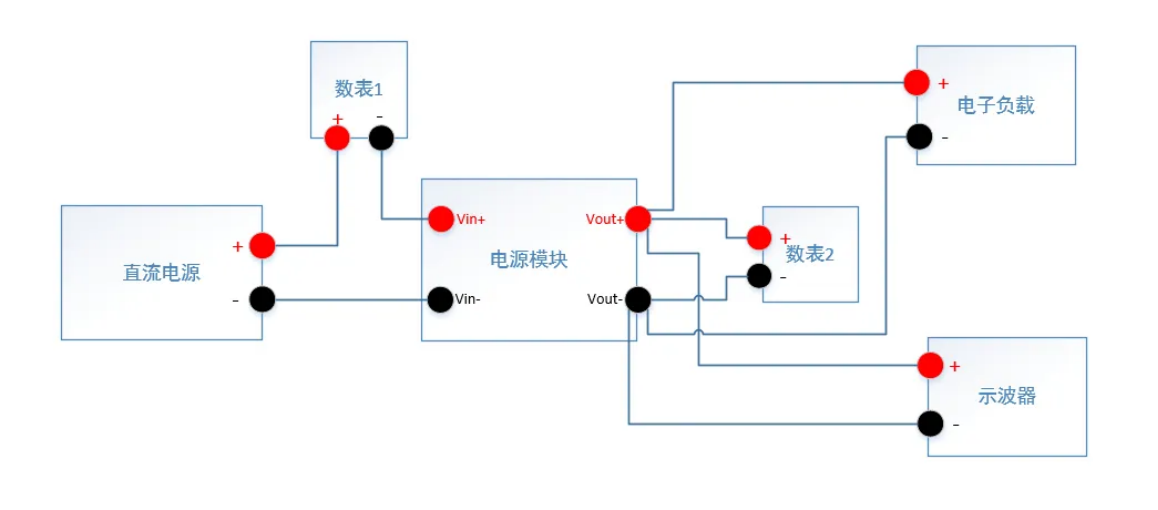

测试上述项目可以按照下图中的硬件拓扑图进行连接。
硬件拓扑图
根据我们测试电源模块的参数规格，
我们可以直接在直流电源中为电源模块提供电压/电流；
在数字万用表1中读取输入电流；
在数字万用表2中读取输出电压；
电子负载可以改变拉载电流的大小，保持空载/半载/满载等状态；
示波器则可以测试纹波、上升时间、下降时间等和波形相关的测试项目。
之后就可以按照测试项目对数据进行处理计算即可。
电源模块测试系统
当然以上的测试项目和方法都是针对单进单出电源模块的简单项目的测试，如果是单进多出或者其他特殊的测试项目，则需要我们根据具体的参数和需求对测试仪器和方案进行灵活调整。而如果需要大批量测试时，则可以使用ATECLOUD电源模块测试系统这类软件对电源模块进行测试，从而提升测试效率和数据精准度。
