在工业自动化系统中，Modbus RTU转Profinet网关如同一座“协议桥梁”，将传统的串行通信设备与现代工业以太网无缝连接。以在线循环Na离子设备为例，其温度数据的实时采集与传输需要跨越不同协议的鸿沟，而Modbus RTU转Profinet网关的存在正是解决这一难题的核心工具。

Modbus RTU作为一种基于RS-485或RS-232接口的串行通信协议，常用于传感器、仪表等现场设备的数据交互。而Profinet作为工业以太网的“高速公路”，凭借高实时性和抗干扰能力，成为PLC（如西门子S7-1200）与上层控制系统通信的首选。两者的差异如同“方言与普通话”，需要通过Modbus RTU转Profinet网关实现协议转换，确保温度值等关键数据能被PLC准确读取。

物理层配置：

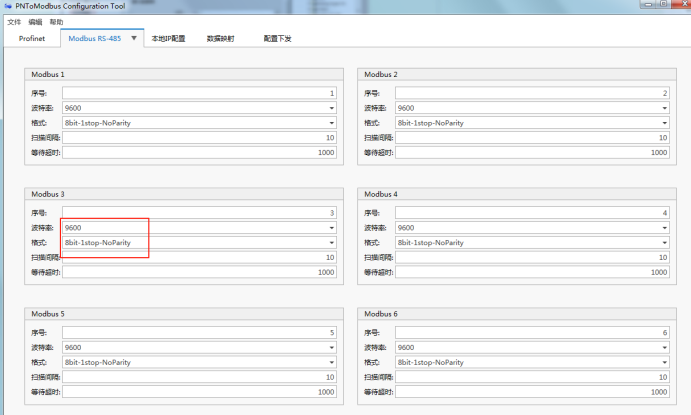

在线循环Na离子设备通过RS-485接口与Modbus RTU转Profinet网关（如XD-MDPN100）连接，确保波特率、数据位等参数与设备说明书一致。

网络层设置：

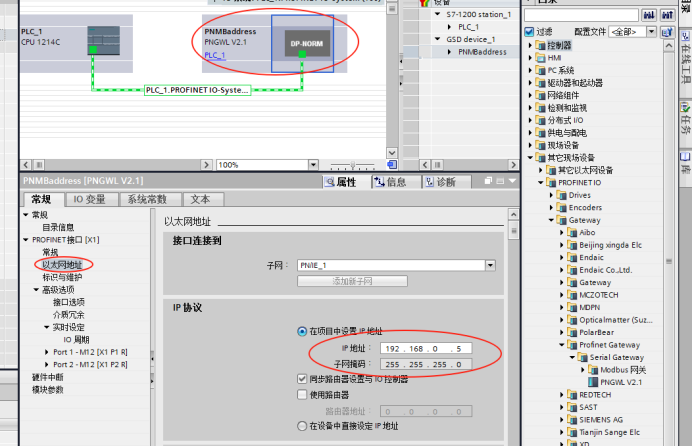

在TIA Portal软件中，将S7-1200 PLC配置为Profinet控制器（主站），Modbus RTU转ProfinetModbus RTU转Profinet网关作为智能从站，分配固定IP地址（如192.168.0.5）。设备名称需唯一，避免网络中出现“同名冲突”，类似快递地址精准到户。

数据映射：

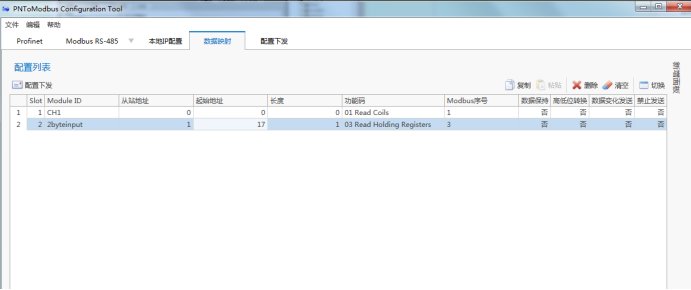

通过Modbus RTU转Profinet网关配置工具，将Na离子设备的Modbus寄存器地址映射到Profinet的输入/输出区。例如，温度值对应的寄存器地址0x0011，从站地址1，功能码03

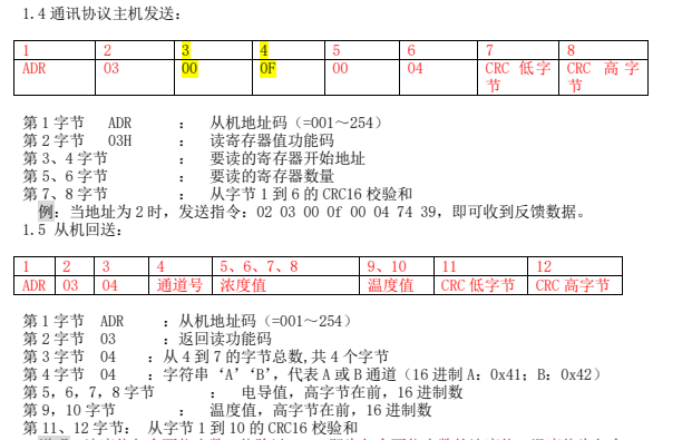

配置下载后Modbus RTU转Profinet网关的发送格式和从机应答的格式如下图

通过Modbus RTU转Profinet网关，传统Na离子设备得以融入智能工厂的物联网架构。温度数据的实时监控不仅提升了工艺控制的精度，还为预测性维护提供了数据基础。未来，随着边缘计算技术的普及，Modbus RTU转Profinet网关将逐步集成数据预处理功能，进一步降低PLC的运算负荷，推动工业通信向更高效、更智能的方向演进。
