西门子S7-300PLC MPI转以太网通讯模块在西门子840D数控系统中的应用案例

一.痛点分析

在精密机械加工领域，许多老旧的西门子840D数控系统配套的S7-300PLC（如CPU315-2DP）普遍存在硬件接口局限性问题。这些PLC通常仅配备MPI（多点接口）和DP（Profibus-DP）通信接口，缺乏以太网接口，导致无法直接接入工厂局域网实现远程监控与数据采集。随着工业4.0理念的深入推进，生产企业对设备状态实时监控、数据追溯分析的需求日益迫切，传统PLC的通信方式已成为制约智能化升级的瓶颈：一方面，维护人员需在设备现场通过编程器连接MPI接口进行调试，效率低下；另一方面，生产管理层难以实时获取设备运行数据，无法实现精准的生产调度与预测性维护。

二.背景

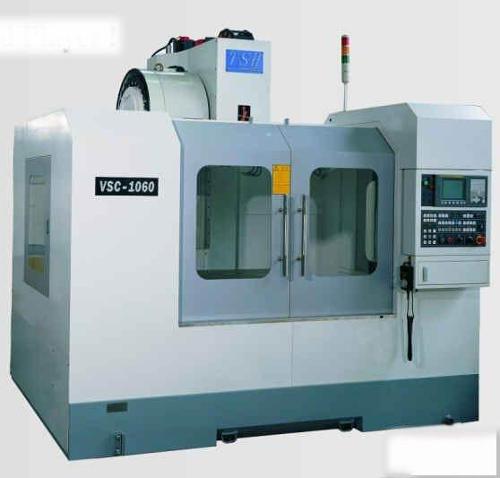

某重型机床制造企业于2010年投入使用的5台西门子840D数控镗铣床（型号SINUMERIK840Dsl），其控制系统由以下核心设备组成：

·数控系统：西门子SINUMERIK840Dsl（型号6FC5370-0AA00-3AA0）

·配套PLC：西门子S7-300系列CPU315-2DP（型号6ES7315-2AG10-0AB0）

·操作面板：西门子OP015（型号6FC5203-0AF02-0AA1）

该批设备主要用于加工大型风电设备法兰盘，单台设备日均运行16小时。随着企业数字化车间建设推进，需要将这些设备的运行状态（如主轴转速、进给速度、报警信息等）实时上传至MES系统，并在车间监控中心实现集中监控。由于S7-300PLC无以太网接口，无法直接与上位机通信，成为数字化改造的主要障碍。

三.解决方案

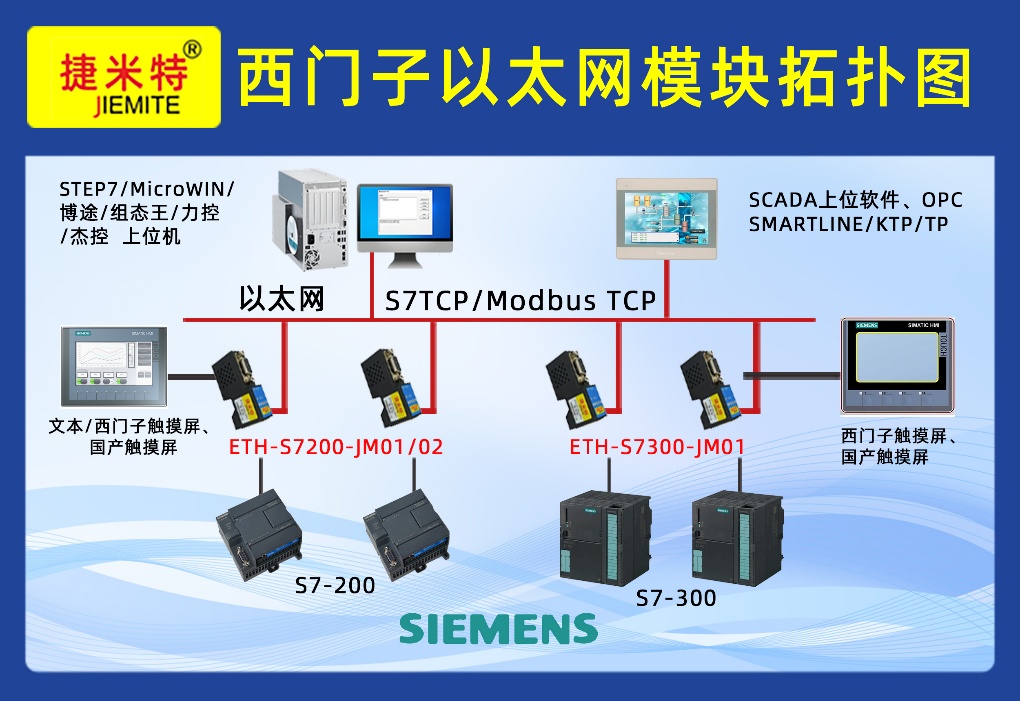

经过技术调研与方案对比，企业最终选择采用远创智控的MPI-ETH-YC01以太网模块作为通信桥梁，构建"PLC-以太网模块-上位机/触摸屏"的通信架构。该方案具有以下优势：

1.无需改造原有PLC硬件，通过MPI接口扩展以太网功能，降低改造风险

2.支持标准Modbus-TCP协议，可直接与主流SCADA软件、触摸屏兼容

3.工业级设计（工作温度-40℃~85℃），适应车间复杂环境

4.支持10/100Mbps自适应以太网接口，满足实时通信需求

四.核心设备清单

·以太网模块：远创智控MPI-ETH-YC01（型号MPI-ETH-YC01-V2.0）

·触摸屏：威纶通MT8102iE（型号MT8102iE10.1英寸）

·工业交换机：华为S1724G（型号S1724G-AC）

·上位机：研华IPC-610L（配置i5-8500处理器，8GB内存）

·组态软件：西门子WinCCV7.5

五.实施过程

1.硬件连接

（1）MPI接口连接：使用西门子MPI专用电缆（型号6ES7901-0BF00-0AA0），一端连接S7-300PLC的MPI接口（位于CPU正面），另一端连接MPI-ETH-YC01模块的MPI接口（采用DB9母头）。

（2）以太网连接：通过超五类工业以太网电缆，将MPI-ETH-YC01模块的RJ45接口连接至工业交换机；同时将触摸屏和上位机分别接入同一交换机，形成局域网。

（3）供电配置：MPI-ETH-YC01模块采用DC24V供电，从机床控制柜内的24V直流电源取电，确保与PLC共地，减少干扰。

2.模块参数配置

使用远创智控提供的ConfigTool软件对MPI-ETH-YC01模块进行参数配置：

·通信参数：MPI波特率设置为187.5kbps（与PLC的MPI接口保持一致），PLC地址设为2（原PLC默认地址）

·网络参数：IP地址设置为192.168.1.10（与上位机、触摸屏同网段），子网掩码255.255.255.0

·协议设置：启用Modbus-TCP服务器模式，映射PLC的数据区（输入IB、输出QB、定时器T、计数器C、数据块DB）至Modbus地址空间

3.通信测试

通过ModbusPoll测试软件验证模块通信功能：

·读取PLC输入点IB0（地址00001），对应机床急停信号

·读取数据块DB1.DBW2（地址40003），对应主轴实际转速

·写入输出点QB0（地址00001），控制机床冷却泵启停

测试结果显示，数据读写响应时间稳定在50ms以内，满足实时监控需求。

4.上位机与触摸屏组态

（1）WinCC组态：在WinCC中创建Modbus-TCP驱动连接，指向MPI-ETH-YC01模块的IP地址，建立数据变量与Modbus地址的映射关系，开发包含以下功能的监控画面：

·设备运行状态总览（主轴负载、进给速度、运行模式）

·报警信息实时显示与历史查询

·关键工艺参数趋势图（如切削温度、振动值）

·远程控制权限管理

（2）触摸屏组态：在威纶通EasyBuilderPro软件中配置与MPI-ETH-YC01的Modbus-TCP连接，设计操作界面供现场操作人员使用，主要包含：

·手动/自动模式切换

·主轴参数设置

·故障复位操作

·生产计数统计

六.应用效果

项目实施后，系统运行稳定，主要实现了以下效益：

1.通信可靠性：模块平均无故障运行时间（MTBF）超过10,000小时，数据传输准确率100%

2.维护效率提升：工程师可在办公室通过上位机远程监控PLC程序运行状态，故障排查时间从平均2小时缩短至30分钟

3.生产管理优化：通过实时采集设备运行数据，生产计划达成率提升15%，设备利用率提高8%

4.成本节约：相比更换带以太网接口的新型PLC方案，采用MPI-ETH-YC01模块的改造成本降低60%

七.总结

远创智控MPI-ETH-YC01以太网模块通过创新的MPI转以太网技术，成功解决了西门子S7-300PLC缺乏以太网接口的行业痛点，为老旧设备的数字化升级提供了经济高效的解决方案。该案例表明，在工业自动化改造中，采用合适的通信扩展模块可以在保护既有投资的前提下，快速实现设备的网络化与智能化，为企业构建智能工厂奠定基础。目前，该企业已将此方案推广至其他12台同类型设备，均取得良好应用效果。

更多详细内容或具体配置过程可咨询羽工。
