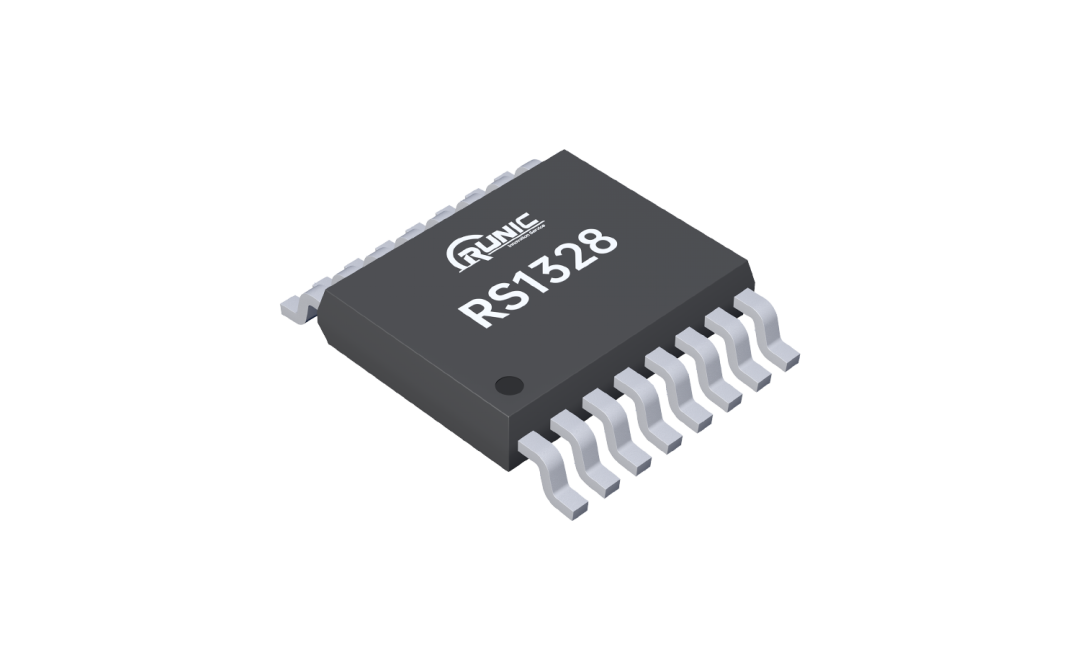

江苏润石数模转换芯片RS1328介绍

RS1328是一款低功耗的八通道12位数模转换芯片，工作电压支持2.7V至5.5V，支持SPI、QSPI、Microwire和DSP接口互联，用于实现数字信号控制输出模拟电压、还原模拟信号、或者提供可控制的参考电压，在工业现场数据采集、各种仪器仪表测量设备分析设备上有着广泛的应用。

RS1328基于市场主流产品并根据用户的应用需求对主要参数做了优化，进一步降低了线性误差、零码输出误差、增益误差和满量程误差，并在兼顾低功耗的前提下优化提高转换速率，缩短输出电压建立时间，以使其能满足更多的应用场景。

其主要参数特性如下：

?保证输出单调性

?内置缓冲器，轨对轨电压输出

?上电输出零电压

?支持菊花链设计

?同步输出

?各通道独立关断

?两组独立的参考电压，支持0.5V~VA

?低功耗：

工作模式：

2.25mW(3.0V) / 4.85mW(5.0V)

低功耗模式：

0.3μW(3.0V) / 1.0μW(5.0V)

?INL: ±2LSB

?DNL: +0.3LSB/-0.15LSB

?零码误差 4mV(Typ)

?满量程误差 -0.04%FSR

?输出电压建立时间2μs(Typ)

?扩展级工业温度范围：-40°C ~ 125°C

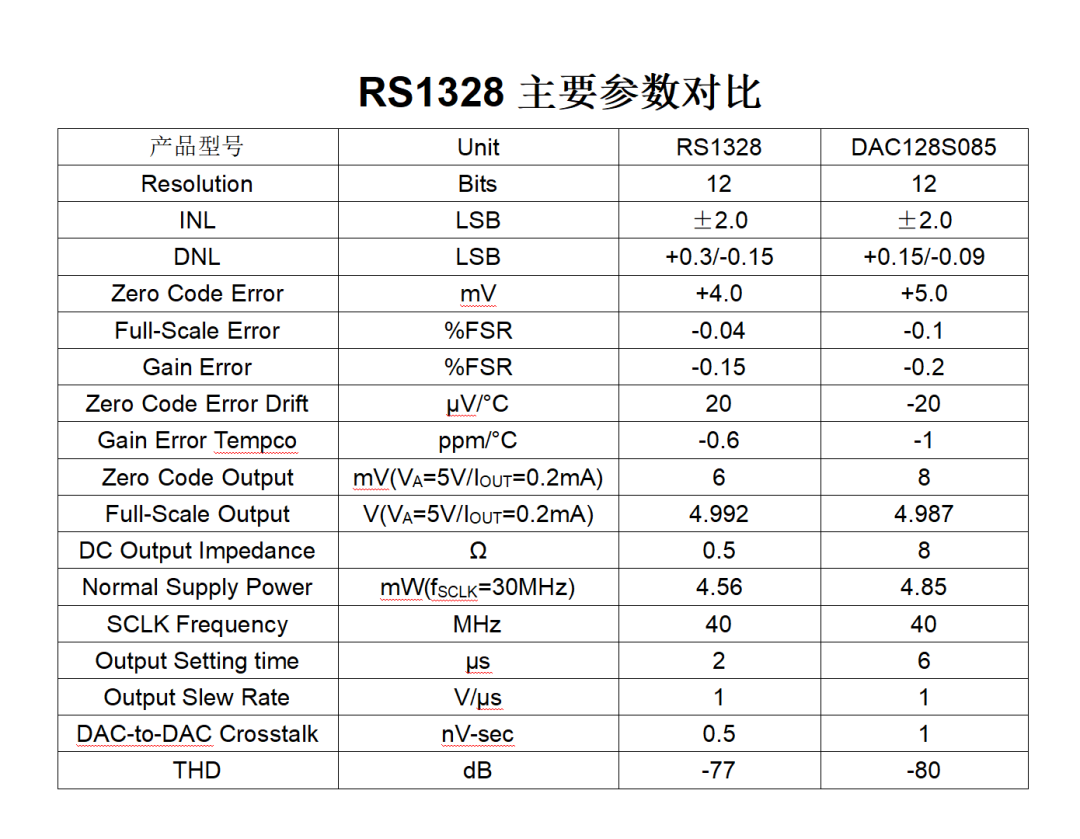

RS1328采用电阻串(Resistor String )架构设计，参考DAC128S085的参数指标，在平衡工艺和实际应用要求的基础上，实现了优秀的交直流特性。

部分参数曲线如下：

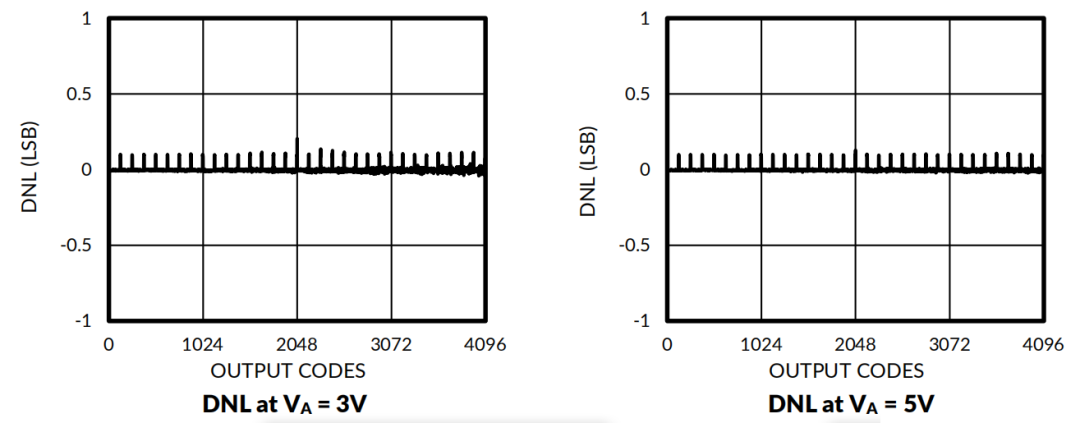

图1. DNL性能曲线

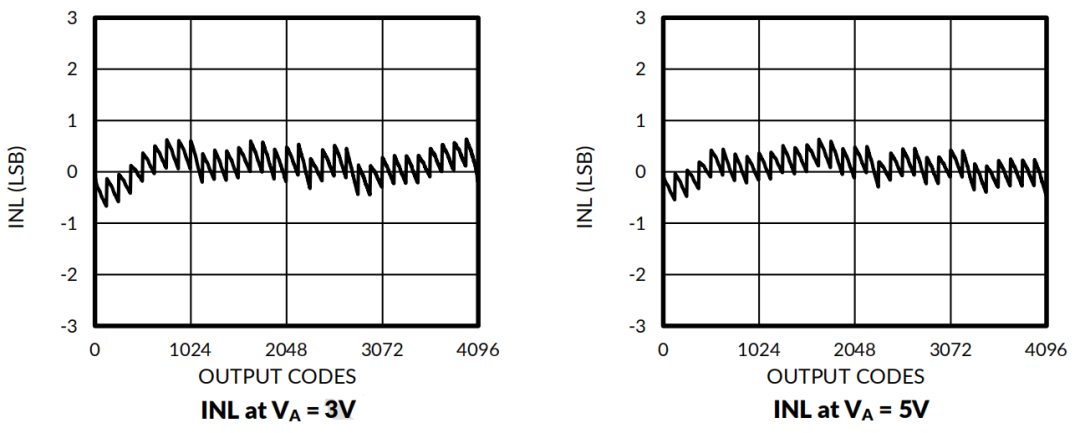

图2. INL性能曲线

更详细的数据和参数曲线请参考规格书。

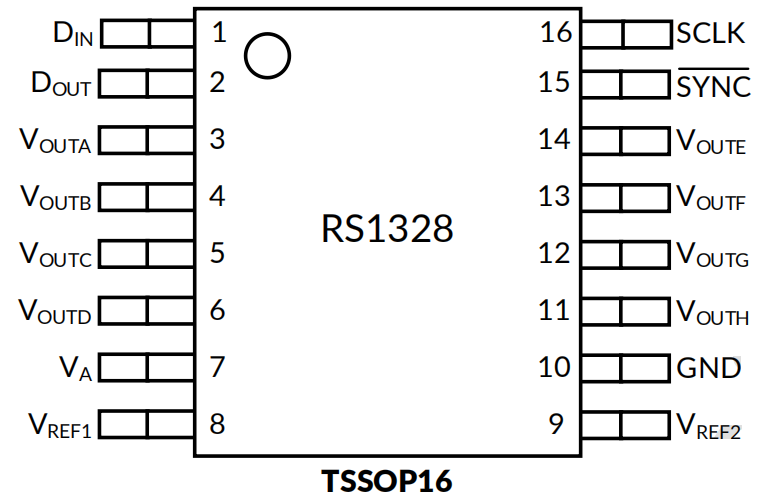

RS1328封装和管脚定义

RS1328提供标准TSSOP16封装，管脚定义完全兼容DAC128S085，欢迎各界工程师朋友品鉴评测。
