Texas Instruments LMR36500同步降压转换器是一款超小型、3V至65V宽输入电压范围降压DC/DC转换器，采用4mm^2^ HotRod封装。该转换器提供出色的EMI性能，可处理高达70V输入电压瞬变，并支持3.3V、5V和其他可调节输出电压。LMR36500转换器设计为在较宽的占空比范围和200kHz至2.2MHz开关频率范围内运行。该同步降压式转换器具有EN/UVLO特性，可在启动和关断时精确控制器件。PGOOD标志内置毛刺滤波器和延迟释放功能，可准确指示系统状态，免去了使用外部电压监控器的麻烦。典型应用包括现场发射器和过程传感器、暖通空调和消防安全通知与探测器、园艺工具和电动工具以及便携式电子产品。

数据手册：*附件：Texas Instruments LMR36500同步降压式转换器数据手册.pdf

特性

• 设计用于严苛的工业应用：
  • -40°C至150°C结温范围
  • 高达70V输入瞬态保护
  • 宽输入电压范围：3V（下降阈值）至65V
  • 最小化开关节点振铃以降低EMI
  • 提供可调和固定输出3.3V和5V电压选项
• 设计用于可扩展工业电源：
  • 引脚兼容LMR36503（65V、300mA）和LMR36506（65V、600mA）
  • 可调开关频率：200kHz至2.2MHz（采用RT引脚型号时）
• 在整个负载范围内具有高效率和低功耗：
  • 1MHz下峰值效率大于80%（V OUT = 3.3V）
• 超小型，2 mm × 2 mm HotRod?封装

效率与输出电流

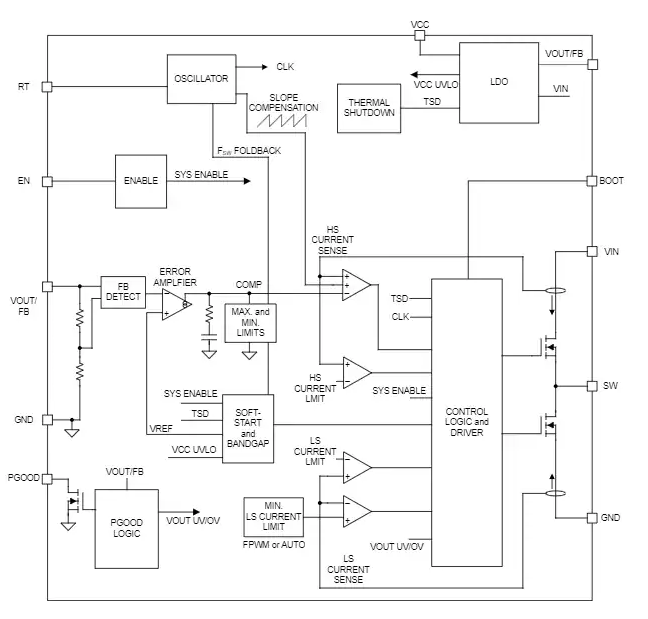

功能框图

德州仪器LMR36500同步降压转换器技术解析

一、核心参数

• ?超宽输入电压范围?：3V至65V（瞬态耐受达70V）
• ?输出电流能力?：最大50mA连续输出
• ?封装尺寸?：2mm×2mm HotRod? QFN封装（行业最小65V降压方案）
• ?效率表现?：>96%峰值效率（5V输入时）
• ?开关频率?：200kHz至2.2MHz可调（通过RT引脚配置）

?安全认证?：

• 功能安全能力认证（提供功能安全系统设计文档）
• AEC-Q100认证版本(LMR36500-Q1)可供汽车应用

二、关键技术创新

1. HotRod?封装技术

• ?空间优化?：4mm?占板面积，比传统封装节省60%空间
• ?热性能?：θJA低至28°C/W（四层板设计）
• ?可靠性?：特殊角锚定引脚设计增强焊接可靠性

2. 自适应控制架构

• ?模式切换?：支持PFM/PWM自动切换（AUTO模式）或强制PWM（FPWM模式）
• ?轻载优化?：待机电流低至1μA（VIN=24V时）
• ?谷值电流控制?：确保最小导通时间下的稳定工作

三、典型应用设计

1. 电源设计要点

2. 布局指南

1. ?功率回路?：保持VIN→输入电容→PGND路径<5mm
2. ?热设计?：
   • 使用4×0.3mm过孔阵列连接散热焊盘
   • 推荐2oz铜厚PCB
3. ?敏感信号?：
   • FB走线远离SW节点
   • RT电阻靠近IC放置

四、功能模式详解

1. 工作状态机

• ?关机模式?：EN<0.4V，IQ=0.5μA
• ?待机模式?：0.4V
• ?活动模式?：
  • CCM（负载>50%纹波电流）
  • DCM（轻载自动进入）
  • 频率折返（输入欠压时）

2. 保护机制

• ?温度保护?：
  • 热关断阈值：168°C（典型值）
  • 滞回温度：10°C
• ?电流限制?：
  • 高侧限流：85mA（典型值）
  • 低侧限流：60mA（典型值）
• ?输出监测?：
  • Power Good窗口：94%-107%VOUT
  • 故障响应时间：25μs（典型值）

五、选型指南

1. 型号差异对比

2. 配套元件推荐

• ?电感?：MSS5131系列（如224MLC）
• ?电容?：
  • 输入：TDK C3216X5R1V226M
  • 输出：X7R/X5R介质陶瓷电容
• ?反馈电阻?：1%精度薄膜电阻
