AB3M040065C SiC MOSFET采用T2PAK-7兼容HU3PAK封装的优势和应用领域

AB3M040065C SiC MOSFET采用T2PAK-7兼容HU3PAK封装的优势和应用领域的深度分析：

一、T2PAK-7兼容HU3PAK封装的核心优势

顶面散热设计

热管理优化：T2PAK-7兼容HU3PAK的散热焊盘位于封装顶部（非PCB侧），可直接连接外部散热器（如液冷/风冷），显著降低热阻（典型 RthJC=0.6?K/W）。

对比传统封装：传统底部散热封装需通过PCB铜层导热，而T2PAK-7兼容HU3PAK的热量直接由顶部导出，避免PCB热瓶颈。

高功率密度支持

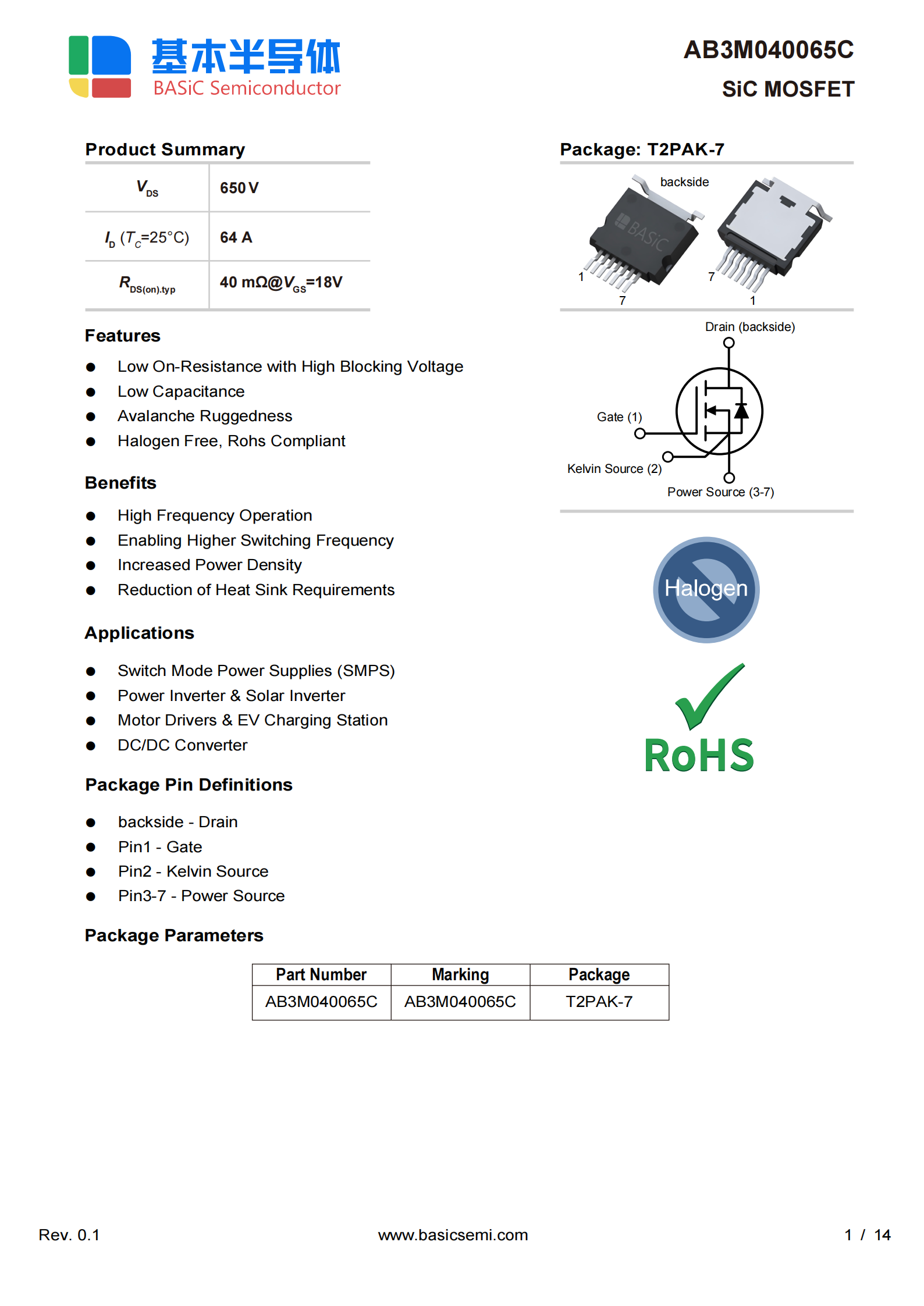

电流承载能力：多引脚设计（7个Power Source引脚）提供低阻抗路径，支持AB3M040065C的64A连续电流（25°C）和102A脉冲电流。

低寄生参数：Kelvin Source引脚（Pin2）减少开关环路电感，优化高频性能。

组装与可靠性

湿度不敏感（MSL1级）：无需干燥包装，存储和组装简化。

可焊性：引线镀纯锡（≥10μm），兼容无铅焊接。

机械强度：螺钉固定散热器时，通过补强板设计避免PCB弯曲。

二、对AB3M040065C性能的增强

开关性能提升

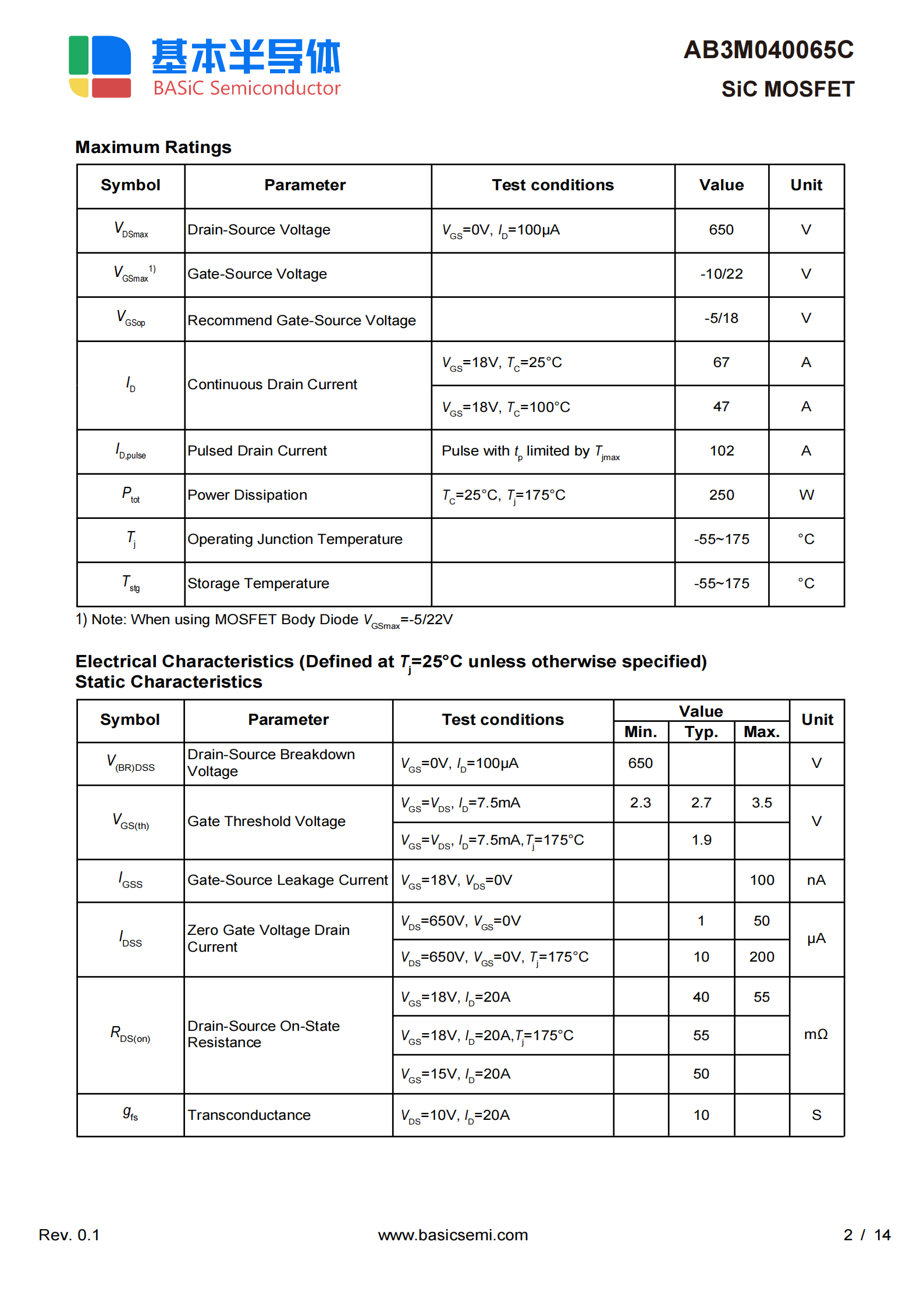

低热阻支持高频运行：T2PAK-7兼容HU3PAK的 RthJC（0.6 K/W）使结温更可控，允许AB3M040065C在175°C下仍保持47A连续电流。

开关损耗优化：顶部散热降低高温下的 RDS(on) 漂移（175°C时仅55 mΩ），减少导通损耗。

系统集成简化

散热器兼容性：支持自然对流或强制风冷，灵活适配不同功率等级。

爬电距离设计：胶合绝缘片方案提供6.47 mm爬电距离，支持高达910V RMS（污染等级2），满足650V器件的安全裕量。

三、关键应用场景分析

高频高功率场景

太阳能逆变器/EV充电站：T2PAK-7兼容HU3PAK的低热阻支持AB3M040065C在400V/20A下实现 Eon=77?μJ（SiC SBD续流），提升功率密度。

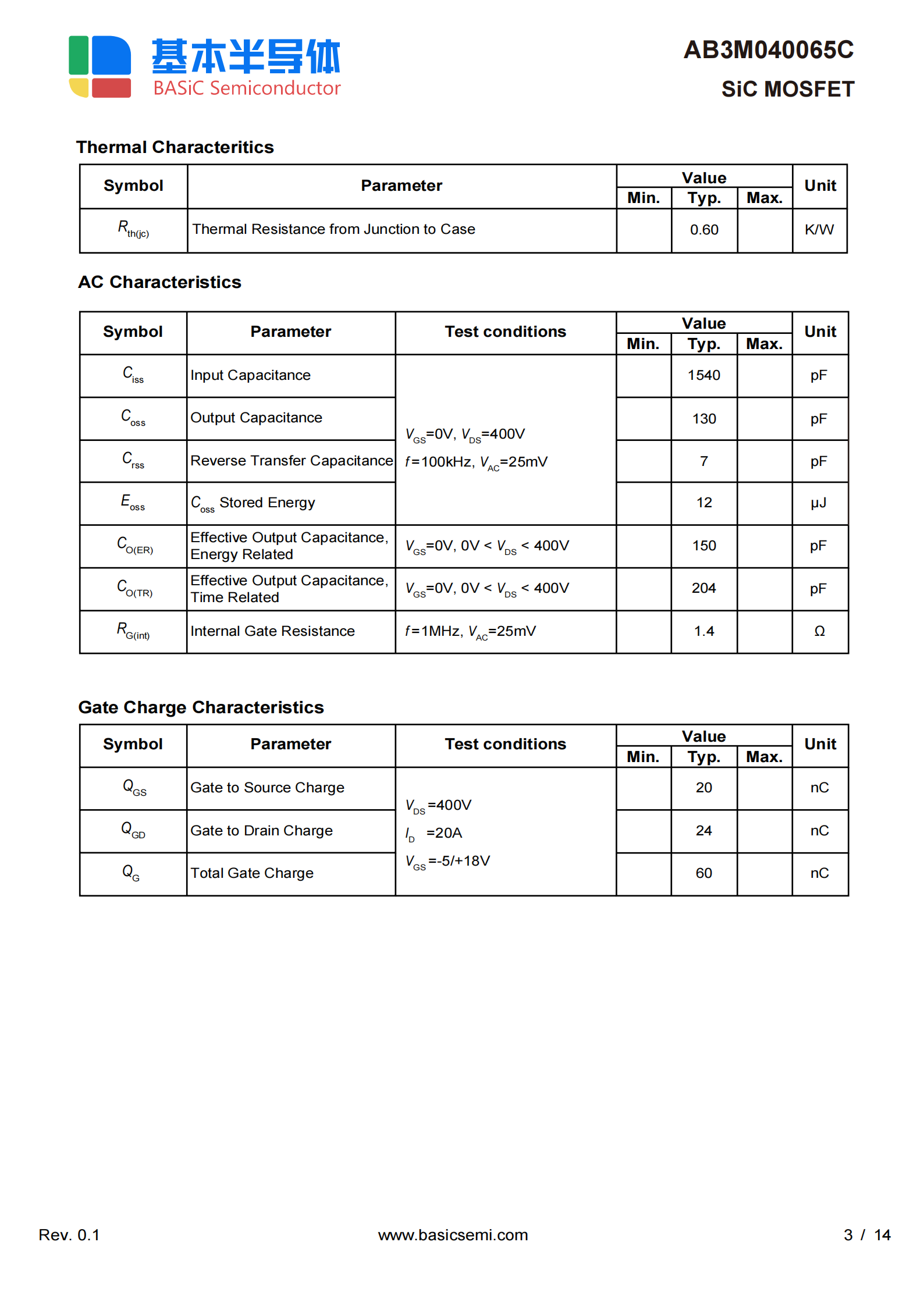

开关电源（SMPS）：低电容特性（Ciss=7?pF）减少开关损耗，适合100kHz以上高频应用。

高温环境应用

电机驱动：结温范围-55°C至175°C，配合T2PAK-7兼容HU3PAK的散热能力，适用于工业电机控制器。

车载电源：MSL1级湿度抗性与抗震设计（螺钉固定+补强板）满足汽车可靠性要求。

高可靠性需求场景

数据中心电源：低反向恢复电荷（Qrr=128?nC）减少二极管开关损耗，提升效率。

再生能源系统：雪崩鲁棒性（Avalanche Ruggedness）确保过压保护可靠性。

四、潜在挑战与缓解

组装工艺要求：

回流焊限制：峰值温度需≤260°C，避免器件损坏。

波峰焊不适用：可能因顶部铜层沾锡影响散热器接触。

散热器安装：

需精确控制螺钉力矩（推荐1 N·m @M4螺钉），避免PCB变形。

五、结论：T2PAK-7兼容HU3PAK的核心价值

AB3M040065C采用T2PAK-7兼容HU3PAK封装后，在以下场景具备显著优势：
? 高功率密度系统（如EV充电桩、工业逆变器）——顶面散热实现紧凑设计。
? 高温/高频应用（如车载电源、服务器PSU）——低热阻维持高温性能。
? 高可靠性需求场景——MSL1级湿度抗性+爬电距离优化保障长期稳定。

设计建议：优先采用胶合绝缘片方案以最大化爬电距离，并搭配强制风冷散热器应对>500W功耗场景。
