厚膜混合集成EMI滤波器双型号数据对比
厚膜混合集成EMI滤波器是一种通过厚膜工艺将电感、电容、电阻等无源元件集成在陶瓷基板上的高性能电磁干扰抑制器件。它结合了厚膜技术的可靠性、小型化优势与电磁兼容（EMC）设计需求，特别适用于高密度、高可靠性要求的电源系统。我们通过以下两款典型代表型号了解厚膜混合集成电源EMI滤波器。
JLH28-461-3A型和JLH28-461-15A型 厚膜混合集成EMI滤波器都是为给 28V 输入 DC/DC变换器配套使用而进行设计，主要功能是减小输入 DC/DC 变换器的输入纹波电流，从而降低厚膜电源模块的电磁干扰，最终满足 GJB151A-CE102的检测需求。产品执行 GJB2438B-2017《混合集成电路通用规范》中的日级标准，可应用于航空、航天等高性能军用电子系统。
工作条件如下表
| 型号参数 | JLH28-461-3A型 | JLH28-461-15A型 | 单位 | 备注&条件 |
| 工作温度 | -55~125 | ℃ | 壳温 | |
| 存储温度 | -60~150 | ℃ | 环境温度 | |
| 输入电压 | 16~40 | V | ||
| 输入电流 | 0~3 | 0~15 | A | |
| 引线焊接温度 | 300 | ℃ | 10s | |
| 封装工艺 | 采用厚膜混合集成工艺制造，全密封金属外壳封装 | |||
| 外形尺寸 | ≤53.08x28.19x10.19 | ≤53.08x28.19x10.19 | mm | 无法兰 |
| ———— | ≤73.41x28.19x10.19 | mm | 有法兰 | |
| 研制厂商 | 青岛智腾微电子有限公司 | |||
主要电参数对比如下
JLH28-461-3A型电参数

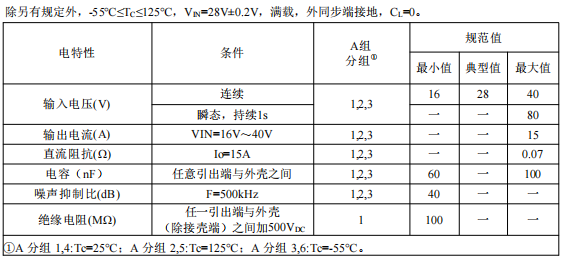

JLH28-461-15A型单路输出电参数
应用说明
EMI 滤波器与 DC/DC 变换器配套使用时，DC/DC 变换器的输入电流即为EMI滤波器的输出电流。DC/DC 变换器的输入电流在输入电压范围在低端时为最大，应计算 DC/DC 变换器在输入低端时的输入电流，同时适当考虑功率降额设计余量，合理设计所需 EMI滤波器的输出电流。
与进口器件对应情况
该两款EMI滤波器与 Interpoint 公司 FMC-461、VPT 公司 DVMC28 产品兼容，可实现PIN-PIN 插拔替换。

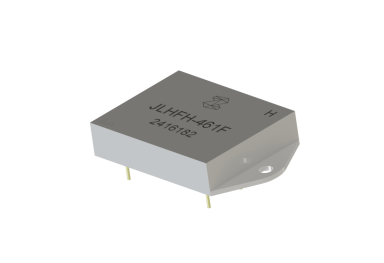

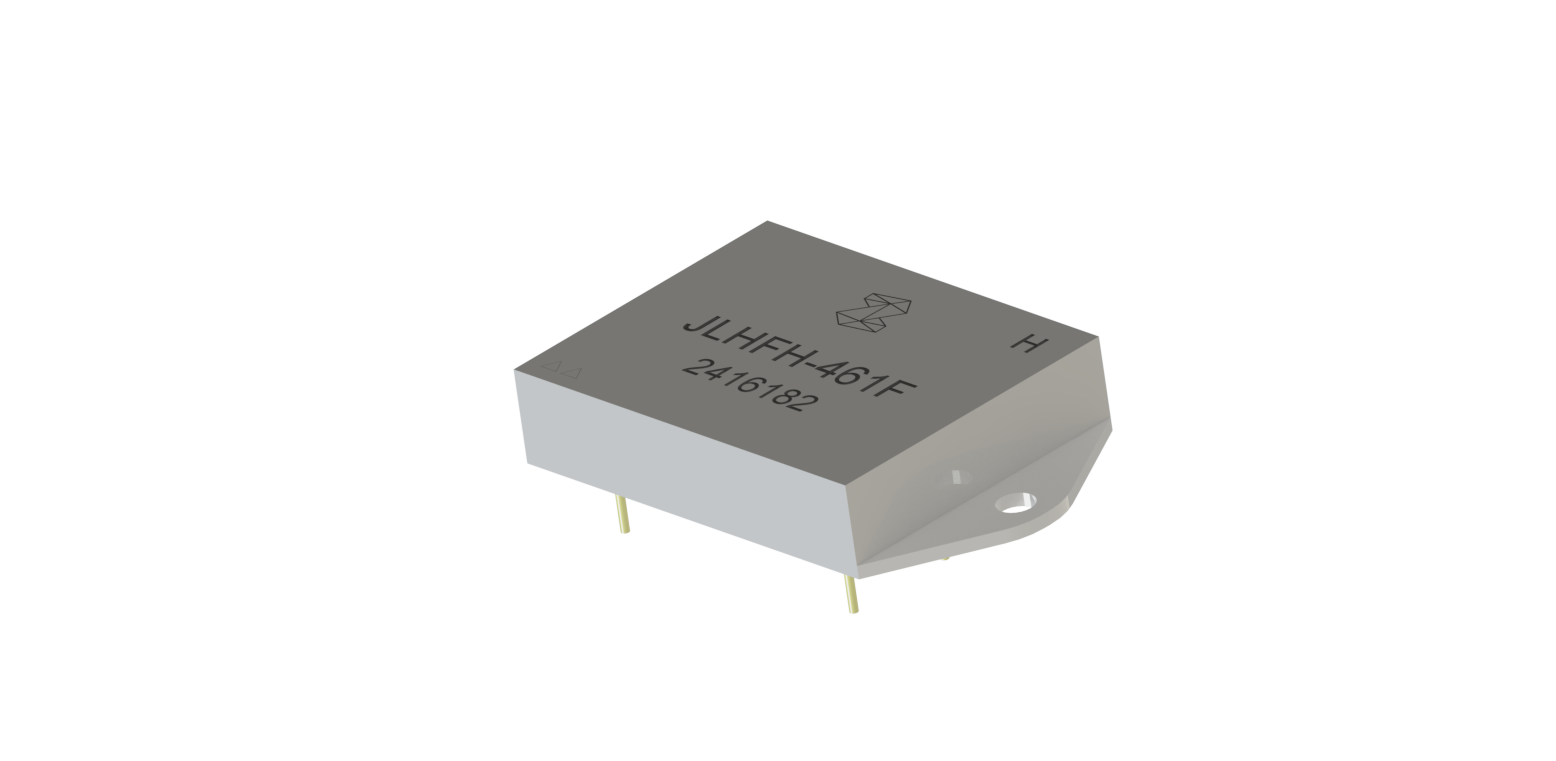

JLHFH-461系列厚膜EMI滤波器
审核编辑 黄宇
