纳芯微推出NSR926X系列车规级SBC系统基础芯片

来源：纳芯微电子

汽车电子电气架构正加速从分布式向域控制中央集中式方向发展，系统设计面临以下关键挑战：

?系统集成度：功能数量持续增加，需通过高集成方案降低外围器件数量，优化PCB空间布局；

?功耗管理：低功耗待机、快速唤醒与多模式能耗控制需求提升，设计平衡难度加大；

?总线系统设计：CAN FD、LIN等多总线架构广泛应用，需兼顾高速传输、低干扰性能与网络唤醒机制，保障通信可靠性与整车功耗水平。

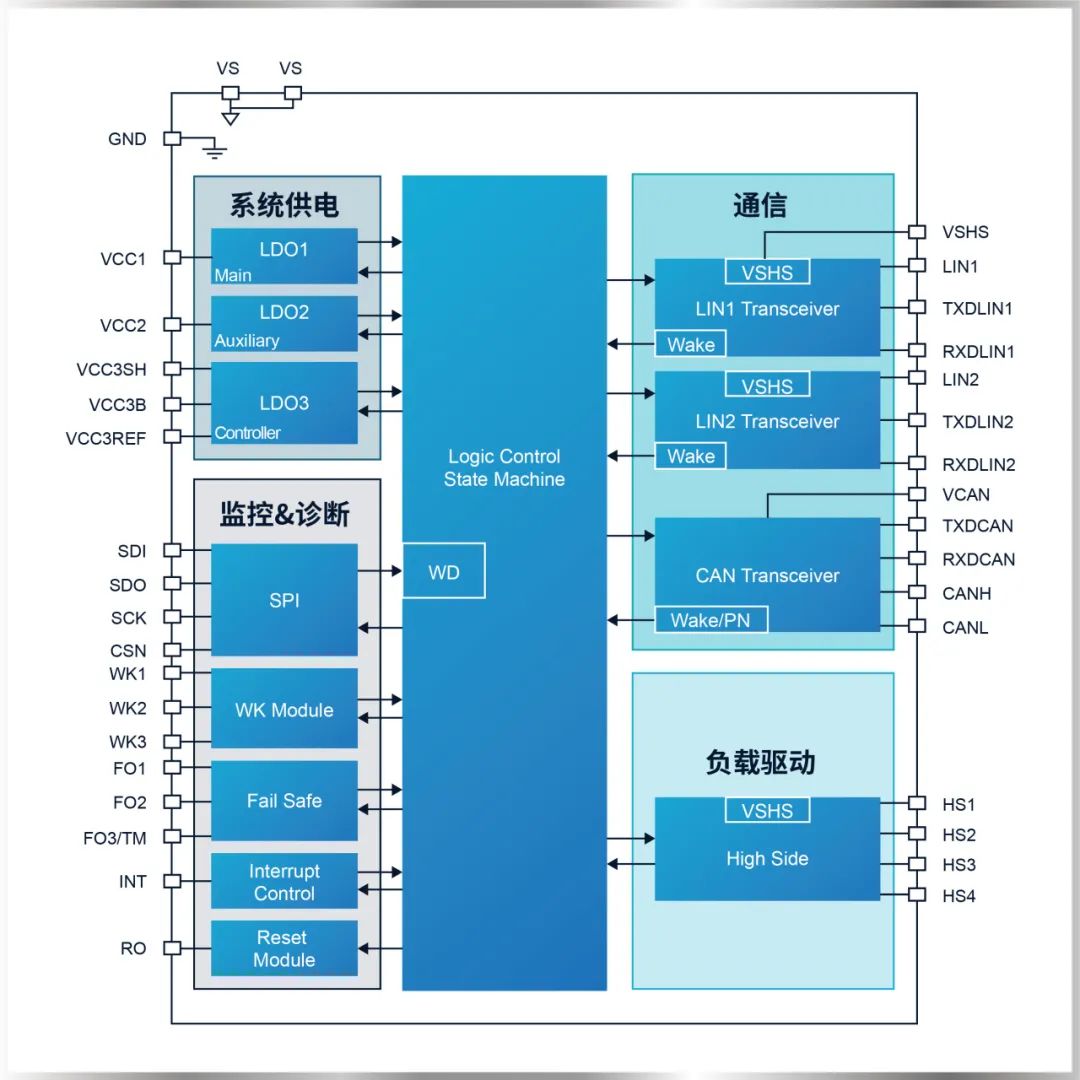

纳芯微全新推出的NSR926X系列车规级SBC系统基础芯片，集成了三路低压差稳压器（LDO）、四路高边驱动（HSS）、LIN收发器及带部分网络（Partial Networking, PN）功能的高速CAN收发器，采用多合一平台级设计，全面满足智能汽车控制模块对供电、通信与驱动等功能的集成化需求，助力下一代汽车电子架构高效升级！

封装与选型

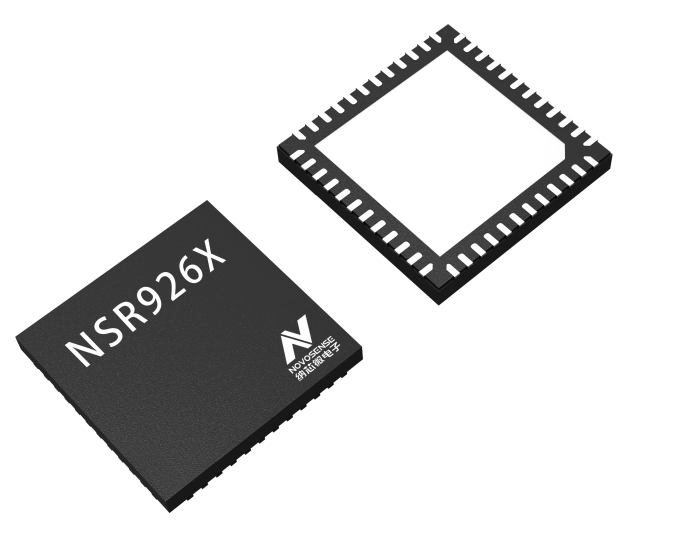

NSR926X采用7mm × 7mm QFN48封装，带Wettable Flank结构，支持AOI检测，符合AEC-Q100 Grade 1车规认证，可广泛应用于车身控制模块（BCM）、尾门控制单元、转向系统模块、挡位选择模块等车载电子系统。

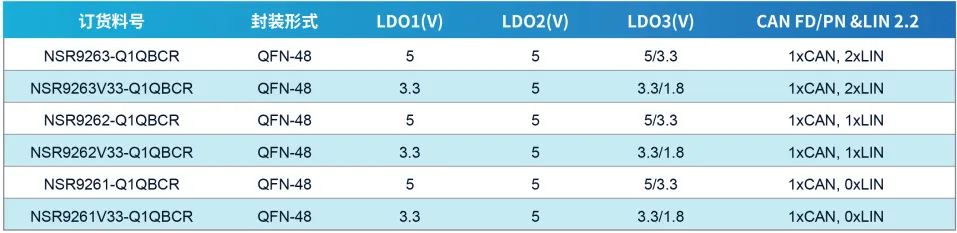

NSR926X系列产品选型表

产品亮点

集成三路LDO输出，满足多电压域供电需求

◆LDO1：主稳压输出，提供5V/250mA (NSR926X) 或3.3V/250mA(NSR926XV33)，适用于MCU供电；

◆LDO2：辅助稳压输出，5V/100mA，具备板外使用保护功能；

◆LDO3：可配置电压输出，支持5V或3.3V(NSR926X)、3.3V或1.8V(NSR926XV33) 选择，配合外部PNP晶体管可用于板外供电或与LDO1负载共享。

集成四路高边驱动，满足多样化负载控制需求

◆HS1、HS2：3Ω导通阻抗，适配中等功率负载；

◆HS3、HS4：6Ω导通阻抗，适用于轻载控制；

四路HS针对带大电容启动的应用场景进行了设计优化，兼顾启动性能与短路保护需求。

支持CAN FD与LIN通信，适配复杂车载网络架构

◆CAN收发器：支持最高5 Mbit/s FD通信，兼容CAN 部分网络（Partial Networking, PN）功能与CAN FD容错模式，符合ISO 11898-2:2016与SAE J2284标准；

◆LIN收发器：支持LIN 2.2协议，兼容ISO 17987-4与SAE J2602标准；

集成7种状态机模式，适配各种应用场景

◆初始化模式 - Init Mode；

◆正常工作模式 - Normal Mode；

◆低功耗模式 - Stop/Sleep Mode；

◆故障保护模式 - Restart/Fail-safe Mode；

◆用户调试模式 - Test Mode

集成完善的智能唤醒与系统监控/故障诊断功能

◆WK端口支持电压检测及远程唤醒功能，具备高压测量功能，通过WK1与WK2可实现高压检测与备用测量模式切换；

◆16位SPI接口，支持灵活配置与系统状态监控；

◆故障输出/通用IO：3路Fail输出，支持故障状态显示，FO2/FO3可配置为通用IO或唤醒源；

◆集成Fail-safe安全机制、看门狗定时器（窗口模式与超时模式）、中断与复位输出功能

依托高集成、高可靠、低功耗、可扩展等优势，纳芯微NSR926X系列SBC为下一代智能汽车电子系统提供稳定、灵活、可靠的一站式电源与通信支持平台！
