TPS2583xA-Q1 是一款 USB Type-C 和 BC1.2 充电端口控制器，包括一个同步 DC/DC 转换器。通过电缆下垂补偿，V总线无论负载电流如何，电压都保持恒定，确保连接的便携式设备以最佳电流和电压充电。

TPS2583xA-Q1 包括用于 DP 和 DM 直通的高带宽模拟开关。
*附件：tps25830a-q1.pdf

TPS25830A-Q1 还集成了 V 上的电池短路保护总线、CC1、CC2、DM_IN 和 DP_IN 引脚（支持高达 18 V）。TPS25832A-Q1 不支持数据线（CC 和 Dx）短路 VBAT 保护。

同步降压稳压器采用电流模式控制工作，并经过内部补偿以简化设计。RT 引脚上的电阻器将开关频率设置为 300 kHz 和 2.2 MHz 之间。工作频率低于 400 kHz 可提高系统效率。高于 2.1 MHz 的工作频率避开了 AM 无线电频段，并允许使用更小的电感器。

TPS2583xA-Q1 集成了标准 USB Type-C 端口控制器功能，包括用于 3A 和 1.5A 电流通告的配置通道（CC）逻辑。电池充电（修订版 1.2）集成为使用 USB 数据线信令确定 USB 端口电流源功能的非 Type-C 传统 USB 设备提供了所需的电气签名。

包括一个精密电流检测放大器，用于用户可编程电缆压降补偿和电流限制调整。电缆补偿通过改变降压稳压器输出电压与负载电流线性变化，以抵消汽车布线中由于导线电阻而导致的压降，帮助便携式设备在重负载下以最佳电流和电压充电。V 型总线无论负载电流如何，在连接的便携式设备上测量的电压都保持大致恒定，从而使便携式设备的电池充电器能够以最佳方式工作。

USB 规范要求对 USB 充电端口进行电流限制，但为系统设计人员提供了合理的灵活性，可以根据系统要求选择过流保护级别。TPS2583xA-Q1 采用新型双门限电流电路，允许系统设计人员对降压稳压器的平均限流保护进行编程，或者可选地使用 CSN/OUT 和 BUS 引脚之间的外部 NMOS 进行限流。NFET 实现使 TPS2583xA-Q1 降压稳压器能够在 USB 端口出现过流故障时为其他负载提供 5V 输出。此外，TPS2583xA-Q1 使用的限流方法可以满足最新的 MFI 要求。

TPS2583xA-Q1 集成保护功能包括逐周期电流限制、打嗝短路保护、欠压锁定、V总线过压和过流、CC 过压和过流、数据线（D x ）短至 V总线和 V 蝙蝠，并具有芯片过温保护。

TPS25830A-Q1 包括用于 DP 和 DM 直通的高带宽模拟开关，并支持数据线（Dx 和 CC）短路 VBAT 保护。TPS25832A-Q1 不支持数据线（Dx 和 CC）短路 VBAT 保护。

特性

符合 AEC-Q100 标准，适用于汽车应用：
- 温度等级 1：–40°C 至 +125°C，T一个
- HBM ESD 分类等级 H2
- CDM ESD 分类等级 C5
同步降压DC/DC稳压器
- 输入电压范围：4.5 V 至 36 V
- 输出电流：3.5 A
- 5.1V 输出电压，精度为 ±1%
- 电流模式控制
- 可调频率：300 kHz 至 2.2 MHz
- 频率同步到外部时钟
- 具有扩频抖动功能的FPWM
- 内部补偿，易于使用
符合 USB-IF 标准
- USB Type-C 修订版 1.3^?^
  - CC 逻辑，V~~控制室~~源与排放
  - USB 电缆极性检测（POL)
- 符合 USB BC1.2 的 CDP/SDP 模式
- 符合 MFI 过流限制
针对 USB 电源和通信进行了优化
- 用户可编程 USB 电流限制
- 电缆下垂补偿高达 1.5 V
- DP 和 DM 上的高带宽数据开关
- USB 固件更新的客户端模式
集成保护
- V总线短至V蝙蝠保护
- DP_IN、DM_IN、CCx V 短路蝙蝠（仅限 TPS25830A-Q1）
- DP_IN、DM_IN、CCx V 短路总线
- DP_IN、DM_IN、CCx IEC 61000-4-2 等级
  - ±8kV 接触式和 ±15kV 空气放电
故障标志报告
32引脚QFN封装，带可润湿侧翼

参数

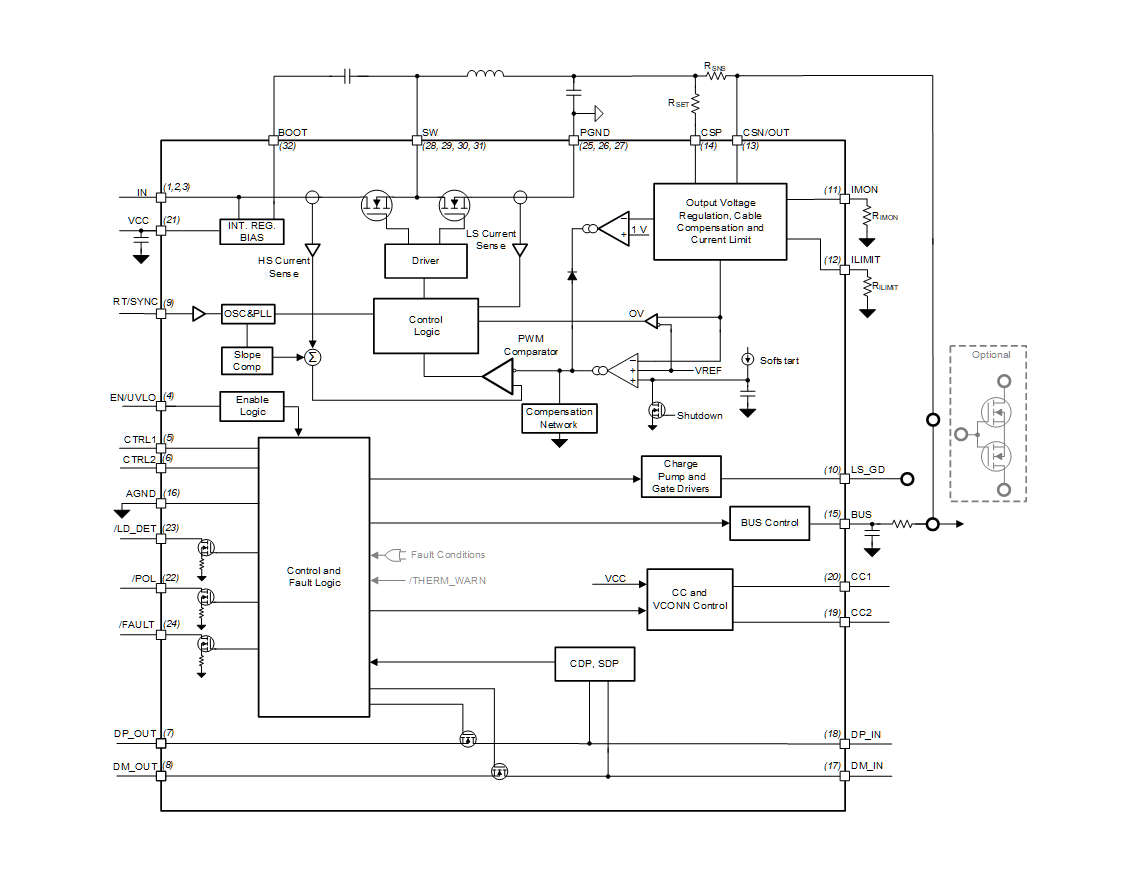

方框图

?1. 产品概述?
TPS25830A-Q1和TPS25832A-Q1是德州仪器（TI）推出的汽车级同步降压DC/DC调节器，集成USB Type-C?和BC1.2充电端口控制器功能。主要特点包括：

?输入电压范围?：4.5V至36V，支持汽车电池环境。
?输出能力?：5.1V±1%精度，最大3.5A输出电流。
?兼容性?：符合USB Type-C Rev 1.3和BC1.2标准，支持CDP/SDP模式。
?保护功能?：集成VBUS短路保护、数据线（DP/DM/CC）过压保护（支持±8kV接触/±15kV空气放电ESD）。

?2. 关键特性?

?高效降压调节器?：
- 电流模式控制，内部补偿简化设计。
- 可调开关频率（300kHz至2.2MHz），支持外部时钟同步。
?USB Type-C功能?：
- 自动检测连接设备（UFP）和电缆方向（通过POL引脚）。
- 支持1.5A/3A电流广播，VCONN供电（需外接5V LDO）。
?电缆压降补偿?：通过IMON引脚编程，最高补偿1.5V以抵消长电缆IR损耗。
?多重保护机制?：
- 过流保护（可编程阈值）、过热关断、VBUS/CC/DP/DM引脚过压保护。
- TPS25830A-Q1额外支持数据线短路至电池保护（18V耐受）。
