【节能学院】安科瑞无线测温产品在中国移动(甘肃兰州)数据中心B02项目的应用

摘要：数据中心是推进数字经济发展的重要算力网络基础设施，为众多企业和政府单位提供设备托管及网络接入服务，保障企业与机构核心业务稳定运行；作为网络枢纽促进数据交互，支撑各行业数字化转型；数据中心是现代信息技术的核心，其设计和管理直接影响全球数字经济的发展。本项目为甘肃新基建工程，属中国移动甘肃兰州数据中心二期项目，在“东数西算”工程中具有重要战略价值，可承接东部算力需求、推动东西部数据资源优化配置。本文介绍了安科瑞无线测温产品在中国移动（甘肃兰州）数据中心B02项目中的应用。无线测温产品通过实时监测关键部位温度并及时告警，结合温湿度监测联动调节环境，有效避免因温度异常等导致的故障风险，保障数据中心稳定运行，为数据中心运维提供重要基础支撑。

关键词：数据中心、稳定运行、无线测温、温湿度监测

1概述

位于甘肃省兰州市西北大数据产业园的数据中心B02是中国移动（甘肃兰州）数据中心二期项目的一部分，总建筑面积约为2.6万平方米包括标准化机房楼、动力中心等，装机能力约3587架。项目在2022年2月开工，8月底B02数据中心机房完成封顶，2025年进行甘肃兰州B02机楼机电项目工程建设。甘肃兰州数据中心B02机楼规划机架数量1626架，机电配套设施包含电源系统，空调系统，机房工艺，电气系统，智能化系统等配套内容。

项目作为甘肃新基建工程，投产后，有助于甘肃省数字经济发展，进一步落实国家“宽带中国”战略，将为数字兰州、智慧城市建设等提供技术支撑，也将为兰州人工智能产业、5G技术、工业互联网的发展注入新动力、创造新空间。在国家“东数西算”工程布局中，该数据中心的战略价值尤为凸显。作为西部重要算力节点，它将有效承接东部地区溢出的算力需求，通过整合甘肃及周边地区丰富的绿色能源（如风电、光伏），构建低碳算力集群，既缓解了东部算力紧张与能耗压力，又推动了东西部数据资源的优化配置，加速形成“东数西存、东算西渲”的协同格局，为全国算力网络的均衡布局提供关键支点。该数据中心的建成不仅是甘肃数字基础设施升级的里程碑，更将成为激活区域创新动能、衔接国家战略落地、驱动产业深度变革的重要引擎，为甘肃在数字经济时代实现跨越式发展奠定坚实基础。

本次我司与中兴科技携手，共同完成中国移动甘肃兰州数据中心B02项目。

2产品需求及配置方案

2.1产品需求

本次针对中国移动甘肃兰州数据中心B02项目需要配置无线测温产品，对厂区内配电工程中的低压柜状态进行监测。

首先该项目需要对低压抽屉柜进行无线测温，由于低压柜内空间较小，故选用有无源感应取电能力的ATE400作为测温装置；其次该项目要求能通过RS485接口上传收发器数据故选用ATC600-C作为收发装置，同时考虑到配电房内空间问题再选用ATC600-Z作为中继器；最后项目需要对环境以及柜内温湿度进行监测，故选用AHE100测量温湿度。

对无线测温传感器要求如下：

1）非电池供电（采用感应取电方式供电）的无线温度传感器

2）无线频率：470MHz；

3）启动电流：≥5A；

4）测温范围：-50 ℃～+125 ℃；

5）采样频率：15s；

6）发射频率：15s；

7）精度：±1℃；

8）工作温度：-40 ℃～+85 ℃；

9）至大工作电流：一次额定电流 5000 A；

10）温升要求：在额定工作条件下，装置不应达到可能影响开关柜一次设备绝缘及被测点正常工作的温度，装置的电流互感器线圈通过1250 A，30 min，环境温度为20 ℃时，无线温度传感器表面温升不应超过10 K。

11）传输距离：空旷距离不大于150米。

对接收器的要求如下：

1）工作电源：DC 24V；

2）传输距离：空旷距离不大于150米；

3）通讯接口：1路RS485串行通讯接口看，Modbus-RTU通讯协议；

4）安装方式：35mm导轨式。

对温湿度传感器的要求如下：

1）工作电源：电池供电；

2）传输距离：空旷距离不大于500米；

3）测量范围：温度-30℃～85℃，湿度0～100%RH；

4）采样频率：25s；

5）发射频率：5min（有温度变化≥2℃或湿度变化≥5%RH时提前上报）；

6）精度：温度±1℃，湿度±3%RH；

7）安装方式：35mm导轨式。

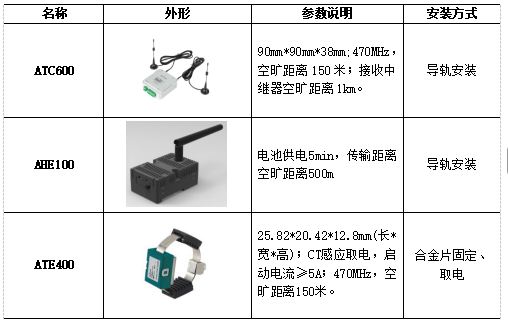

根据上述要求，故此选择安科瑞的无线测温产品如下表：

2.2配置方案

本次项目主要针对低压抽屉柜进行配置，共18个配电房，安装在低压母线三点测温、出线回路三点测温，柜内温湿度测量以及环境温湿度测量。

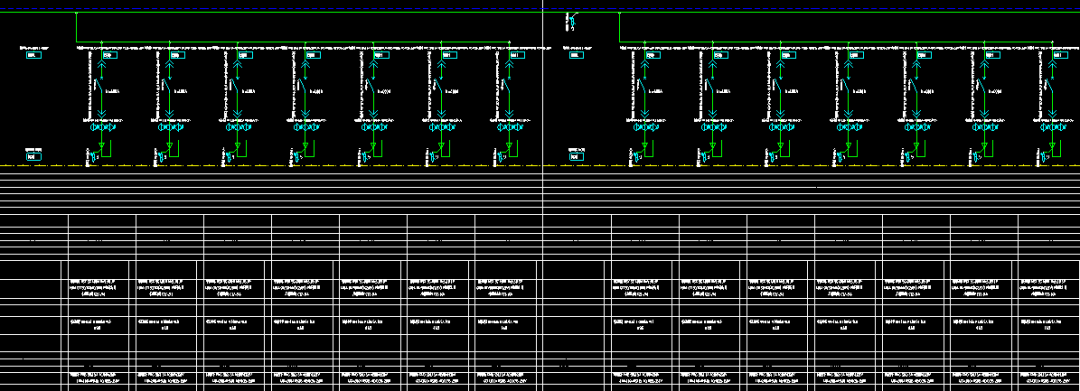

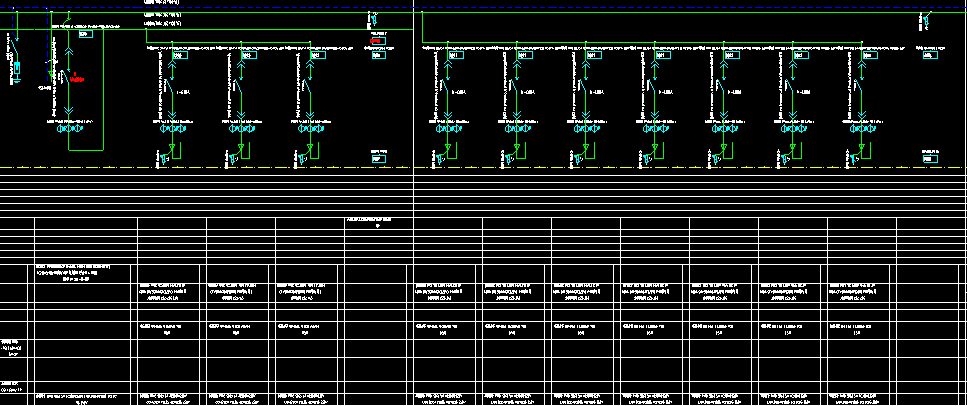

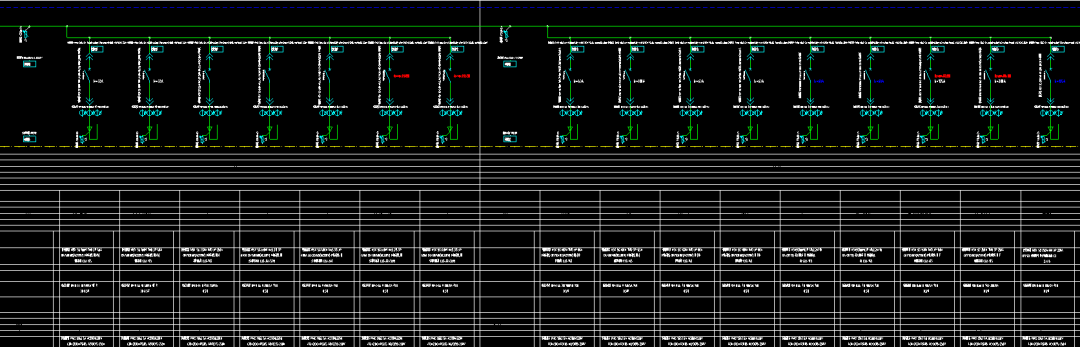

以部分图纸为例，一次图纸如下：

本中国移动甘肃兰州数据中心B02项目中使用无线测温传感器共计1902只，温湿度传感器共计220只，无线测温接收器18只，中继器18只。

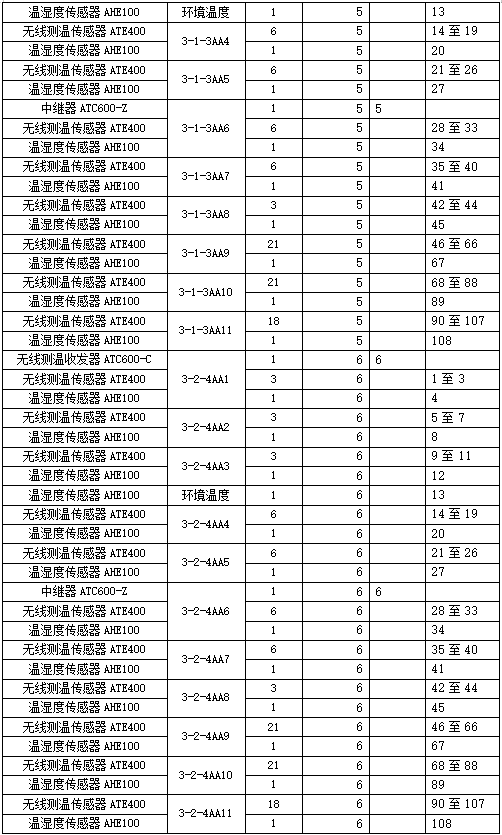

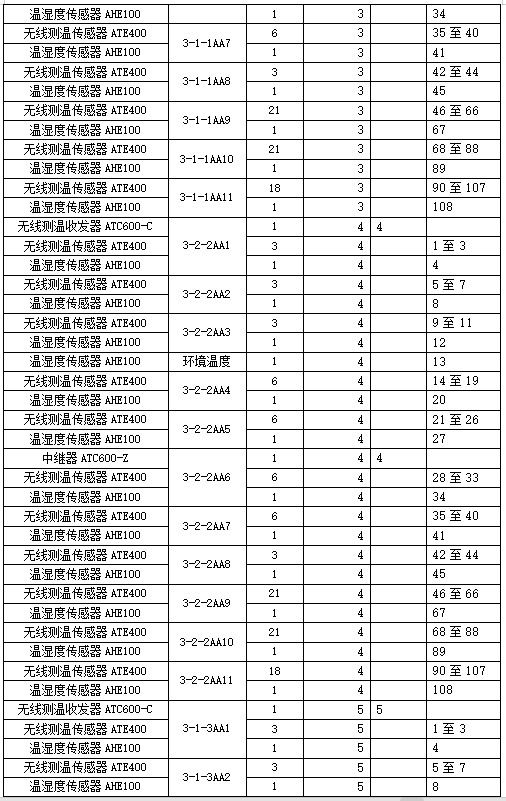

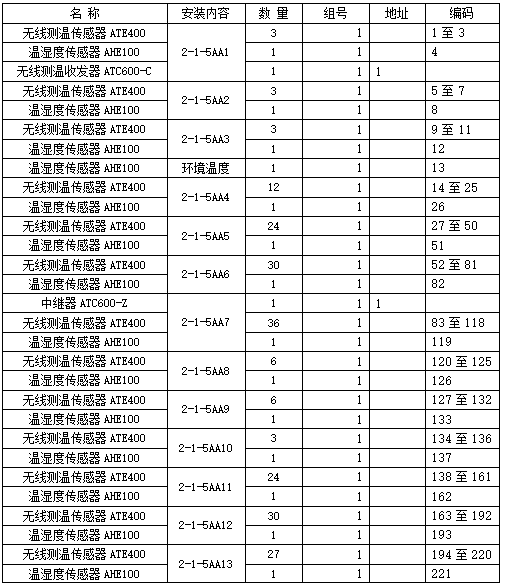

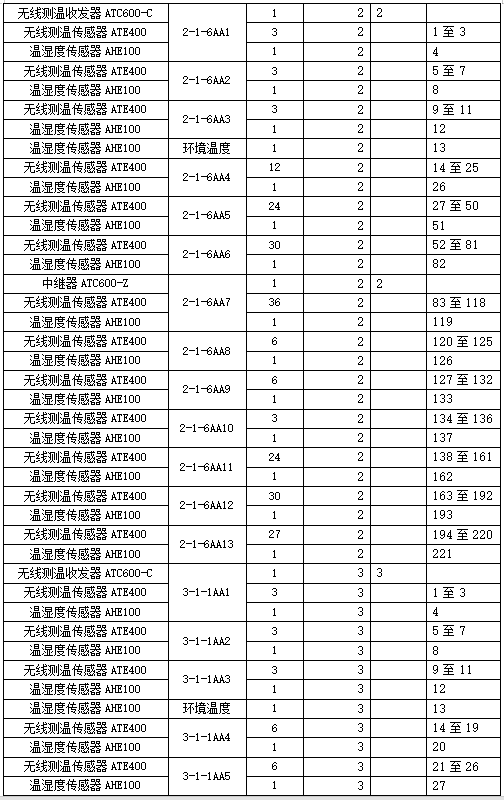

以下是部分配置方案明细：

3现场安装图片

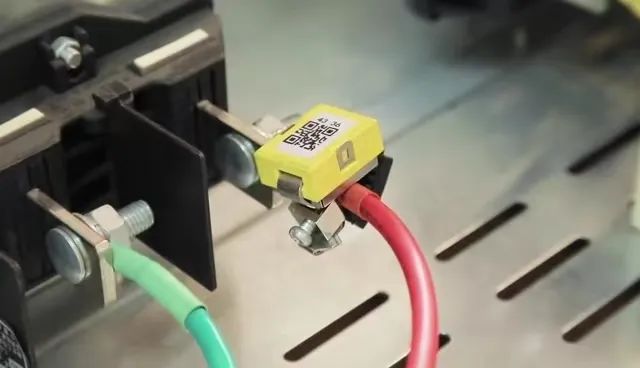

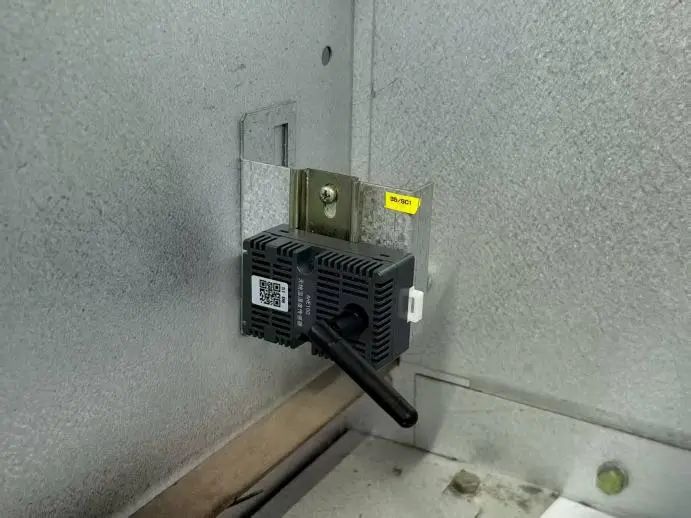

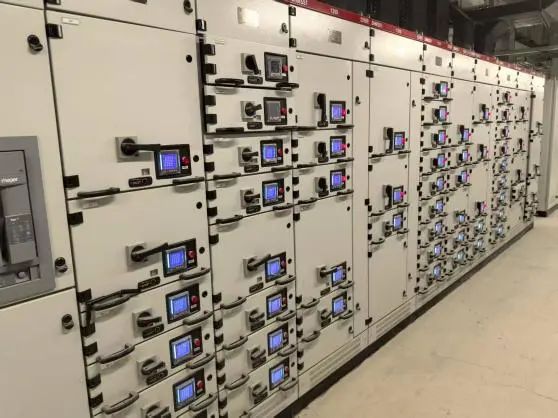

低压进线母联柜三点测温，低压抽屉柜三点测温，柜内温湿度检测，环境温湿度检测。无线测温收发器、电源模块安装在柜内电缆室内。

现场安装图片

4结语

低压柜是数据中心电力分配的核心环节，由于其与用户侧对接，其内部的断路器，端子等部位长期载流，可能会因多种原因如器件老化，螺栓松动等导致接触电阻变大，温度异常升高导致绝缘层加速老化，引发短路故障；金属部件过热变形，破坏电气连接的稳定性；甚至有引起火灾的风险，导致大规模停电，容易造成人员伤亡和财产损失。而无线测温装置的核心价值就在于可以通过无线测温传感器，与发热点接触实时采集关键部位的温度，避免因人工巡检的滞后性以及盲区导致的无法及时发现异常的温度升高；当温度异常升高时通过无线信号传输到接收器，再通过RS485传输到网关记录数据，触发告警，可以及时提醒运维人员此处温度异常需要检修，避免突发情况导致的停电；而且由于无线测温传感器本身不需要布线，只需要安装接收器的工作电源，便于安装在空间较小，器件较多的低压回路中；同样环境温湿度的监测对于变电所或配电房各种设备寿命有影响，比如长期处于高温高湿环境可能会导致电气柜长期散热效率下降，破坏绝缘性能；导致金属部件锈蚀影响使用等；温湿度监测可以联动空调，除湿机等及时调节变电所或配电房中的温湿度，以达到适合的环境。这两者共同构成了对数据中心低压柜的设备状态和环境状态的监测，聚焦于检测潜在的故障和影响，可以减少故障的风险和损失，保障数据中心的稳定运行，对于目前的数据中心类的项目是不可或缺的运维基础。
