【教程】简单上手！亿佰特E104-BT09蓝牙模块应用指南

E104-BT09是亿佰特基于泰凌微的TLSR8208BER芯片研发的符合蓝牙协议5.0的模块，该模块使用通用的AT指令设置参数，操作简单快捷。模块支持从机角色、蓝牙广播、数据透传、空中配置。模块可广泛应用于智能穿戴、家庭自动化、家庭安防、个人保健、智能家电、配饰与遥控器、汽车、照明、工业互联网、智能数据采集、智能控制等领域。

本文将通过模块作为从机与手机进行连接通信的操作过程，进一步介绍关于E104-BT09的应用及特性。

一

产品特点

1.模块特点

? 支持BLE5.0

? 仅支持从机角色

? 支持IBeacon 和普通广播切换

? 支持发射功率修改，最大发射功率为11.5dBm

? MTU最大200 bytes

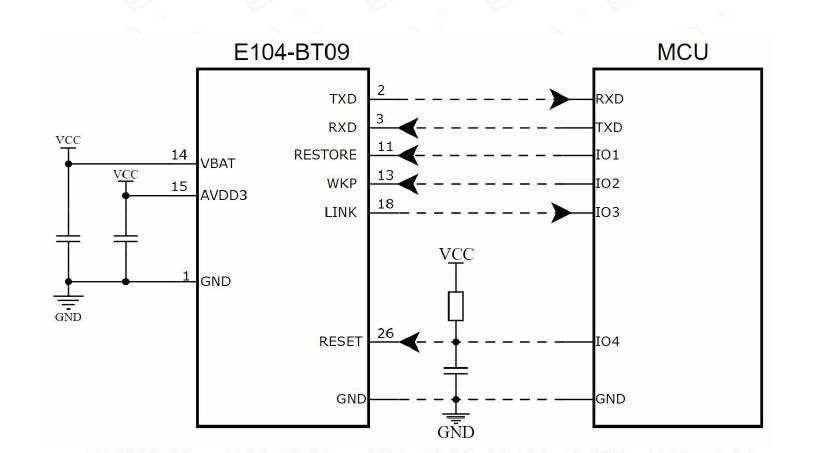

2.模块应用原理图推荐

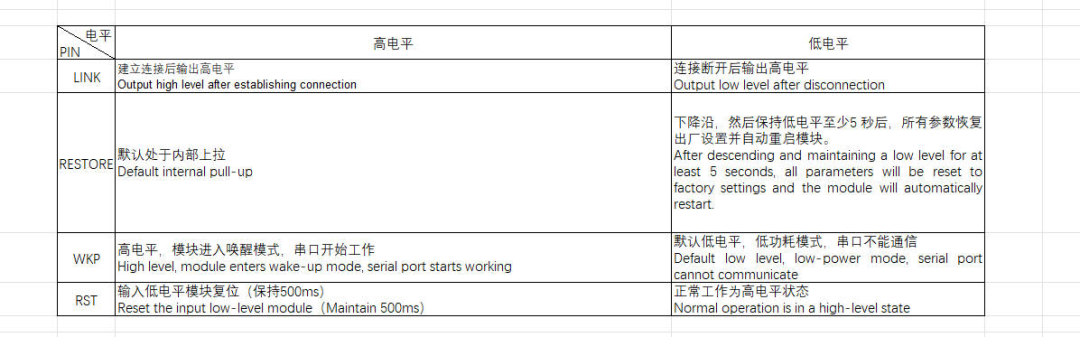

3.引脚功能说明

二

快速使用

本节将用到的硬件：

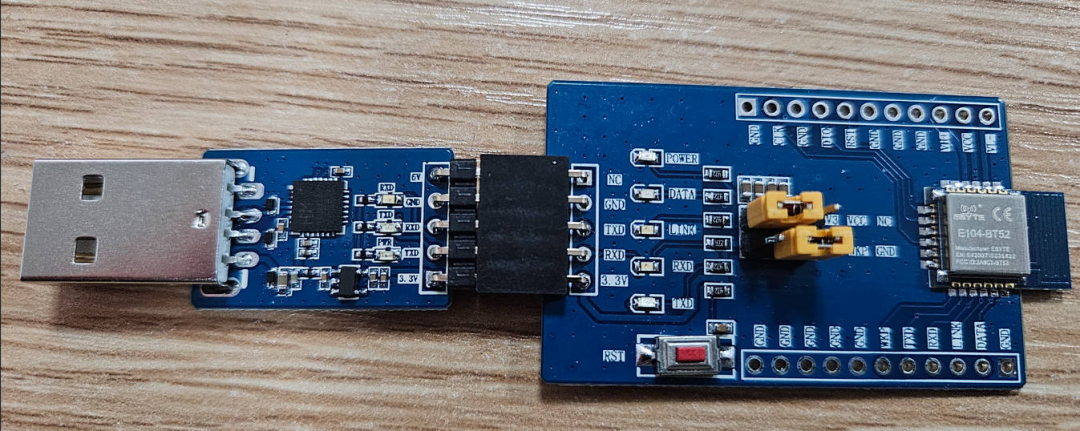

1.一组E104-BT09的测试套件，并按下图进行连接：

2.电脑和手册

本节将用到的软件：

1.XCOM串口助手

2.nrf connect app：

三

操作步骤

模块模式说明：

? AT指令说明：模块一直处于响应AT指令的状态，所以在连接模块进行透传时，发送的数据可能需要避开AT指令相关的数据。

? 传输模式：模块被连接后，通过串口发送的数据将会被转发到蓝牙处。

常用指令：

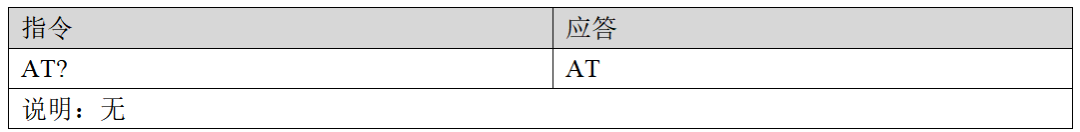

AT?测试指令

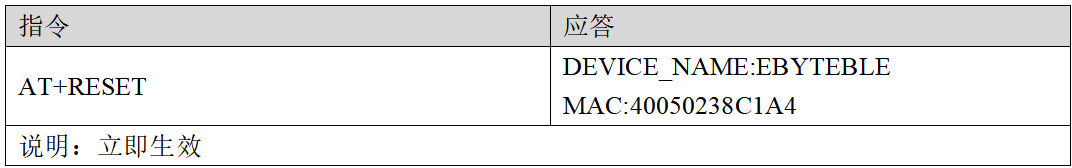

AT+RESET 复位指令

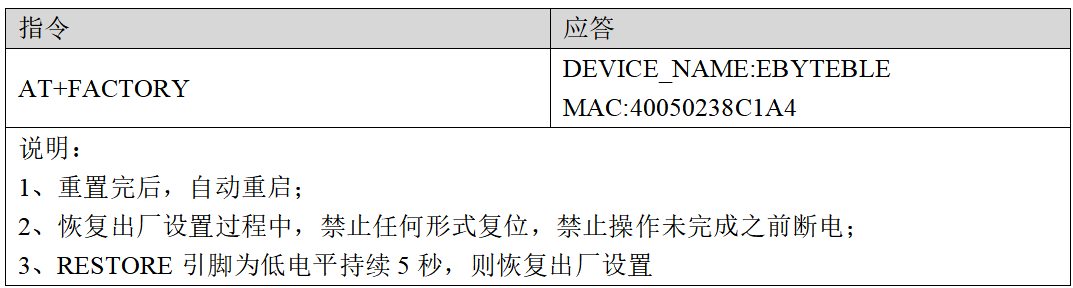

AT+FACTORY 恢复出厂指令

AT+NAME 蓝牙广播名称

操作步骤：模块作为从机与手机nrf connec app进行通信。

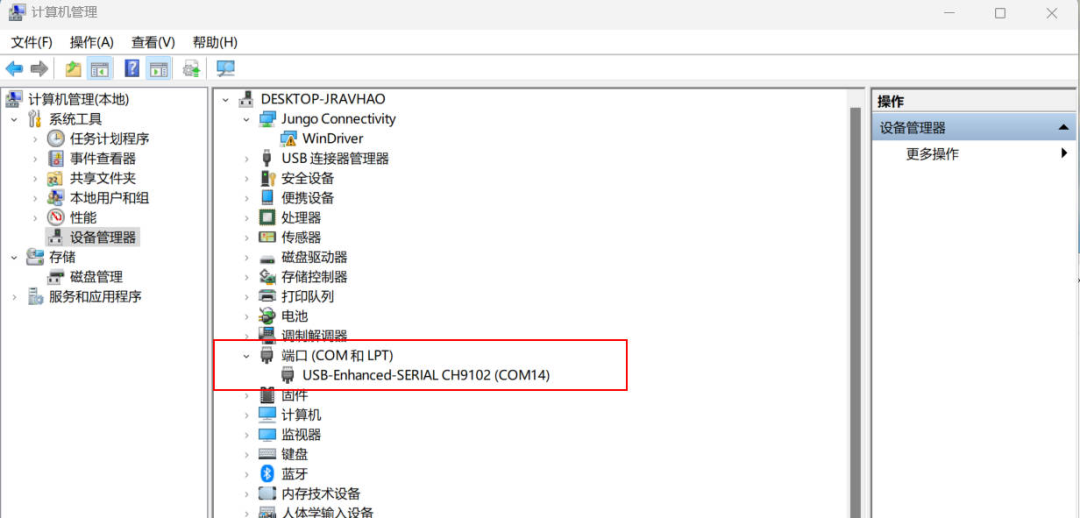

1.将测试套件接入电脑后可以在设备管理器中看到如有图端口。

通常Windows 10以上的系统将会自动安装串口驱动，但是假如测试套件通过usb口接入电脑后没有相应端口出现可以先尝试安装 串口驱动。

2.模块连接步骤：

①将测试套件通过usb口接入电脑。测试接入电脑后，可以在 “我的电脑->属性->设备管理->端口中看到相应端口号”;

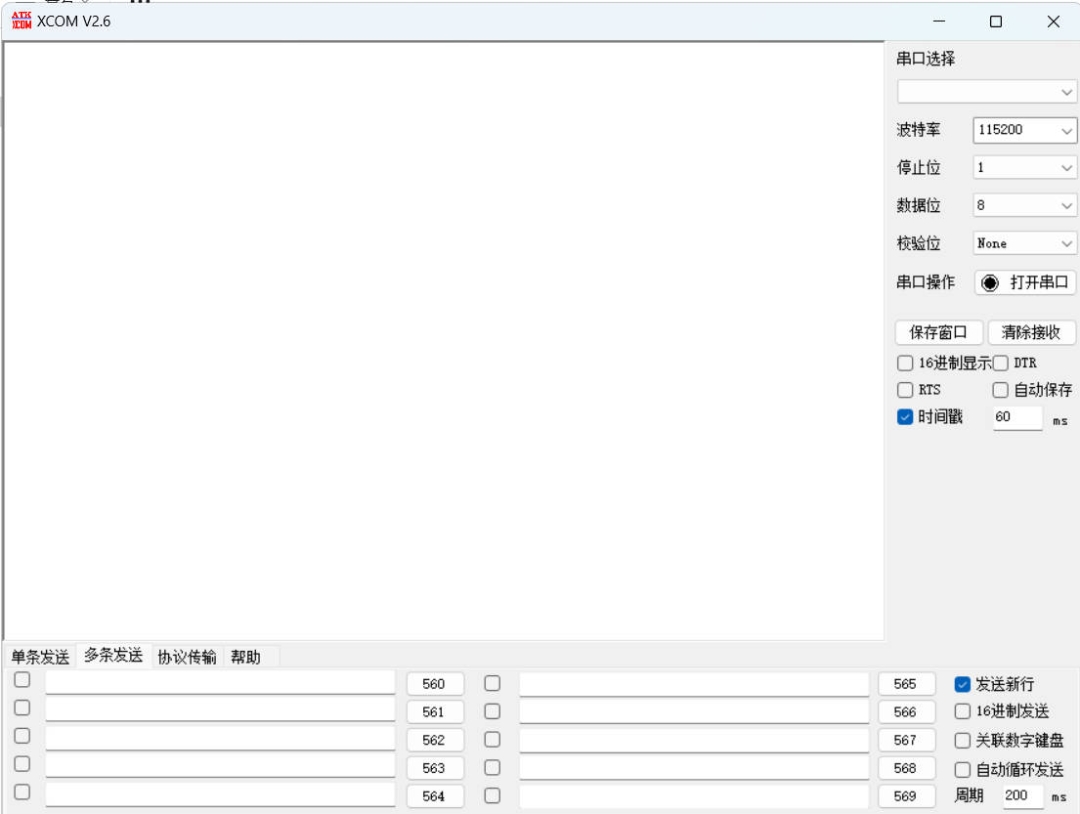

②打开xcom助手，选择对应的端口号;

? 波特率：115200

? 停止位：1位

? 数据位：8位

? 校验位：NONE

③打开串口，按右图进行配置;

? 恢复出厂模式（factory reset）

? 打开从机普通广播功能（Open the normal broadcast function of the slave device）

? 修改从机广播名称（Modify the name of the slave broadcast）

? 保存配置

④至此模块端从机角色功能配置完成;

⑤手机打开app "nrf connect";

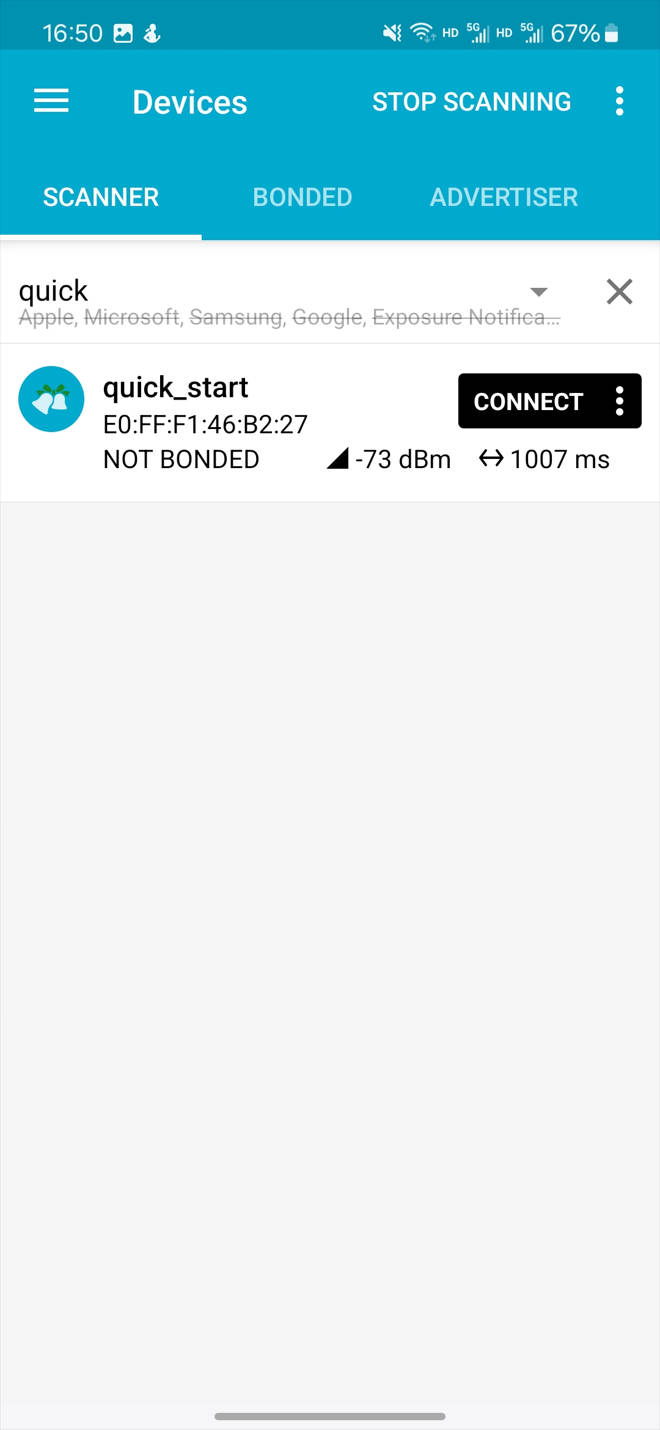

⑥连接模块（点击"connect"按键）;

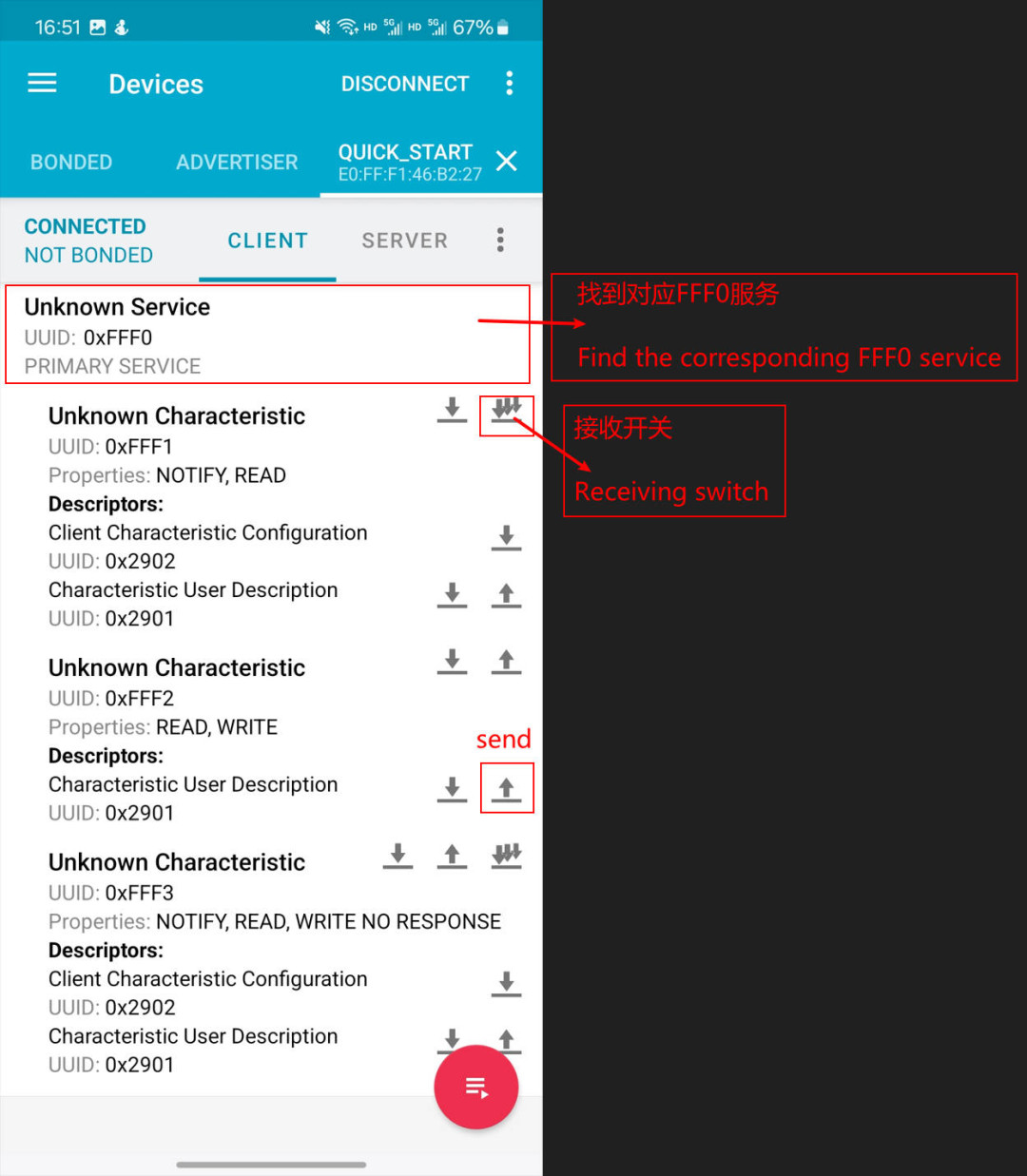

⑦找到对应服务以及打开对应接收开关：

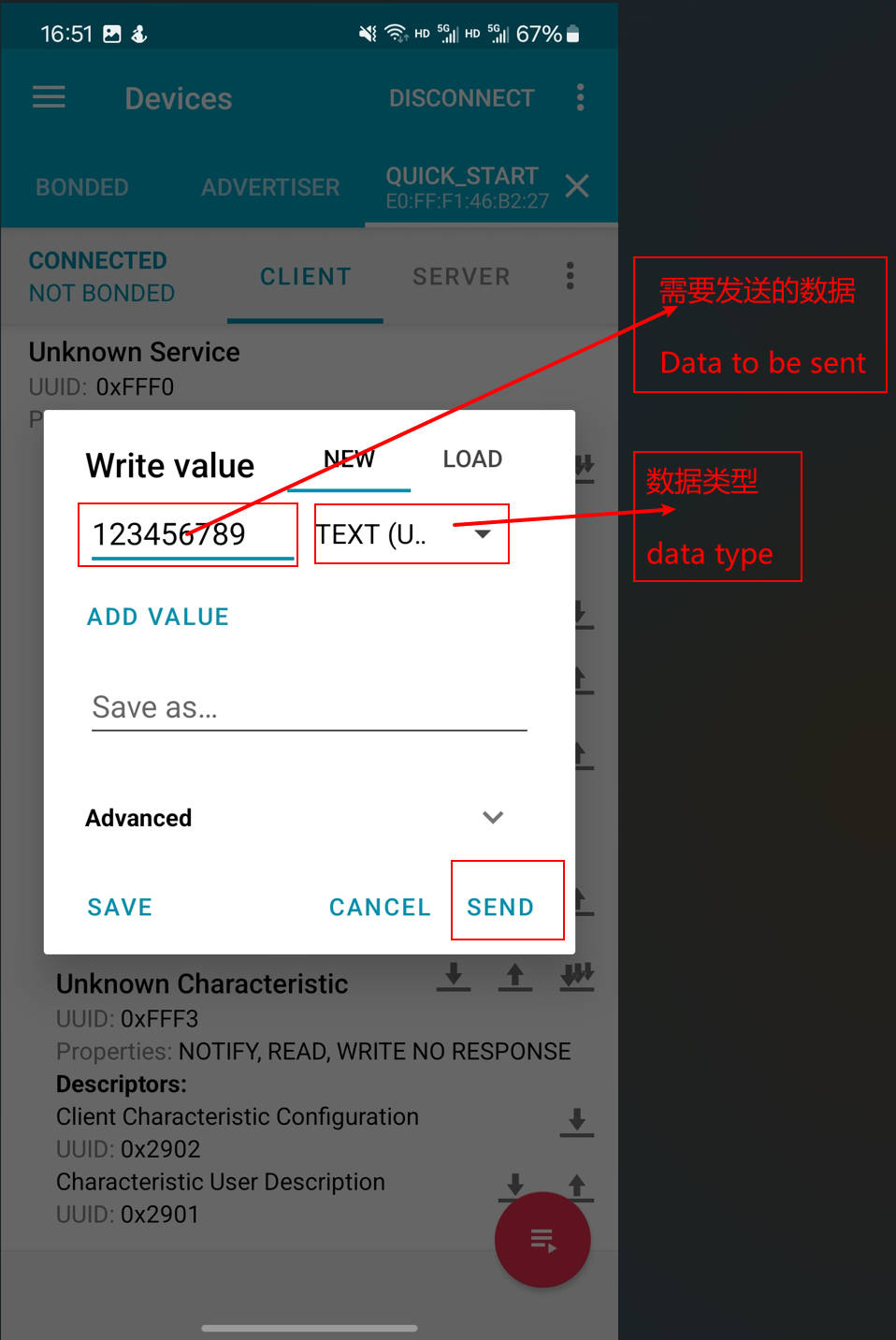

3.点击发送按钮后如图显示：

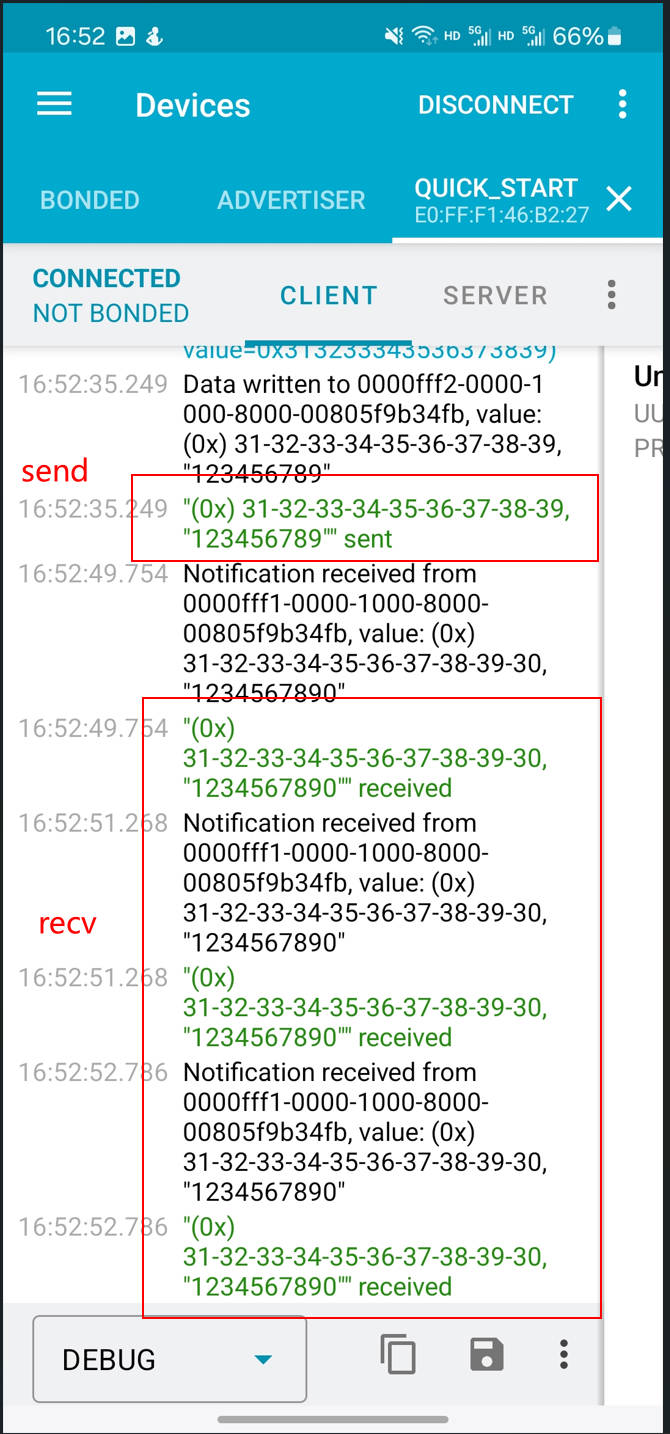

4.界面右滑可以进入日志界面：

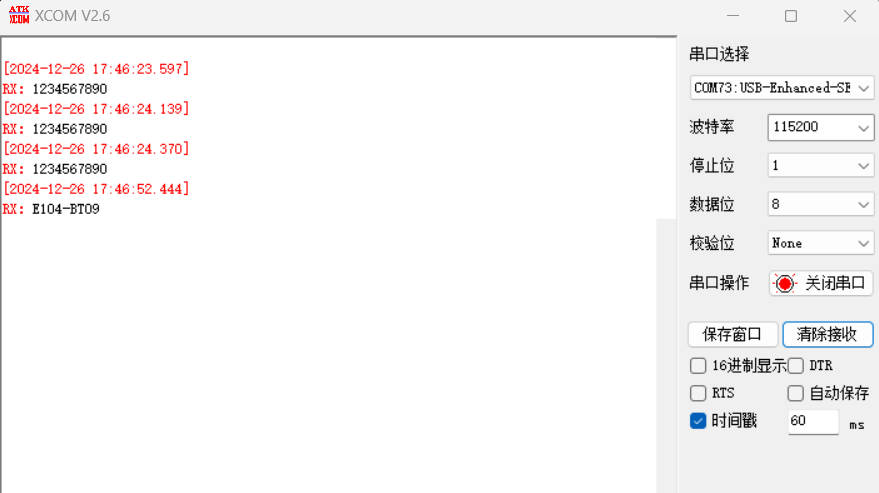

5.电脑端接收与发送显示：

四

可能遇到的问题

? 模块通信波特率为115200；

? 当指令出现ERR 提示后可以参考用户手册。如使用其他的串口助手进行调试，请注意检查字符串长度；

? 注意模块只支持从机模式；

? 注意指令结尾没有其余符合（某些串口助手，或者用户自己勾选了发送新行等功能，会导致软件自动给指令结尾附加特殊符号）。
