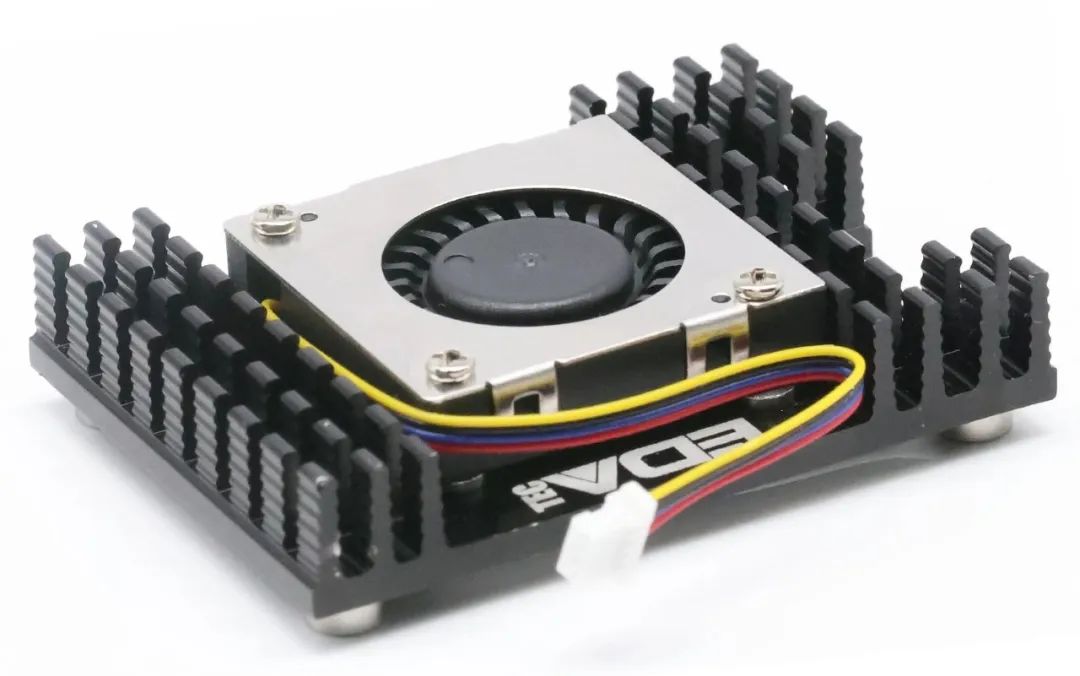

ED-CM5ACOOLER——专为树莓派 Compute Module 5（CM5）量身打造的小钢炮级主动散热器，一句话总结：装上它，CM5 就能“满血”跑在 2.4 GHz，不降频、不烫手。

所以，它到底厉害在哪？

主动散热，降温立竿见影

自带一颗温控小涡轮风扇，官方实测：在 25 ℃ 室温下，CPU 四核火力全开，CM5 裸机跑 84.3 ℃，而加上 ED-CM5ACOOLER 后只剩 57.6 ℃，直接降了 27 ℃，让 CM5 可以一直稳定在最高主频 2.4 GHz。

身材小，能量大

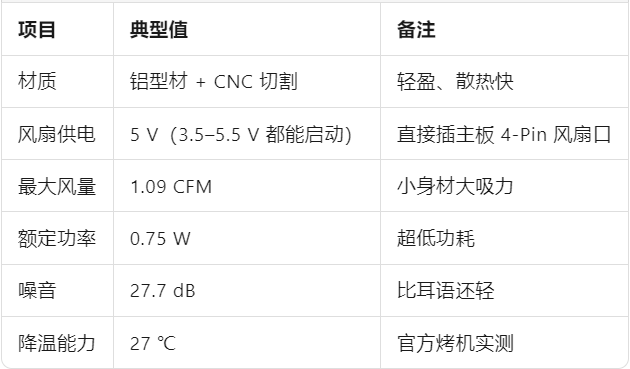

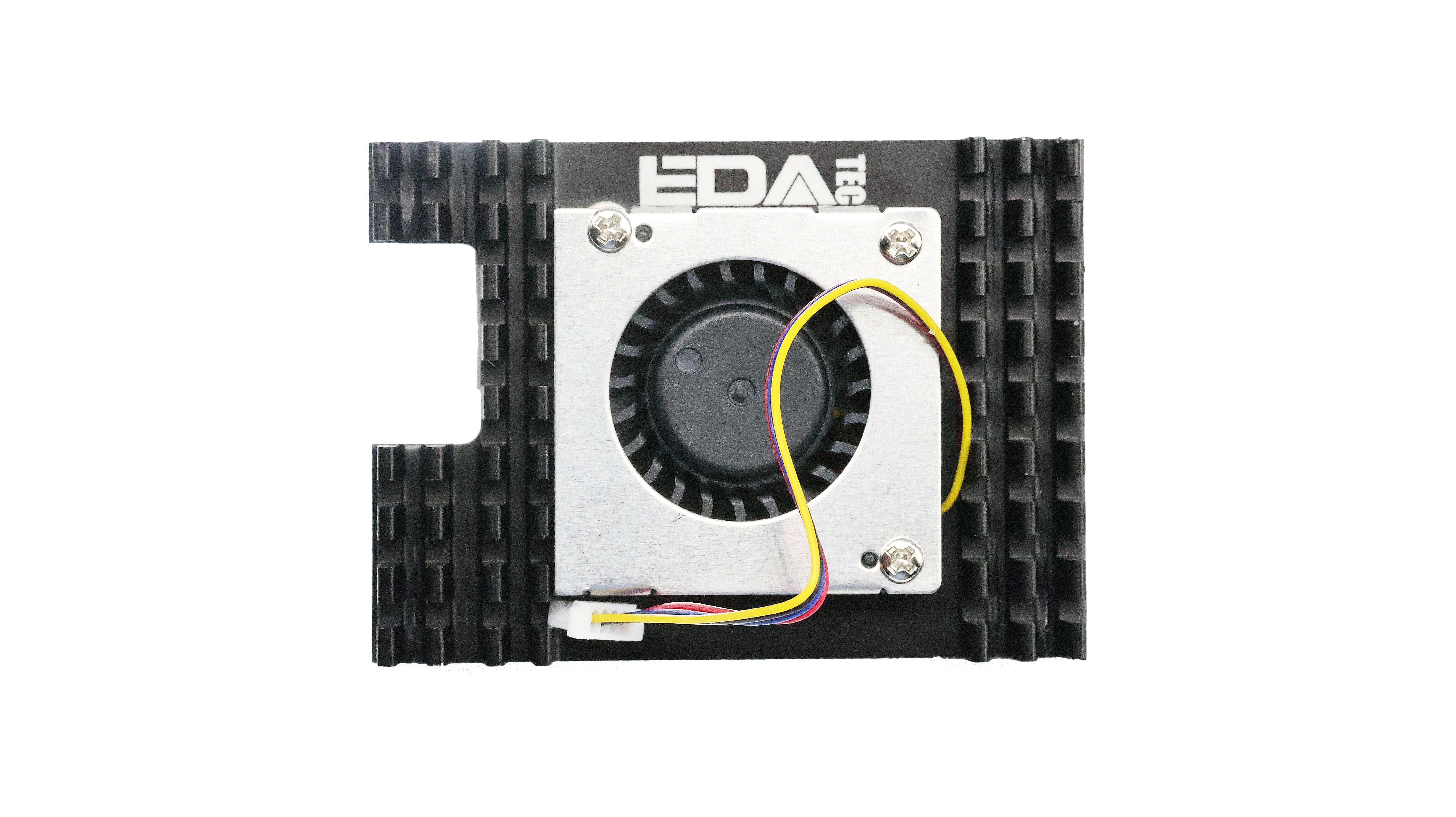

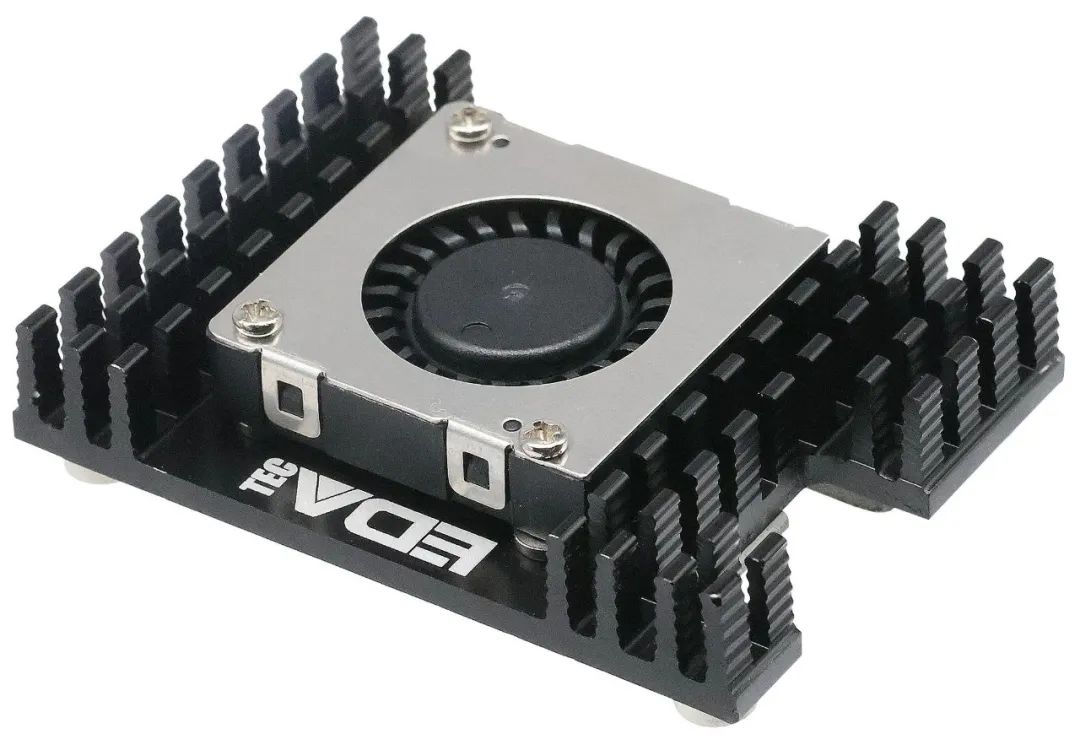

整块散热器只有56.5 × 41 × 14.1 mm（约半个银行卡大），重量31 g，铝型材 CNC 精雕，既轻又结实，塞进各种紧凑盒子都不占位。

安装超简单

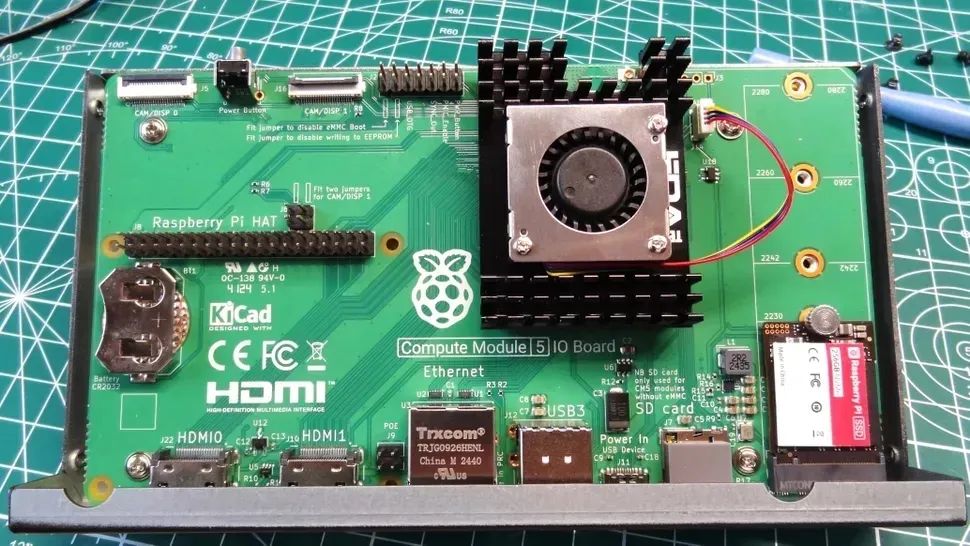

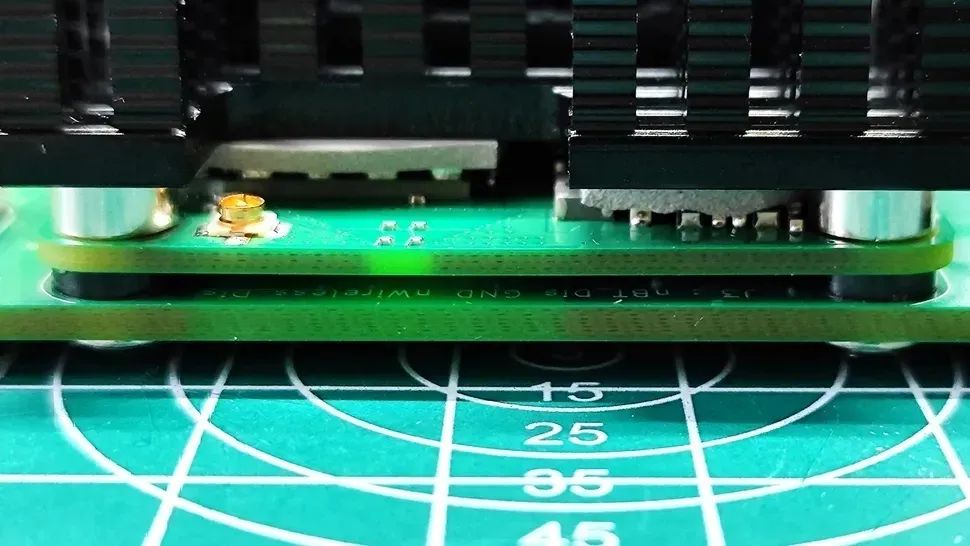

出厂已经把导热硅胶贴好，只需四颗 M2.5×8 螺丝+垫圈，三分钟搞定，新手也能一次成功。

针落有声，风过无痕

风扇最高 8000 转，但噪音仅27.7 dB（图书馆级安静）。支持 PWM 智能调速，轻载时几乎听不到声音，还能延长风扇寿命。

采用FDB轴承，更加稳定

散热器的风扇使用的FDB轴承（液态轴承），这是一种创新的轴承设计，其使用寿命远高于传统轴承。

液态轴承(Fluid Dynamic Bearing，简称FDB)技术诞生于50多年前。早期应用于陀螺仪高精度仪器以及潜艇中要求低噪声的机械环节。液态轴承技术在l997年首先被Seagate公司引入硬盘主轴电机中(俗称大灰熊的Medalist Pro 9140)硬盘就是业内首款采用液态轴承马达的7200rpm产品。并在之后的几年内陆续被各大硬盘制造厂商广泛采用。

FDB轴承的技术优势与应用：其独特之处在于，通过精心设计的内部结构，能够产生流体动压，使风扇的轴芯得以浮离轴承表面。这一创新设计显著减少了轴芯与套筒之间的摩擦，进而大幅延长了轴承的使用寿命，并提供了更加稳定的运转性能。

小科普 | 风扇轴承都有啥？

机箱、显卡、CPU 上总得挂一两把“小螺旋桨”，不就一台迷你电扇嘛，能有多少门道？别急着下结论。市面上的风扇从“五十块钱包邮一把”到“百元只能买一只”，价差十倍，凭啥？今天咱们就拆开来聊聊它暗藏的玄机。

外形看上去大家都一个模子，真正的分水岭藏在肉眼看不见的轴承里。主流大致分三派：最朴素的油封轴承（Sleeve Bearing，江湖简称 SB），耐造的滚珠轴承（Ball Bearing，戏称为 2B），以及后来横空出世的磁悬浮轴承（VAPO）。剩下那些花里胡哨的“××轴承”基本都是在它们身上做的精装修。

油封轴承 Sleeve

油封轴承结构简单得近乎粗暴：一根轴、一只套，抹一层油，再把盖子一扣，就算完工。靠润滑油来润滑并降低摩擦，成本极低，代价是寿命短、不耐用。由于内部空隙全靠油液填充，刚出厂时几乎听不到噪音，也几乎没有磨损。可用久了会积灰，润滑油又会在高温下挥发，摩擦和震动便与日俱增。通常寿命只有 5000～15000 小时，国产普通风扇大多落在 8000 小时左右。若你每天开机 10 小时，两三年后风扇多半就开始“哗啦呼啦”——轴心偏移、动静失衡。许多采用油封轴承的扇子不敢明写轴承类型，往往只标一句“静音轴承”；以后看到十几二十块的便宜货这么写，十有八九就是油封。

液压轴承Hydro

许多风扇也采用液压轴承，又称液体静压轴承，它是在传统油封轴承基础上改良而来，最早由散热器大厂 AVC 率先推出。不过市面上仍有普通油封轴承被误标为“液压”，选购时需注意辨别。液压轴承结构相对简洁，储油量比普通油封更多，并配有环回式供油回路，使润滑油不易外泄，因而寿命更长，静音运行时间也更持久，甚至可达 40 000 小时。

动态液压轴承FDB

DB 的全称是“Fluid Dynamic Bearing”，中文常叫“流体力学轴承”。技术上，它源自液压轴承，又往上走一步，于是也有人把它叫 HDB（Hydro-Dynamic Bearing）。老张在国外论坛里看到有人把 FDB 和 HDB 当成两种东西，暂时没定论；但在电脑风扇圈子里，大家通常默认它们是同一种方案。

FDB 属于“长寿油扇”：油封轴承短命，双滚珠吵，而 FDB 在寿命和噪音之间做得比较均衡，是个“水桶型”选手。

本质上，它仍是油润滑——用一层油膜取代滚珠，让金属面不直接接触，既降噪又减热，寿命随之拉长，还能顺带吸收一点震动。油容易渗漏？于是轴套内壁铣出鱼骨状沟槽，槽口统一朝里；风扇只往固定方向转，越转油的表面张力越把它往轴承深处带，自然跑不出来。再加上轴套与轴心略带偏心，旋转时油被挤向低压区，进一步减少金属接触面积。

经典型号如采融 PT12025 V2.2、利民 TY-145SP、大镰刀 KF120 都用的 FDB。和同级双滚珠比，FDB 长期跑下来噪音几乎不涨，表现稳得很。

变种方面，早年酷冷的 FP120 用过独家 LDB（Loop Dynamic Bearing），防尘做到 IP6X，标称 16 万小时寿命，当年是低价神器，可惜已停产。

来福轴承

Rifle而一般所说的HDB除了可能指FDB，希捷、松下、SANKYO、Didec、NMB等厂商都将其列为研发重点。同时也可能是指Rifle来福型的液压轴承，以CoolerMaster酷冷至尊为代表。属于传统油封轴承的改进，内置高耐磨含油的中空轴承，减小了轴承与轴芯之间摩擦力，还带有逆向螺旋槽及挡油槽的轴芯，风扇转的时候油会逆向回游，不容易漏，寿命也很长。从拆解上看，感觉来福型就是LDB...

SSO 自稳定油压轴承

猫头鹰的 SSO 系列现已迭代到第二代，本质上仍是油压扇，只是融入了油基流体动压理论，并在轴系里加了一颗辅助磁石。转子运转时，磁石提供额外的径向自稳力，抑制陀螺效应，轴心晃动极小。相比普通油扇，它精度更高、振动更小，寿命也随之延长。需要注意，这颗磁石仅作稳定用，整个系统仍靠油膜支撑，因此 SSO 并不算磁悬浮轴承。

磁悬浮轴承 Magnetic

磁悬浮轴承的原理和磁悬浮列车如出一辙：马达利用磁浮（Magnetic System）设计，让转子与定子始终保持“隔空”旋转，轴芯几乎零接触、零机械负载。实际产品里，磁悬浮往往再叠一层传统结构——磁悬浮＋滚珠、磁悬浮＋油封、磁悬浮＋汽化轴承等——核心卖点都是极致静音。SUNON 建准的工业扇就是典型代表。

VAPO 汽化轴承同样源于 SUNON 的磁悬浮技术：把油封轴承的轴套加硬，并辅以特殊合金和内壁微结构加工，既解决了油封不耐高温的短板，又保留循环油路润滑。ADDA 的工业扇便采用了 VAPO，标称寿命 50 000 小时以上。

双滚珠轴承 Two Ball

双滚珠轴承——其实应该叫“两蛋”轴承——在寿命榜上稳居第一，代价就是嗓门大。性能表现可以参考高端溜溜球：同样是滚珠轴承，一甩就“嗡嗡”转个不停。

它的成本自然不低，靠滚动摩擦取代滑动摩擦，阻力小、耐磨、长寿。风扇轴心前后各塞一颗滚珠轴承，每颗轴承里再排满小钢珠；轴一转，钢珠就跟着滚，干脆利落。多数型号并不做油封，钢珠和保持架直接裸露，顶多套个橡胶或金属防尘盖。

官方寿命 50 000～100 000 小时起步，因此暴力工业扇最爱用它——台达、协喜、美培亚、山洋那种“一点就着、差点起飞”的家伙，清一色双滚珠。

单滚珠轴承 One Ball + One Sleeve

单滚珠是对于传统油封轴承的改进，结合了滚珠和油封设计，滑动摩擦和滚动摩擦配合，用一道滚珠作为主支撑，而用另一道油封轴承分担小部分受力，

成本比双滚珠低，同时减小了震动，寿命提升到40000小时左右，但噪声还是不低，整体表现介于双滚珠和油封之间。

总结

此外还有各种在材料上下功夫，提高寿命和稳定性的，比如说富士康的纳米陶瓷轴承NANO Ceramic（NCB），结构还是传统的含油轴承，但通过高分子材料、二氧化锆、以及特殊添加剂，性质类似陶瓷轴承，大幅度提高耐用性，寿命在120000～150000小时以上。代工厂方面，除了常见AVC之外，什么猫扇、阿帕奇基本都是元山代工的，玩家口中的各种高性能扇十有七八出自其手。不过不管是什么代工厂，都不意味着扇子就一定好，还要看风扇的设计类型、方案。
