固德威防逆流安装调试指南

前言

随着分布式光伏的快速发展，大量光伏系统接入低压配电网，导致局部电网面临功率倒送风险。当光伏发电量超过本地负载需求时，剩余电能可能反向注入电网（逆流），所以目前市面上防逆流需求也日益增多。

固德威防逆流解决方案是在进线侧安装电流互感器，当检测到有电流流向电网时，反馈给逆变器，逆变器立即改变工作模式，从MPPT最大功率点跟踪工作模式转到控制输出功率工作模式，逆变器的输出功率和负载功率达到动态平衡，从而实现防逆流功能。

本文主要介绍固德威的防逆流方案中安装、接线、调试方面的具体步骤及相关注意事项。

01低压-单机防逆流解决方案

当光伏项目中单个并网点仅有单台逆变器接入，并采用“自发自用，余电不上网”的并网方式时，则需要使用到单机防逆流解决方案。此时需要使用RS485通信线缆连接固德威逆变器以及外置电表GM330/GMK330（≤200A），再将电表与CT进行连接。确保现场线缆连接无误后，可联系固德威售后通过IOT平台进行相应调试。

02低压-多机并联防逆流解决方案

逆变器之间采用RS485通信线缆“手拉手”连接，并通过末端的一台逆变器以RS485通信线缆接到固德威数据采集器Ezlogger3000C对应接口，Ezlogger3000C外接固德威配置电表GM330，而与电表相连的电流互感器（CT）接到变压器低压侧，示意图如下：

三相多机防逆流组网场景图

03高压防逆流解决方案

与低压防逆流有所不同，低压防逆流在380V低压进线柜内采集电流电压信号，而高压防逆流的采样点通常在配电房/升压站10kV、35kV或110kV的进线柜上进行采样。采用传统低压防逆流方案的话并网点发电量仅可在该10/0.4kV配电变压器0.4kV侧进行发电及用电，同一段10kV母线下其他0.4kV变压器下端负载消纳不掉。高压防逆流可以消耗同一段10kV母线下其他0.4kV变压器下端负载。使用固德威高压防逆流解决方案请联系相应售后人员进行技术指导。

04低压防逆流安装与调试

1设备及耗材选型

数据采集器：Ezlogger3000C

多功能电表：GM330

电流互感器：客户自购，CT的一次电流要根据CT安装位置流过CT上行或下行的最大电流选择（两者取大），且电流变比规格需选择nA/5A，CT孔径需大于交流电力线的外径，确保交流电力线可穿过CT，CT精度需取0.5级及以上。

卡CT需要提前考虑CT形式（开口或穿管式），以及孔径是否可以安装线缆；

RS485通信线缆：0.2-0.5mm2的户外屏蔽双绞线即可。

2安装及接线说明

逆变器级联

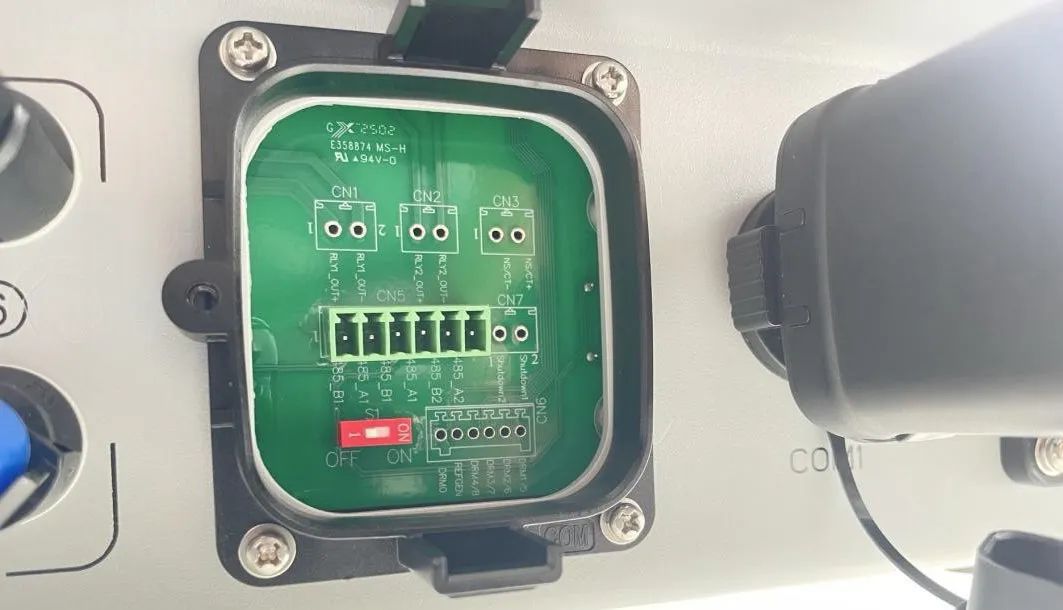

两组485_A1/B1的COM口可供逆变器进行手拉手通讯并联，使用逆变器附件包中的RS485通讯端子连接好通信线缆后对应插入逆变器对应COM口，如下图所示：

Ezlogger3000C安装及线缆连接

数采防护等级为IP20，不可户外使用，建议安装在配电柜或并网箱内。末端逆变器空余的485_A1/B1的COM通过RS485通信线缆连接至Ezlogger3000C的4组COM口中的任意一组，同时再使用一组空闲的COM连接至电表，连接完成后使用附件包中的220V电源适配器给数采供电，如下图所示：

多功能电表GM330安装及线缆连接

电表防护等级为IP20，不可户外使用，建议使用滑轨安装在配电柜或并网箱内。电表右上方COM口通过RS485通信线缆与数采端进行连接，左上方I1/I2/I3的“±”端口分别与三组CT进行连接，下方N/L1/L2/L3为电表取电使用，建议电表输入电压线缆横截面为1mm2（18AWG），电表外观如下图所示：

连接CT采样点确定及安装接线

CT安装位置应靠近并网点，位于光伏及负载的后端，可安装在进线总开关下端，如无法确定采样点位置可联系固德威技术人员，或选择电网侧CT相同采样位置，方向与之相反。注意CT中“-->”为逆变器电流指向电网的方向，若反向，逆变器将触发告警，无法实现防逆流功能（如下图）。CT需卡接在L1、L2、L3线缆上，请勿卡接在N线缆上。

3方案说明

防逆流实现效果：防逆流本身的响应速率是非常快的，但是防逆流系统的响应一定是在CT检测到上行功率之后的，且在负荷波动比较频繁的时候，系统每次调节光伏出力都需要一定的通讯时间以及逆变器动作的时间，因此现行的防逆流方案并不是真正意义上的完全防逆流，还是会有极少部分电量送至电网。

防逆流项目在所有设备及线缆安装完成后需要进行相应的软件设置才能实现防逆流功能。

04防逆流调试

1打开电脑，更改网络设置，将电脑的IP地址和数采的IP地址设置为同一个网段。如：数采IP :172.18.0.12,则电脑配置为172.18.0.X，X不等于12。

2将数采网口（ETH2）与电脑网口通过网线直连。打开浏览器并输入登录地址：172.18.0.12，输入默认登录账号admin和密码123456。

3在设备维护-设备接入界面，根据实际情况添加设备，配置好通讯地址（给逆变器插入固德威二代通信模块，登录solargo APP查看通讯地址，添加的逆变器地址要与APP看到的地址一致），点击提交。

4在配置生效界面，点击生效按钮，等待一段时间后，重新登录该网址。

5功率限制设置。当光伏系统中的所有负载无法消耗系统中产生的电量时，剩余电量会馈入电网。通过设置限功率并网参数，可以控制馈入电网的发电量，具体步骤如下：

05注意事项

防逆流备案：如方案说明中所描述，由于现行的防逆流解决方案并不可以实现0逆流，因此在安装防逆流设备之前，业主需前往当地电网公司进行备案，具体备案所需材料及备案具体流程依据当地政策为准。

在RS485通信线缆连接过程中，需保证任意两设备之间A/B线序一致，避免线序不一致造成通信故障。

RS485通信线缆最长距离不得超过1000m，若距离过长则需增加光电转换设备，即逆变器末端及数采近端使用RS485通信线缆，中间部分使用光纤。
