压摆率是什么？

压摆率是什么？压摆率是衡量运放输出端电压变化“速度极限”的关键指标。如果输入信号要求的变化速度超过了这个极限，输出波形就会失真变形。

以下是LM358DT的数据手册上的一个图，通过这个图了解一下压摆率的具体表现。

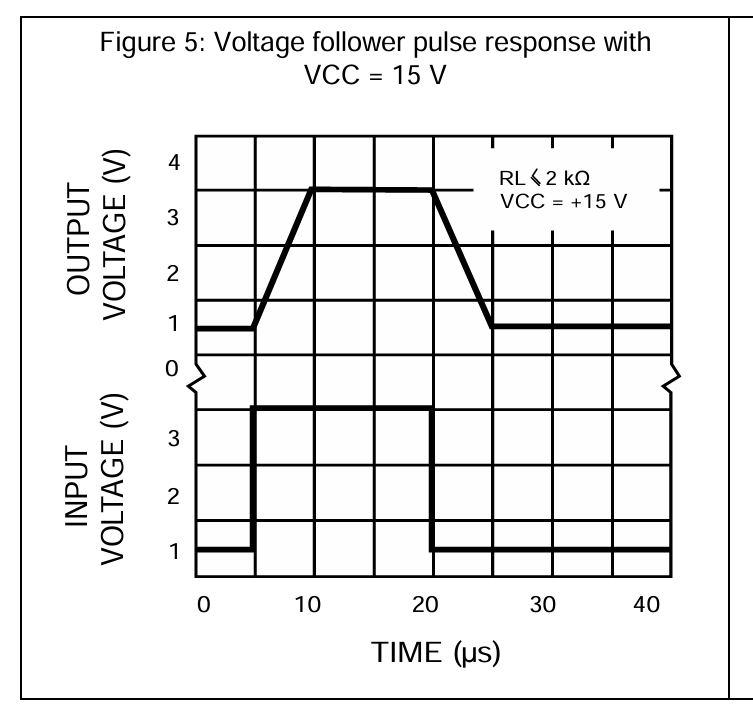

图1 LM358DT电压跟随器阶跃响应[1]

运算放大器LM358DT数据手册上给到的压摆率slew rate为典型值0.6V/us，最小值0.3V/us。该图上所示，在5us时输入脉冲信号，输出信号开始从0.5V爬升，爬升到与脉冲信号一致的电压3V时时间为10us，因此计算出该图所示压摆率为(3V-0.5V)/(10us-5us)=0.5V/us。输出信号的波形失真是因为输入信号要求的变化速度为无穷大，超过了这个运算放大器的“速度极限”，因此造成了OUTPUT波形的失真。

再来看一个压摆率更高的运算放大器OPA182IDR，该运算放大器的压摆率典型值为10V/us。

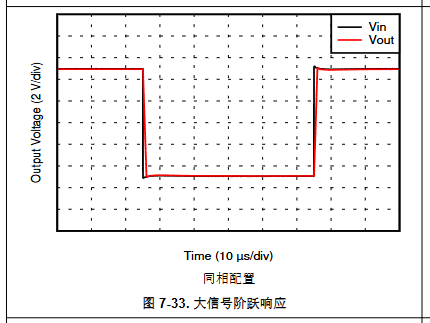

图2 OPA182IDR电压跟随器阶跃响应[2]

对比该两个波形图可以看出，压摆率高的运算放大器失真程度更低，更接近与输入信号。因此想要更好的还原信号原来的波形，压摆率越大越好。

相应的，示波器/探头带宽更高的，其还原脉冲信号的压摆率也越大，还原程度也更接近于原波形信号。当然，这并不意味着一味的追求示波器与探头的带宽。如果原波形的变化速度较慢，如几十kHz正弦波类型的信号，使用200kHz的探头可以满足还原被测信号压摆率的需求的情况下，就不必去花更大的价钱去购买20MHz或更高带宽的探头进行测量。
