在KiCadabg欧博发行版中使用云端器件库

“KiCad 自带的库质量非常高，建库团队也很强大，无奈 KiCad 没有元器件的定义，虽然有 Database Library 和 Httplib 这样强力的工具，但没有类似 EasyEDA 或 Altium 那样的云端器件库，实际使用起来还是没那么方便。”

KiCad 官方符号库最大的优点是质量高、且完全开源。KiCad 官方库遵循 KLC 标准：https://klc.kicad.org/，有一大群资深的工程师在维护官方库，为爱发电。

但 KiCad 库最大的问题在于只有符号、封装库，并没有“器件”的概念。因此器件的参数，如 MPN、厂商、电气参数等信息只能写在原理图符号库的参数字段中。对于 IC 器件可能还好，但对于阻容、晶振等符号可以复用，但参数值不同的器件就无法有效处理了。目前的做法是对于这类器件，只做通用（Generic）的处理，并不会将详细的参数写在符号中。所有官方库中的符号，只会定义位号、值、封装、描述、数据手册这5个通用字段，不会添加其他信息。

但这样显然是不够的，当需要出 BOM 时，仍需要大量时间手动添加具体的型号、厂商等关键参数。大家可能会注意到，在国内外的中小型企业或创客圈子中，经常可以看到 LCSC 的编号，有时甚至会用 LCSC 的号替代器件的 MPN 使用，其中重要的原因就是 EasyEDA 有着较为完善的生态系统，使用 LCSC 的物料号，不仅可以关联到详细的参数信息，还可以在商城中直接采购，甚至可以和 SMT 贴片的成本关联，给用户带来了极大的便利。

那我们是否可以给 KiCad 要做一个带参数的云端器件库呢？答案是肯定的。

abg欧博发行版的云端器件库

abg欧博发行版中加入了云端器件库面板（替代原 Symbol Chooser 中的 HQLib），该功能与 Altium Designer 中的 Manufacturer Part Search 面板类似，可以帮助您快速地查询元器件的资料信息。器件面板集成了元器件参数信息、数据手册、器件符号（原理图符号/PCB封装）、供应链信息（后续会关联abg欧博商城信息）。

云端器件库以www.eda.cn中的数据为底座，包括了数千万的高质量元器件信息。

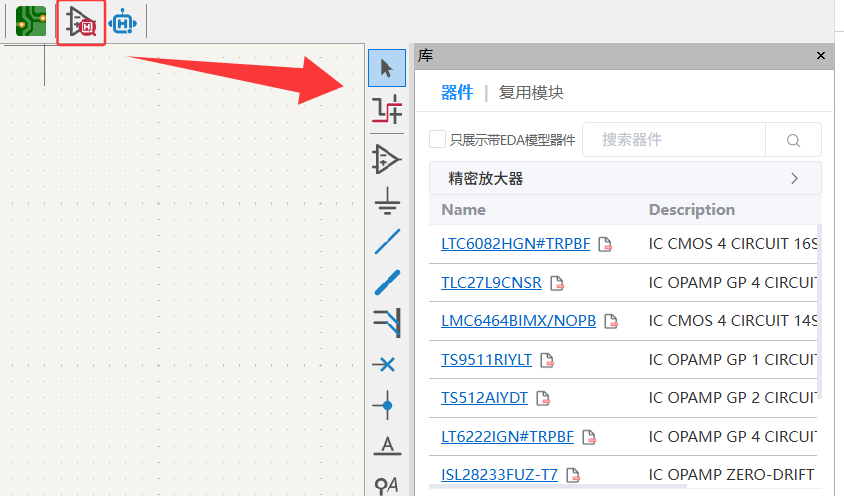

点击工具栏中的图标，打开库面板：

器件库面板的组成：

• 区域1：设置展示器件的范围，您可以在这里：

  • 进行器件搜索

  • 选择分类浏览

  • 设置“只展示带 EDA 模型的器件”

• 区域2：器件列表，在这里展示了：

  • 符合条件的器件列表

  • 包含器件的名称、描述

  • 可点击打开器件的数据手册或跳转到器件的详情页

• 区域3：选中器件的详细参数，包括：

  • 功能参数

  • 物料参数

  • 安规参数等

• 区域4：器件的模型数据，在这里您可以：

  • 动态预览选中器件的原理图符号、PCB 封装

  • 将符号直接摆放到原理图中

• 区域5：器件的库存、价格及购买链接

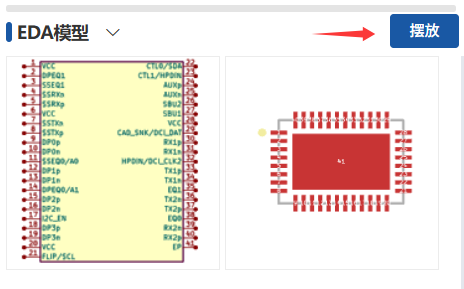

在符号预览窗口点击“摆放”按钮，就可以将符号直接摆放到原理图中：

该操作无需在符号库表中添加任何条目，直接摆放即可。

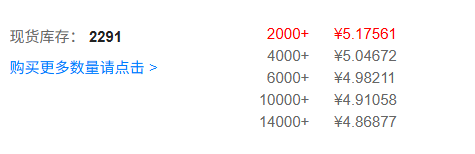

在模型的下方，可以查看abg欧博商城中该器件的库存、价格，点击后可以跳转到商城页面：

模块电路库

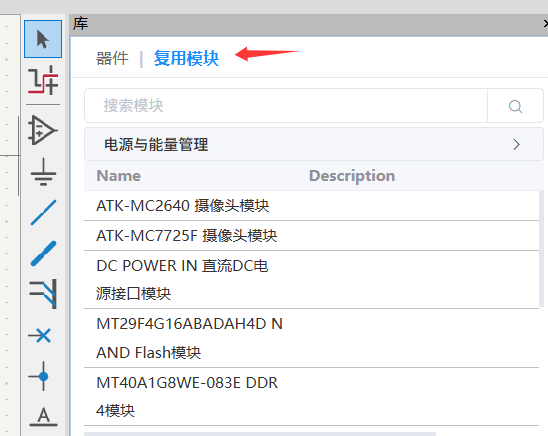

在库面板中点击“复用模块”，可以打开云端的模块电路库：

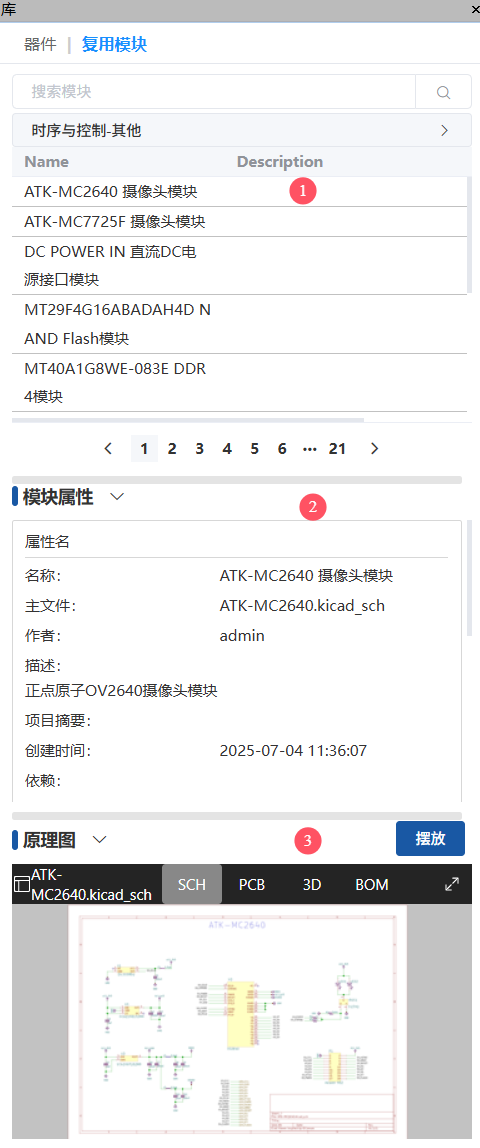

模块库面板由3个区域组成：

• 区域1：列出了符合搜索条件或分类浏览的模块电路

• 区域2：模块电路的属性

• 区域3：模块电路的预览，包括原理图、PCB、BOM

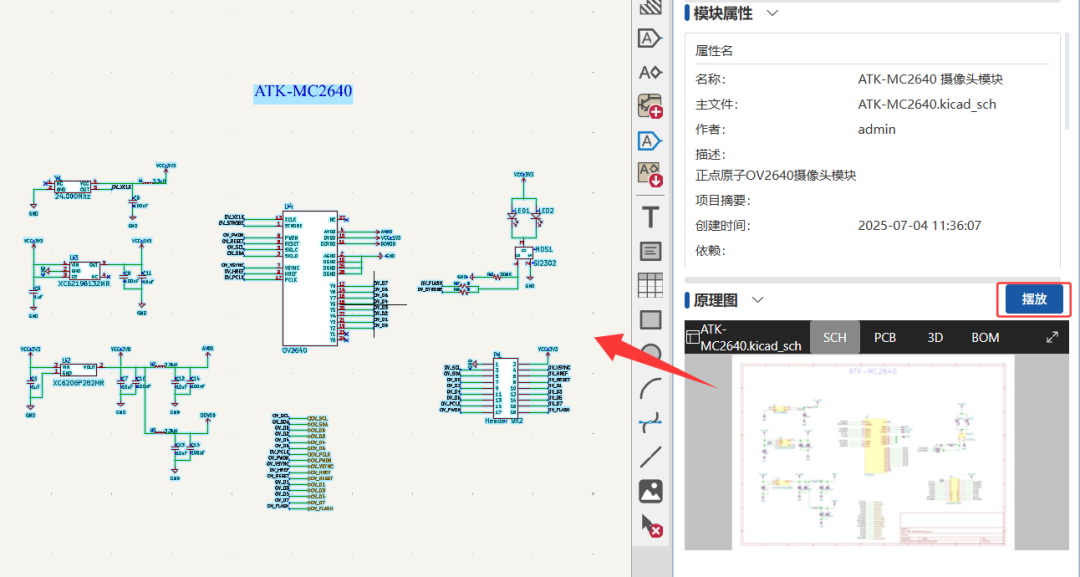

点击“摆放”按钮，可以直接将模块地方摆放到原理图中：

未来计划
