千兆以太网卡在PXIe数据采集系统的应用

从自动化产线到智能座舱，道路险情测试与监测场景激增，数据采集（DAQ） 市场正一路高歌：全球规模预计将从?2025?年的?28?亿美元增至?2030?年的?37?亿美元，年复合增长率?5.9?%。在众多平台中，凭借?PCIe?高速背板与纳秒级同步能力的 PXIe 模块化仪器发展迅速——Grand?View?Research 指出 2025?2030?年模块化仪器市场年复合增长率将达?9.7?%，其中?PXI(e)?平台已占?44?%?份额；Verified?Market?Reports 则预测?PXI?市场?2026?2033?年年增?8.2?%。然而，随着传感通道、分辨率与实时算法持续攀升，即便背板带宽可达?8?GB/s，PXIe 机箱在同时承载高速视觉、毫米波雷达与多物理量测点时仍会逼近极限——高速前端接口已成新瓶颈，而千兆以太网凭借通用性、远距离与可扩展带宽，正成为打通数据“最后一公里”的首选。

PXIe?数据采集系统是以?PCI?e?高速串行总线为骨干、兼具?PXI?精密触发与时钟资源的模块化仪器平台：在同一机箱内，背板可为每个外设槽位提供最高?8?GB/s（PCIe?Gen3）点对点带宽，同时保持?±100?ps 级星形触发与 100?MHz 差分系统时钟，实现高速传输与纳秒级同步的兼得。相较于传统?PXI（基于并行?PCI，带宽 132?MB/s）或 cPCI/cPCIe，PXIe 既向下兼容旧板卡，又借助商业 PCIe 生态不断迭代至?Gen4/Gen5，带宽与通道密度每 3–4?年翻番。

其“机箱 + 控制器 + 多功能采集卡 + 高速存储”的乐高式组合，让研发工程师能在数小时内拼装出专属仪器；而背后的软件定义架构，则支持 LabVIEW、Python、C/C++ 等一键调用，使算法验证、产线测试、远程监控共享同一套硬件。伴随传感器分辨率与采样率倍增、原始数据驱动 AI 需求爆发，“高速 × 同步” 成为新刚需——这正是 PXIe 在近年 DAQ 市场连续领跑的根本原因。

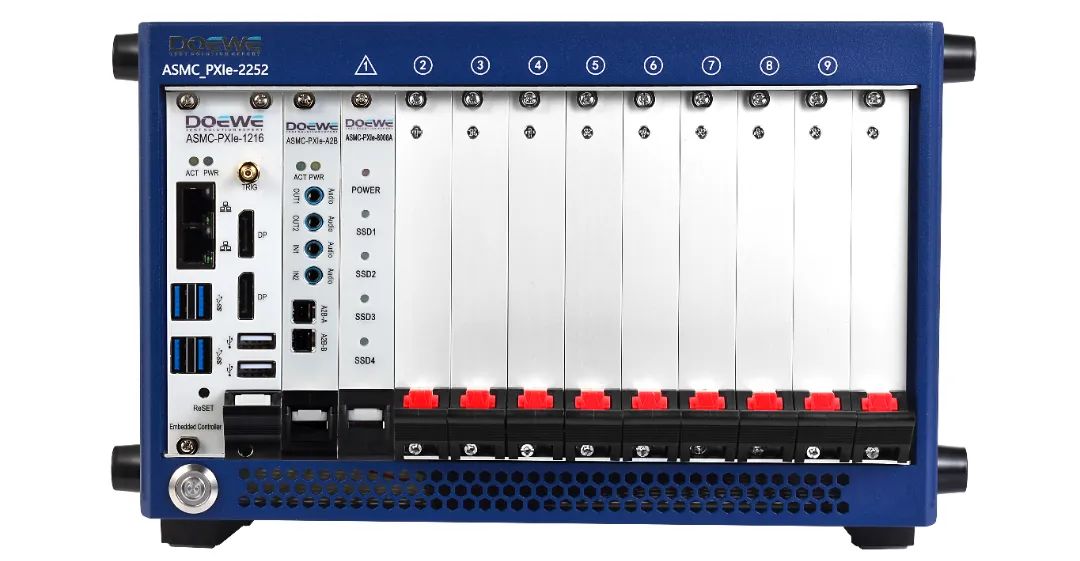

图1度纬科技PXIe 数据采集系统正面图

从总线角度看，CompactPCI（cPCI）仍沿用 32?bit?33?MHz 并行?PCI，单槽峰值带宽仅?132?MB/s，且背板没有专用触发或时钟线，多板同步只能靠软件时间戳。PXI在 cPCI 机械结构上新增 10?MHz 系统时钟、8?线触发总线与星形触发，槽间对齐精度优于?±100?ps，大幅提升仪器同步能力，但带宽仍受并行?PCI?限制。为突破带宽瓶颈，cPCIe直接将背板总线换成串行?PCI?Express：Gen1?×1?Lane 即有?250?MB/s，全长?×16 可达?4?GB/s，但规格中依旧缺乏硬件触发/时钟网，难以满足高精度同步测量。PXIe则把两者优势合而为一——保留 PXI 的触发与 100?MHz 差分系统时钟（槽间偏差 ≤?100?ps、抖动

由此可见，PXI/PXIe 的核心竞争力在于“高带宽×硬件级同步”：10MHz／100MHz基准、星形触发与皮秒级抖动确保多通道数据严丝合缝，而 PCIe 串行化又让 PXIe 足以同时承载千兆网络流、毫米波雷达与高分辨率传感数据，成为当前高速数采系统的主流骨架。

一套典型DAQ系统由机箱与嵌入式控制器／外接主机提供运算能力和基准时钟，再按需求插入各类采集卡（电压、温度、网络GigE等）与高速存储卡。所有插件板都依托背板总线共享 10MHz／100MHz时钟和多条触发线，实现多物理量的硬件级同步采样。在DAQ领域，“网卡”不仅是通讯接口，更是一类网络型采集卡。原因很简单：工业相机、分布式传感器、甚至整套测控节点的数据如今都“打包”成以太网帧直接上链路，网卡捕获的就是原生测量数据。例如，GigEVision工业相机已将千兆以太网作为通用接口，可在IP67防护外壳下持续输出高速图像流，完全遵循 GenICam/GigEVision标准，便于与第三方算法库即插即用；分布式 I/O 与智能传感器则大量采用 EtherCAT 或 OPCUA远程模块，将应变、电压、温度等量化数据实时封装到 UDP/TCP 帧中回传。

图2 度纬科技PXIe存储卡侧面图

与传统模拟/数字I/O卡的区别在于，这些网络采集卡无需本地 ADC——数据本身就是网络帧，关键能力转向“线速捕获 + 精确时间戳”。1GbE理论带宽 1Gb/s（≈125MB/s），足以并行承载约80路24?bit/96kHz音频或 4路无压缩1080p60视觉流；在 PXIe 背板PCIeGen3×46GB/s的加持下，网卡与其他高速采集模块同箱运行也不易堵塞。正因其“远距离、可扩展、通用协议”的特性，千兆网卡已从 IT 外设升级为 PXIe 数采系统中不可或缺的高速前端。

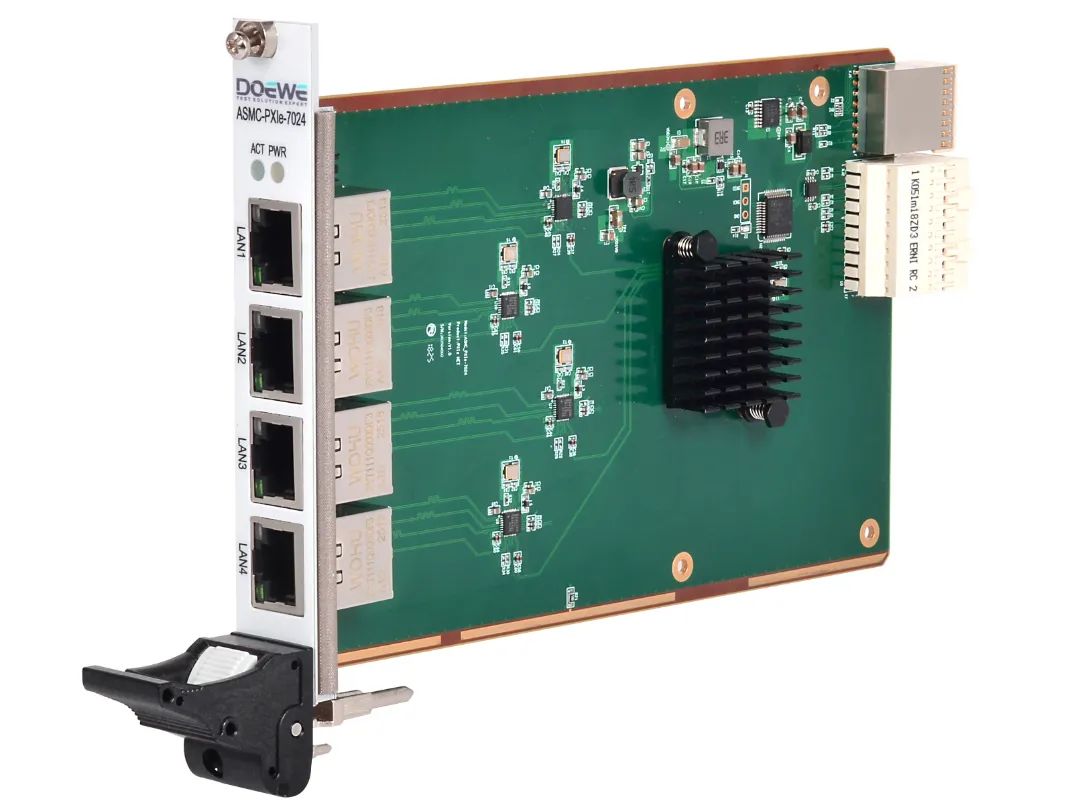

度纬 ASMC?PXIe?7024 千兆网卡定位于 PXIe 数采系统的“网络前端”：单卡 3UPXIe尺寸（100mm×160mm，4HP），在前面板集成 4个1GbE RJ?45端口，支持 1000/100/10BASE?T 自适应，可直接将实验室或产线测点接入 PXIe 机箱。板载 FPGA 配有 TCP/UDP/IP 校验和分载与 TCP 分段硬件引擎，线速捕获仍保持 <5?s?转发延迟，并通过 PCIe DMA 将帧数据零拷贝推送至背板——与度纬 P2P 存储卡组合，可连续录制千兆流而无丢包风险。除基础流量控制、PXE远程启动外，网卡还可选 SM2/SM3/SM4 国密算法加速，满足国产化或涉密测试要求；全卡自研设计、拥有自主知识产权，支持 Windows 7/10、WindowsServer、Linux 及银河麒麟／中标麒麟操作系统，在 0°C–55°C 环境下长期稳定运行。凭借 “四口千兆+硬件加速+零拷贝直链+国产加密” 的差异化能力，ASMC?PXIe?7024 为PXIe平台注入了远距离、通用而安全的高速采集通道，将网络型传感器、GigEVision?相机与 EtherCAT 节点无缝纳入度纬 DAQ 生态。

度纬科技以PXIe机箱为核心，围绕**“采集+分析+存储”**构建出一条完整的DAQ生态链：电压、电流、温度、应变桥、CAN／LIN／FlexRay、A?B音频、高速1GbE／10GbE网络等数十款采集卡，可与ASMC?PXIe?8016P2P直链存储卡（16TB、>6GB/s连续写）及统一DAQGUI无缝拼搭；槽位自识别、能量监控与 100MHz差分时钟保证多物理量纳秒级同步，台架、整车与产线三大场景一箱打尽。

总的来说， 随着传感器数字化、带宽与距离同步拔高，GigE × PXIe 成为打通测控“最后一公里”的理想组合；而度纬千兆网卡与全系DAQ模块的协同，既提供线速捕获、硬件时间戳，也让工程师按乐高方式扩展模拟、数字乃至音频链路，实现从采集到存储、从研发到产线的数据闭环。选择度纬，即选择更快、更准、更易扩展的 PXIe 测试未来。

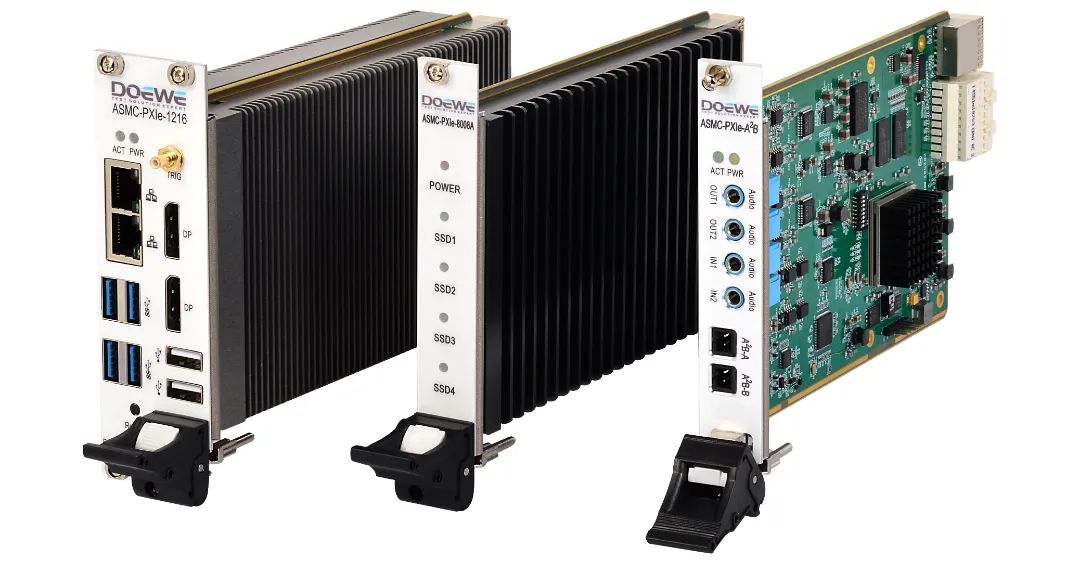

图3 度纬科技PXIe 采集卡组合图

度纬科技始终致力于在数据采集领域中实现创新、独特和可靠的产品方案。我们深知，这些要素是企业在市场竞争中立足的基石。正因为如此，我们将创新的灵感来源于客户的真实应用需求，而非仅仅为了展示华而不实的产品特性。通过不断优化和提升数据采集方案，度纬科技助力合作伙伴迈向高效精准的未来。欢迎选择度纬科技（010-64327909），共同开启数据采集的新篇章。
