锂离子电池化成机理：从分子界面工程到量产工艺的核心解析

锂离子电池的化成（Formation）是电池制造中至关重要的激活步骤，其本质是通过首次充放电在电极表面建立稳定的电化学界面，并完成电池内部材料的初始化。这一过程不仅决定了电池的首次效率、循环寿命，还直接影响安全性和能量密度。

#Photonixbay.01

化成反应机理：电化学激活与界面重构

化成反应的核心是锂离子从正极脱嵌并嵌入负极的过程，伴随电解液的分解与界面重构。化成反应过程中在负极表面形成的固体产物主要包括烷基碳酸锂（ROCO2Li）、烷氧基锂（ROLi）、碳酸锂（Li2CO3）、LiF、Li2O、LiOH等，这些固体产物形成了SEI膜。气体产物包括C2H4等烃类气体和CO2、H2等无机气体。液体产物生成后溶解在了电解液中。

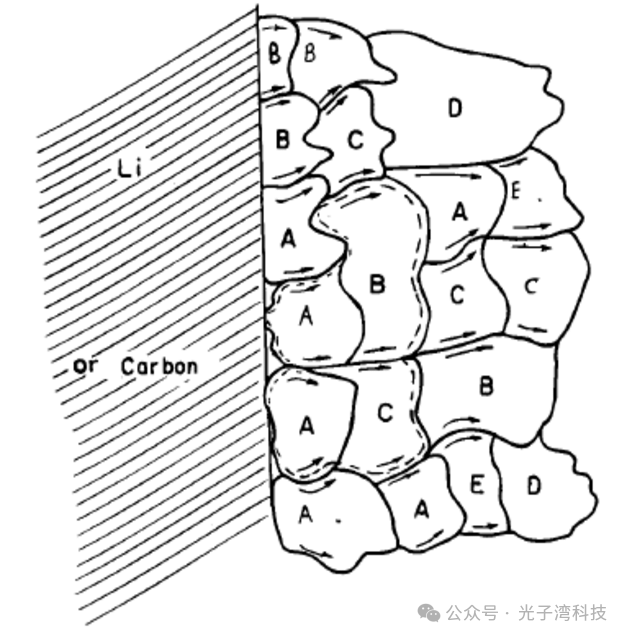

斑纹状多层SEI膜的结构模型

A—Li2O；B—LiF；C—Li2CO3；D—聚烯烃；E—烷基碳酸锂

#Photonixbay.02

SEI膜的形成机制与功能实现

◇ SEI膜的形成与结构
SEI膜是锂离子电池首次充放电时在负极形成的核心界面层。当石墨电势降至0.8V（vs. Li/Li+），电解液溶剂（如EC）发生还原分解：近电极侧生成无机层（LiF、Li2CO3），其高离子电导率（10-11S/cm）保障锂传输；电解液侧形成有机层（烷基碳酸锂及聚合物），抑制电子渗透（电导率<10-15?S/cm）。低电流下形成致密管状结构（覆盖率>75%），而高电流导致疏松柱状沉积（覆盖率<35%），加剧副反应风险。

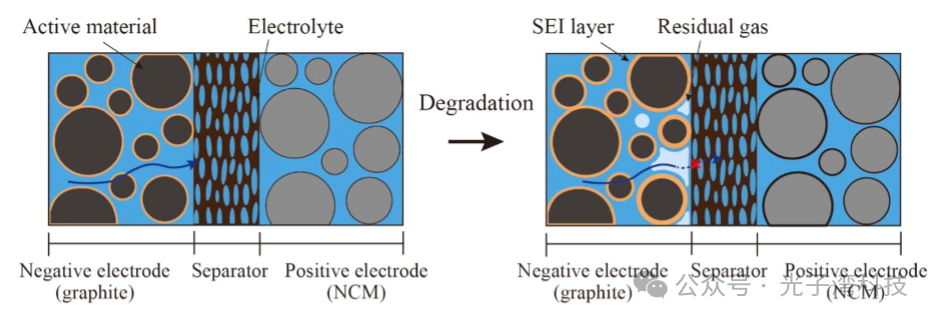

石墨负极表面SEI膜的分布和组成

◇ 功能挑战与工业优化

SEI膜需平衡锂传输与界面稳定，但循环中破裂再生导致每圈损失0.1-0.3%活性锂。工业上添加VC促进Li2CO3结晶降低阻抗，FEC富集LiF提升机械强度（硅基负极膨胀率从300%降至120%）。结合预锂化补偿锂损耗、多孔集流体缓冲应力，可改善SEI稳定性，为高寿命电池设计提供关键支撑。

#Photonixbay.03

产气行为与水分控制的协同管理

电极界面气体生成与积累机制

化成阶段的气体逸出主要源于电解液分解与残留水分反应。CO2（占比60-80%）由EC的两电子还原生成，C2H4（20-30%）则来自EC二聚化过程。当电解液含水量超过20ppm时，LiPF6水解产生的HF会腐蚀电极并破坏SEI完整性，使H2产气比例激增。工业线通过真空干燥（85℃/-90kPa/12h）与分子筛吸附联用，将电解液含水量严格控制在15ppm以下，这对维持界面稳定性至关重要。

#Photonixbay.04

极片膨胀的应力溯源与结构调控

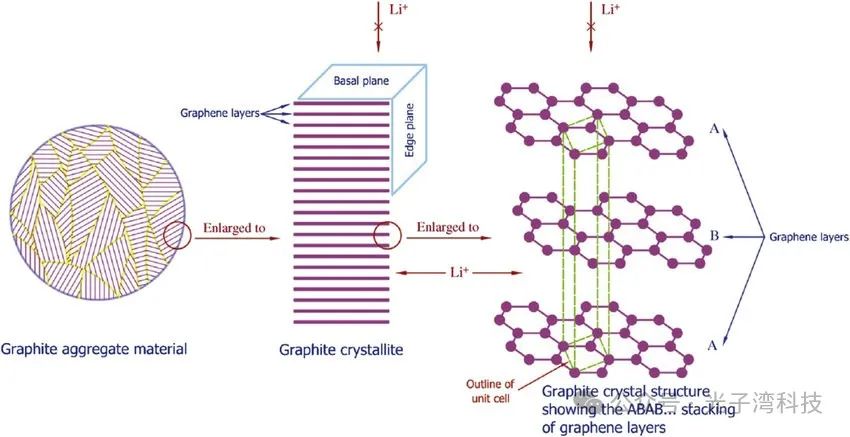

石墨嵌锂过程的晶胞结构图

锂离子嵌入导致石墨层间距从0.335nm扩展至0.372nm，引发10%的体积膨胀。硅基负极的相变膨胀更为剧烈（300%），在极片内部产生超过200MPa的应力。采用三维多孔铜箔（孔隙率>40%）作为集流体，其空腔结构可吸收60%的膨胀应变，激光刻蚀的微通道（5-10μm）则能疏导产气压力。预锂化技术通过补偿SEI形成的锂损耗，将首效从85%提升至94%，展现出显著的工程价值。

#Photonixbay.05

从实验室到产线的化成技术革新

美能光子湾与行业同仁共同致力于锂离子电池技术的革新，始终以"更安全、更高效"为核心目标，推动清洁能源时代的加速到来。作为精密测量技术的探索者，我们深知电池"心脏"的持久活力源于对基础机理的深度解析。未来，我们将持续深耕原位表征技术，实时监测SEI动态演化与产气行为，为高比能电池的规模化应用构建全生命周期质控体系。让每一次技术迭代，都成为人类向可持续未来迈进的有力心跳。

感谢您本次的阅读美能光子湾将持续为您奉上更多优质内容，与您共同进步。

原文出处：《锂离子电池制造工艺原理与应用》

*特别声明：本公众号所发布的原创及转载文章，仅用于学术分享和传递行业相关信息。未经授权，不得抄袭、篡改、引用、转载等侵犯本公众号相关权益的行为。内容仅供参考，如涉及版权问题，敬请联系，我们将在第一时间核实并处理。
